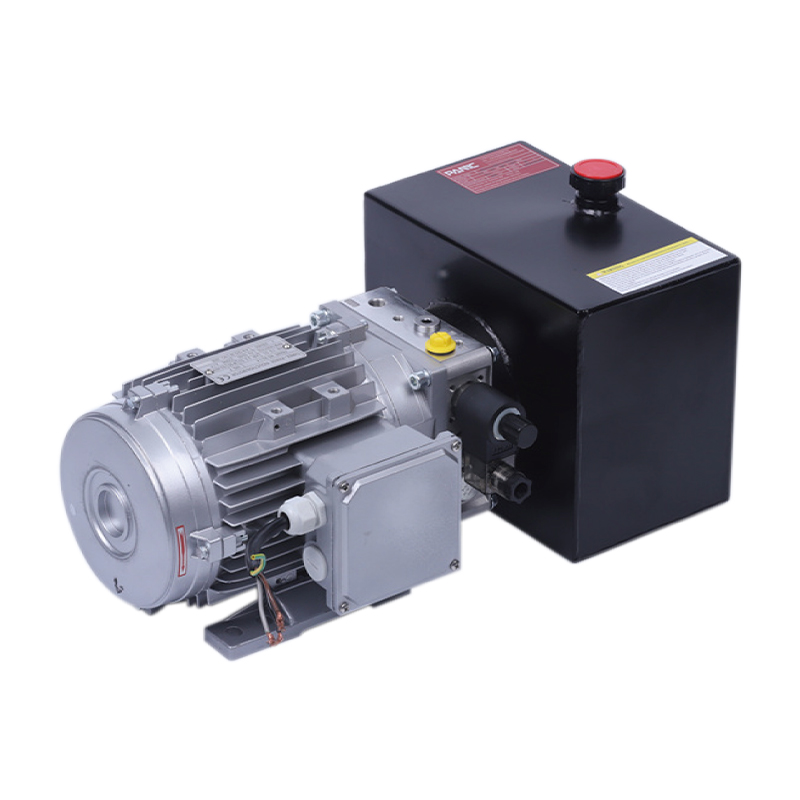

伸縮式ベルトコンベア用に設計された油圧パワーユニットです。高圧ギアポンプ、ACモーター、センターバルブブロック、カートリッジバルブ、オイルタンクを統合し、統合された油圧ソリューションを提供します。モーターが始動すると、油圧システムが装置を上昇させます。下降時には電磁弁が開き、自重により下降を制御します。内蔵の圧力補償バルブにより、装置は無負荷および負荷条件下で均一な下降速度を実現し、不安定な速度変動を回避します。
1.5 ～ 4 kW のオプションのモーター、220 ～ 380V のオプションの電圧、および鉄とプラスチックのオイル タンクからお選びいただけます。
この油圧パワーユニットの主な特徴は次のとおりです。
- 圧力補償バルブ: 無負荷および負荷条件下で装置の下降速度が一定に保たれるため、操作のスムーズさと安全性が向上します。
- モーター出力の選択: さまざまな機器の負荷要件を満たすために、1.5kW ～ 4kW のモーター出力が利用可能です。
- 電圧の選択: 220V ～ 380V の電圧オプションをサポートし、さまざまな電源構成と互換性があります。
- オイルタンクの材質の選択: ニーズに応じて鉄製オイルタンクとプラスチック製オイルタンクを選択でき、柔軟なソリューションを提供します。
この伸縮式ベルトパワーユニットは、さまざまな負荷条件下で装置のスムーズな動作を保証し、操作とメンテナンスを簡素化し、耐用年数を延ばします。モーターとオイルタンクの材質を多様に選択できるため、さまざまな作業環境や用途の要件に適応できます。
特記事項
パワーユニットはS3稼働システムのため、連続稼働はできません。 10 秒で開始し、90 秒で停止します。
取り付け前に、オイルシリンダー、オイルパイプ、ジョイントなどの油圧部品に不純物がないことを確認してください。
作動油の粘度は15～68stとします。夏場はNo.46耐摩耗性作動油、冬場はNo.32低温用作動油を推奨します。
オペレーティング システムを初めて起動した後、オイル タンク内のオイルが十分であるかどうかを確認します (通常、オイル タンクの 2/3)。
システムを最初の 100 時間使用した後、作動油を交換し、その後は 3000 時間ごとに作動油を交換する必要があります。

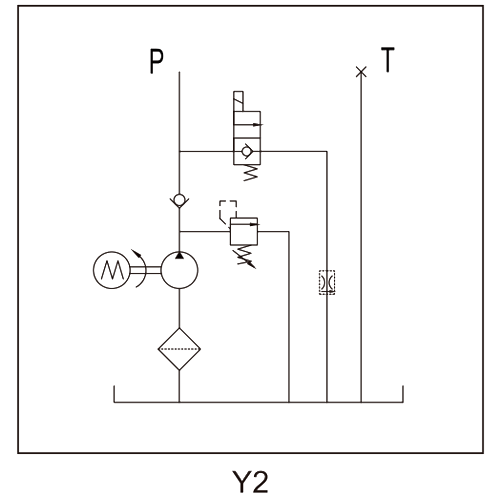

概略図
仕様
| モデル | ボルト | 力 | スピード | 変位 | プレッシャー | タンク | ソレノイドバルブボルト |
| PNC-1.5-A380-4P-1/3.2-20-6/L-Y2 | AC380V | 1.5KW | 1400RPM | 3.2CC/REV | 20MPA | 6L | DC24V |
| PNC-2.2-A380-4P-1/2.7-20-8/L-Y2 | 2.2KW | 4.2CC/REV | 8L | AC220V |
注: 異なる流量でのポンプ、圧力、モーター出力などのシステムパラメータが必要な場合は、当社のセールスマンにお問い合わせください。
