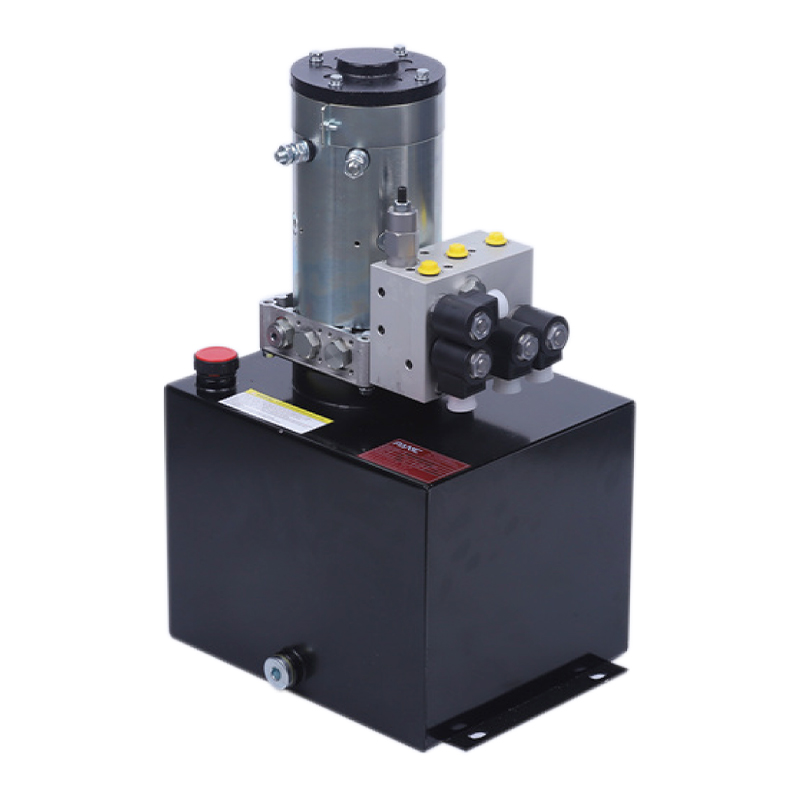

フォワードスタッカー専用に設計された油圧パワーユニットです。高圧ギアポンプ、DC カーボンブラシまたはブラシレスモーターの中央バルブブロック、カートリッジバルブ、オイルタンクによって統合されています。 1 つのグループは単動オイル シリンダーのリフトを制御し、もう 1 つのグループは複動オイル シリンダーの前後左右の動作を制御します。オプションで 2.2kw ～ 4kw のモーター出力、シングルスピード、ダブルスピード、比例速度調整が可能です。燃料タンクは鉄製とプラスチック製からお選びいただけます。
主な機能は次のとおりです。
- 多機能油圧制御: 前進スタッカーのパワーユニットには2つの制御システムが搭載されています。 1 台は単動シリンダを制御してスタッカを昇降させ、もう 1 台は複動シリンダを制御してスタッカを前後左右の 4 方向に動かします。この設計により、スタッカーの高さと横方向および縦方向の動きを同時に制御できるため、操作の柔軟性と効率が大幅に向上します。
- モーター出力の選択: モーター出力の範囲は2.2kWから4kWです。ユーザーは、スタッカーの負荷と動作要件に応じて適切な電源構成を選択し、システムの効率的かつ安定した動作を確保できます。
- 降下速度調整: シングルスピード、デュアルスピード、比例速度調整の 3 つの下降速度オプションが提供されています。ユーザーは、特定のアプリケーションシナリオに応じて最適な下降方法を選択して、スムーズな持ち上げプロセスを確保し、速すぎる下降による振動や不安定性を回避できます。
- タンク材質の選択: 前進スタッカーの動力ユニットには鉄タンクとポリタンクのオプションがあります。鉄製タンクは長時間の高負荷作業に適し耐久性が高く、樹脂製タンクは重量と柔軟性が要求されるシーンに適しており、全体の重量を軽減します。
- 効率的なモーターとバルブ制御設計: このシステムは、ニーズに応じて DC カーボンブラシモーターまたはブラシレスモーターで構成できます。後者は安定性が高く、長期使用時のメンテナンスの必要性が低くなります。プラグイン油圧バルブにより、より正確な流体制御が可能になり、スタッカーの動作精度と信頼性が向上します。
- 多目的制御: この油圧ユニットはスタッカーの昇降を制御するだけでなく、前後左右4方向の動きを調整することで、狭いスペースでのスタッカーの自由度を大幅に高め、倉庫や物流などの高密度な作業環境に適しています。
この油圧パワーユニットは前進スタッカー用に設計されており、効率的かつ安定したパワーサポートを提供して、さまざまな高強度で精密制御された作業ニーズに対応します。吊り上げでも横移動でも正確な制御を実現し、作業効率と安全性を向上させます。
特記事項
電源ユニットはS3動作システムであり、連続動作はできません。10秒で起動し、90秒で停止します。
取り付け前に、オイルシリンダー、オイルパイプ、ジョイントなどの油圧部品に不純物がないことを確認してください。
作動油の粘度は15～68stとします。夏場はNo.46耐摩耗性作動油、冬場はNo.32低温用作動油を推奨します。
オペレーティング システムを初めて起動した後、オイル タンク内のオイルが十分であるかどうかを確認します (通常、オイル タンクの 2/3)。
システムを最初の 100 時間使用した後、作動油を交換し、その後は 3000 時間ごとに作動油を交換する必要があります。

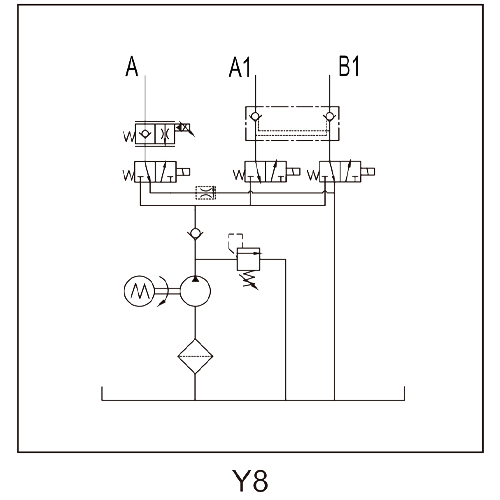

概略図
仕様
| モデル | ボルト | 力 | スピード | 変位 | プレッシャー | タンク | ソレノイドバルブボルト |
| PNC-3-D48-1/3.2-20-10/L-Y8 | DC24V | 3KW | 2600RPM | 3.2CC/REV | 20MPA | 15L | DC24V |
| PNC-4-D24-1/3.7-20-10/L-Y8 | DC48V | 4KW | 3500RPM | 3.7CC/REV | DC48V |
注: 異なる流量でのポンプ、圧力、モーター出力などのシステムパラメータが必要な場合は、当社のセールスマンにお問い合わせください。
