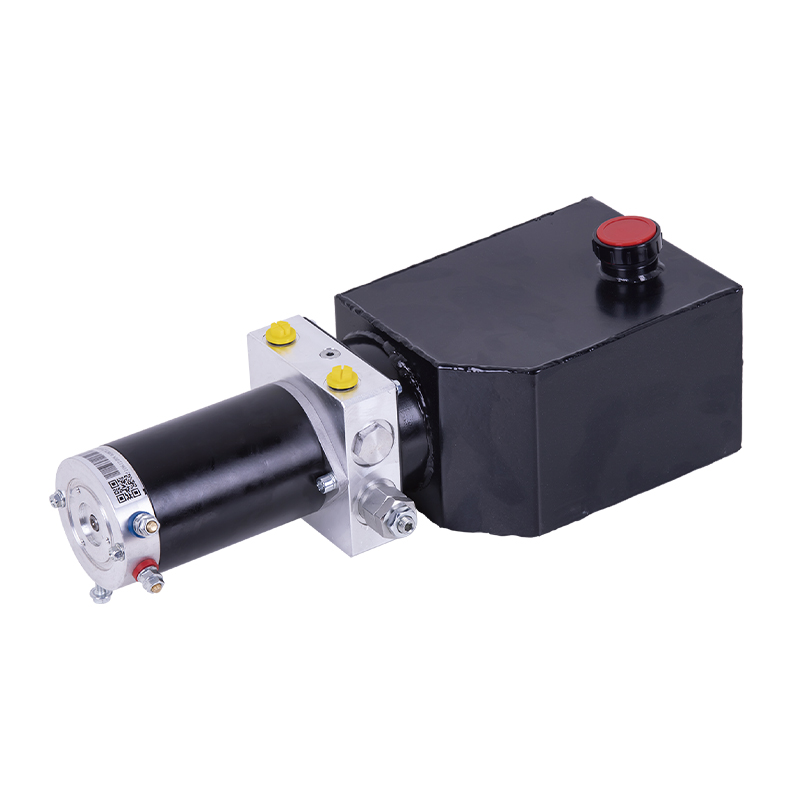

双方向ギアポンプ、永久磁石DCモーター、センターブロック、カートリッジバルブアッセンブリ、オイルタンクなど複数の部品を一体設計したDC双方向ポンプパワーユニットです。最大の特長は、油圧システムの逆転機能をモーターの正逆回転で実現するため、電磁弁が不要であることです。パワーユニットのコンパクト化を実現し、レイアウトスペースの狭い各種機器に最適です。同時に、パワーユニットはコンパクトな構造と安定した性能を備えており、歩行車や昇降台などに広く使用されています。モーター電圧は 12 ～ 48V でオプションです。requirements.
主な機能は次のとおりです。
- 双方向ギアポンプ: DC双方向ポンプパワーユニットは双方向ギアポンプを使用し、安定した効率的な油圧出力を提供します。双方向設計により、システムは油圧流量の双方向制御を実現し、さまざまな作業条件下での機器の持ち上げまたは歩行動作に適応し、システムのスムーズな動作を保証します。
- 永久磁石 DC モーター: 高効率永久磁石DCモーターを搭載しており、エネルギー消費が少なく長寿命です。モーターの正逆機能により、油圧システムの逆転が実現し、電磁弁への依存度が低減され、システム構造がさらに簡素化され、信頼性が向上します。
- 簡素化された逆転制御: 油圧システムの逆転はモーターの正転と逆転によって実現され、従来のソレノイドバルブの設計が不要になります。システムの複雑さを軽減し、効果的にスペースを節約し、スペースが狭い機器やコンパクトな構造に対する特別な要件を持つ機器に適しています。
- コンパクトな構造: この DC 双方向ポンプ電源ユニットの全体的な設計は非常にコンパクトで、移動車両、昇降プラットフォーム、その他の機器での使用に適しています。合理化されたコンポーネント構成により、限られたスペースで十分な電力サポートを提供し、機器の作業効率を最大化できます。
- 安定性と信頼性: DC双方向ポンプ電源ユニットの全体的な構造は安定しており、性能が安定しており、故障しにくいです。その設計により、機器は長期および高頻度の使用中に安定した動作を維持できるため、需要の高い産業用またはモバイル機器の用途に非常に適しています。
- 電圧の選択: このシステムは 12V ～ 48V のさまざまな電圧構成を提供しており、ユーザーは実際のニーズに応じて適切な電圧バージョンを選択できます。小型デバイスでも大型デバイスでも、システムの効率的な動作を保証する適切な電圧を見つけることができます。
- 幅広い用途: 直流双方向ポンプパワーユニットは、高効率かつコンパクトなため、移動車両、昇降台、物流機器などの各種油圧駆動システムに幅広く使用されています。高速スイッチングと小さなスペース要件を必要とするアプリケーション シナリオで特に優れたパフォーマンスを発揮します。
特記事項
パワーユニットはS3稼働システムのため、連続稼働はできません。
10 秒で開始し、90 秒で停止します。
取り付け前に、オイルシリンダー、オイルパイプ、ジョイントなどの油圧部品に不純物がないことを確認してください。
作動油の粘度は15～68stとします。夏場はNo.46耐摩耗性作動油、冬場はNo.32低温用作動油を推奨します。
オペレーティング システムを初めて起動した後、オイル タンク内のオイルが十分であるかどうかを確認します (通常、オイル タンクの 2/3)。
システムを最初の 100 時間使用した後、作動油を交換し、その後は 3000 時間ごとに作動油を交換する必要があります。

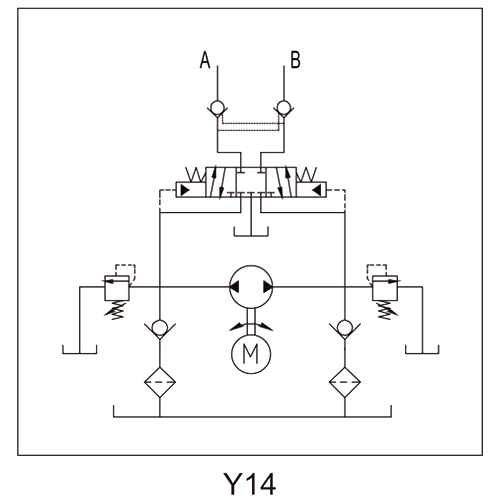

概略図
仕様
| モデル | ボルト | 力 | スピード | 変位 | プレッシャー | タンク | ソレノイドバルブボルト |
| PNC-0.5-D12-0.5T/0.65-14-1/L-Y14 | DC12V | 0.5KW | 2800RPM | 0.65CC/REV | 14MPA | 1L | DC12V |
| PNC-0.8-D24-0.5T/1.0-14-3/W-Y14 | DC24V | 0.8KW | 3100RPM | 1.0CC/REV | 3L | DC24V | |
| PNC-1.1-D24-0.5T/1.0-14-3/W-Y14 | DC48V | DC48V |
注: 異なる流量でのポンプ、圧力、モーター出力などのシステムパラメータが必要な場合は、弊社のセールスマンにお問い合わせください。
