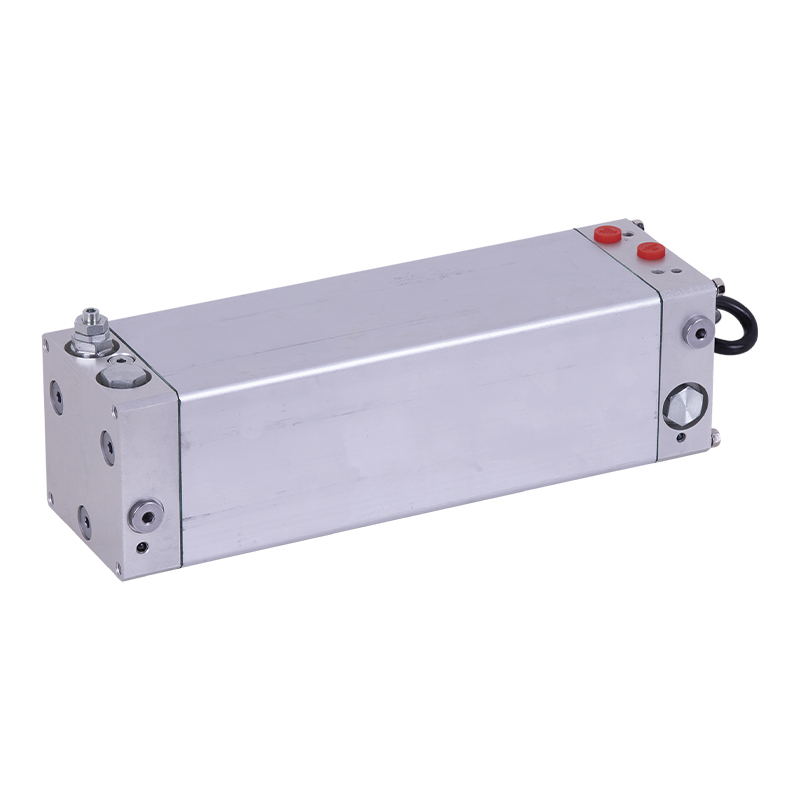

各種機械装置向けに設計された油入双方向ポンプパワーユニットです。高圧双方向ギアポンプ、AC油浸モーター、バルブブロック、カートリッジバルブ、オイルタンクを一体化しています。
油入モーターの設計構造を採用しており、防水等級はIP68です。オイルシリンダーの逆転はモーターの正逆回転によって決まります。
低騒音・コンパクトなため、あらゆる機械装置に広く使用されています。モーター 0.1 ～ 0.35 kW、電圧 220 ～ 380 V オプション。
主な利点:
- コンパクトな統合: 高圧双方向ギヤポンプ、AC油入モータ、バルブブロック、カートリッジバルブ、オイルタンクを一体化しているため、占有スペースが大幅に削減され、設置・メンテナンスが容易になります。
- 低騒音設計: 最適化された内部構造と効率的なモーター設計により、動作時の騒音が非常に低くなり、騒音に敏感な作業環境に適しています。
- 高い信頼性: 油浸モーターとIP68レベルの防水設計により、湿気の多い環境や水中環境でも機器の長期安定した動作が保証されます。
- 柔軟なモーター構成: モーター出力範囲は0.1～0.35KW、電圧は220～380Vのオプションで、さまざまなアプリケーションシナリオや電源条件に適応できます。
- 便利なシリンダー反転: シリンダーの逆転はモーターの正逆回転により行われるため、操作が簡単で応答性も良好です。
- 適用範囲: 自動化生産ライン、物流機器、建設機械などの各種機械設備に幅広く使用されています。
アプリケーションシナリオ:
油入双方向ポンプパワーユニットは、コンパクトな構造、低騒音、高い信頼性により、効率的で静かで安定した油圧力が求められる様々な場面で幅広く使用されています。特定の用途には以下が含まれますが、これらに限定されません。
- 自動化された生産ライン: 安定した電力サポートを提供し、スムーズな生産プロセスを保証します。
- 物流設備: フォークリフトやスタッカーなどの作業効率を向上させます。

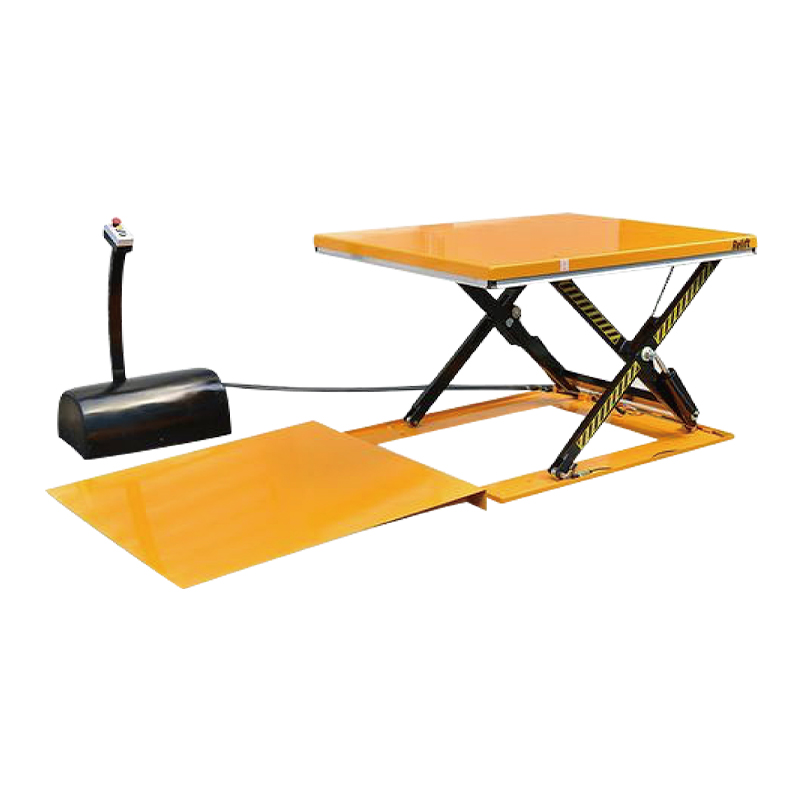

- 建設機械: 昇降プラットフォーム、掘削機などの機器の信頼性と耐久性を向上させます。
コンパクトな構造、低騒音、高信頼性により、各種機械装置に最適な油圧動力ソリューションを提供する油入双方向ポンプパワーユニットです。
特記事項
パワーユニットはS3稼働システムのため、連続稼働はできません。 10 秒で開始し、90 秒で停止します。
取り付け前に、オイルシリンダー、オイルパイプ、ジョイントなどの油圧部品に不純物がないことを確認してください。
作動油の粘度は15～68stとします。夏場はNo.46耐摩耗性作動油、冬場はNo.32低温用作動油を推奨します。
オペレーティング システムを初めて起動した後、オイル タンク内のオイルが十分であるかどうかを確認します (通常、オイル タンクの 2/3)。
システムを最初の 100 時間使用した後、作動油を交換し、その後は 3000 時間ごとに作動油を交換する必要があります。

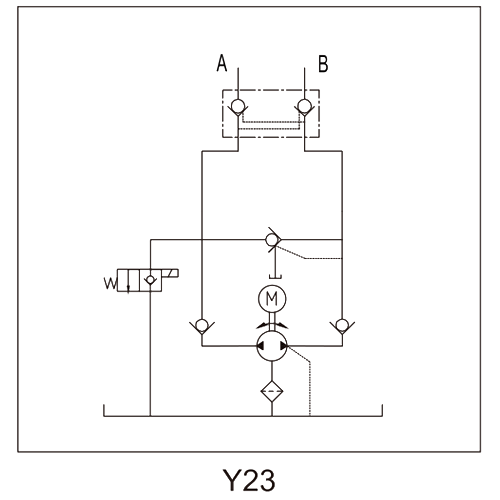

概略図
仕様
| モデル | ボルト | 力 | スピード | 変位 | プレッシャー | タンク | ソレノイドバルブボルト |
| PNC-0.2/S-A220-4P-0.5T/0.26-10-2/W-Y23 | AC220V | 0.2KW | 1400RPM | 0.26CC/REV | 10MPA | 2L | NULL |
| PNC-0.35/S-A220-2P-0.5T/0.75-12-2/W-Y23 | 0.35KW | 2800RPM | 0.75CC/REV | 12MPA | |||
| PNC-0.35-A380-2P-0.5T/1.0-14-2/W-Y23 | AC380V | 1.0CC/REV | 14MPA |
注: 異なる流量でのポンプ、圧力、モーター出力などのシステムパラメータが必要な場合は、弊社のセールスマンにお問い合わせください。
