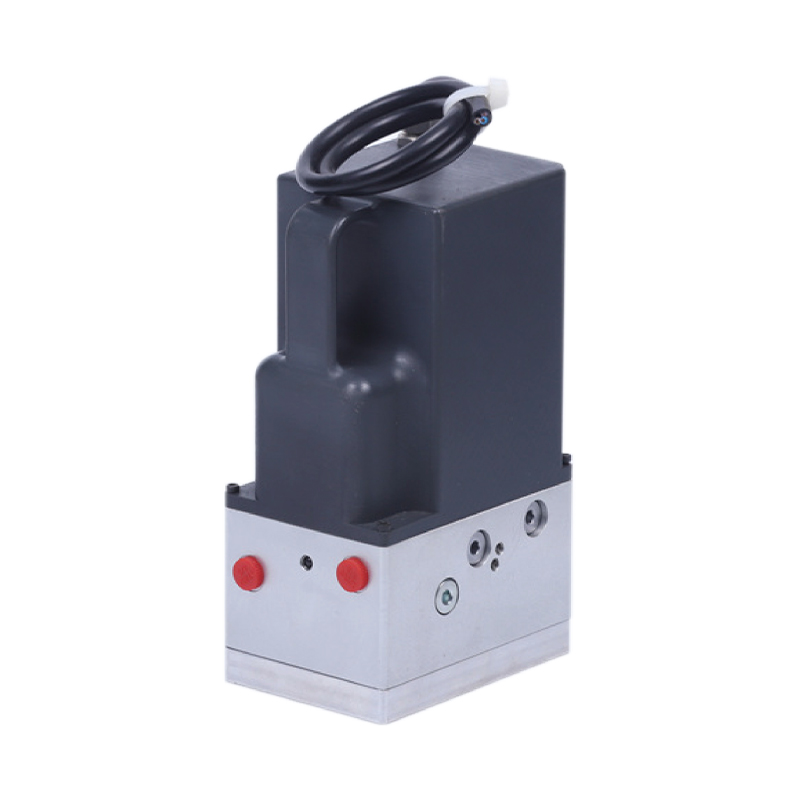

DCマイクロパワーユニット

高圧ギアポンプ、DCモーター、センターバルブブロック、カートリッジバルブ、オイルタンクを組み合わせたDCマイクロパワーユニットです。コンパクトかつ強力で、複動油圧シリンダシステムに効率的な油圧出力を提供するように設計されています。油圧シリンダーの往復動作はカートリッジ電磁逆転バルブによって実現され、システムの効率的な動作と正確な制御が保証されます。

小型で設置が容易で全体的な性能が安定しているため、船舶、自動車、園芸機械、物流機器などに広く使用されています。0.3～5kWのオプションモーター、12～48Vのオプション電圧、鉄製とプラスチック製のオイルタンクからお選びいただけます。

見積もりを取得

前の記事ブラシレスモーター油圧パワーユニット

次の記事直流複動電源ユニット

パラメータ
お問い合わせ

主な機能は次のとおりです。
- DCモーター: DC モーターを搭載しており、出力範囲は 0.3KW ～ 0.5KW で、さまざまなサイズやニーズの油圧駆動システムに適応できます。さまざまな産業用途に適した 12V ～ 48V の電圧選択をサポートし、効率的で低エネルギーの油圧電力を提供します。
・カートリッジ電磁逆転弁： 油圧シリンダの往復動作はカートリッジ電磁逆転弁を介して行われます。電磁逆転弁は油圧の流れと方向を正確に制御し、持ち上げ、押し引きなどの動作における油圧シリンダの効率的かつスムーズな動作を保証します。
- 複動油圧シリンダ： 特に複動油圧シリンダに適したDCマイクロパワーユニットです。油圧シリンダの双方向の動きを制御でき、動作の精度と安定性を確保するために油圧シリンダの位置を精密に制御する必要がある機器に広く使用されています。
- コンパクトで設置が簡単な設計: DCマイクロパワーユニットは、全体がコンパクトで占有スペースが狭いため、スペースの限られた機器への設置が容易です。狭いスペースでも安定した動作が可能となり、機器の適応性や柔軟性が向上します。
- 幅広い適用性: この油圧パワーユニットは、小型でありながら強力な油圧出力を発揮するため、船舶、自動車、園芸機械、物流機器など、特に効率的で安定した油圧駆動が求められる分野で幅広く使用されています。
- 効率的で安定したパフォーマンス: システム全体は安定性と信頼性が高く、長期使用でも一貫したパフォーマンス出力を維持し、機器の故障とメンテナンスコストを削減し、機器の効率的な動作を保証します。
プラグインソレノイド可逆弁、コンパクト設計、高効率な油圧駆動により、船舶、自動車、園芸機械、物流機器など多分野の油圧ニーズに応えるDCマイクロパワーユニットです。スペースが限られている場合でも、効率的で安定した水力システムが必要な場合でも、このユニットは機器の効率的かつ安全な動作を保証する理想的なソリューションを提供します。

特記事項

パワーユニットはS3稼働システムのため、連続稼働はできません。 10秒で開始し、90秒で停止します。

取り付け前に、オイルシリンダー、オイルパイプ、ジョイントなどの油圧部品に不純物がないことを確認してください。

作動油の粘度は15～68stとします。夏場はNo.46耐摩耗性作動油、冬場はNo.32低温用作動油を推奨します。

オペレーティングシステムを初めて起動した後、オイルタンク内のオイルが十分であるかどうかを確認します (通常、オイルタンクの 2/3)。

システムを最初の 100 時間使用した後、作動油を交換し、その後は 3000 時間ごとに作動油を交換する必要があります。

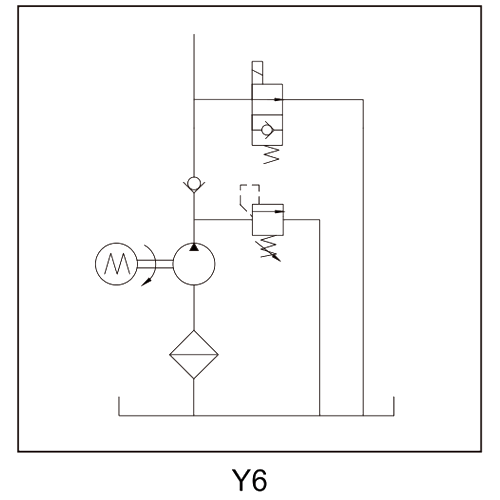

概略図

仕様

モデル	ボルト	力	スピード	変位	プレッシャー	タンク	ソレノイドバルブボルト
PNC-0.3-D12-0.5/0.19-14-0.4/W-Y6	DC12V	0.3KW	3000RPM	0.19CC/REV	14MPA	1L	DC12V
PNC-0.3-D24-0.5/0.19-14-0.4/W-Y6	DC24V	0.3KW	3000RPM	0.26CC/REV			DC24V
PNC-0.5-D48-0.5/0.38-14-0.4/W-Y6	DC48V	0.5KW	2800RPM	0.38CC/REV			DC48V

注: 異なる流量でのポンプ、圧力、モーター出力などのシステムパラメータが必要な場合は、弊社のセールスマンにお問い合わせください。
