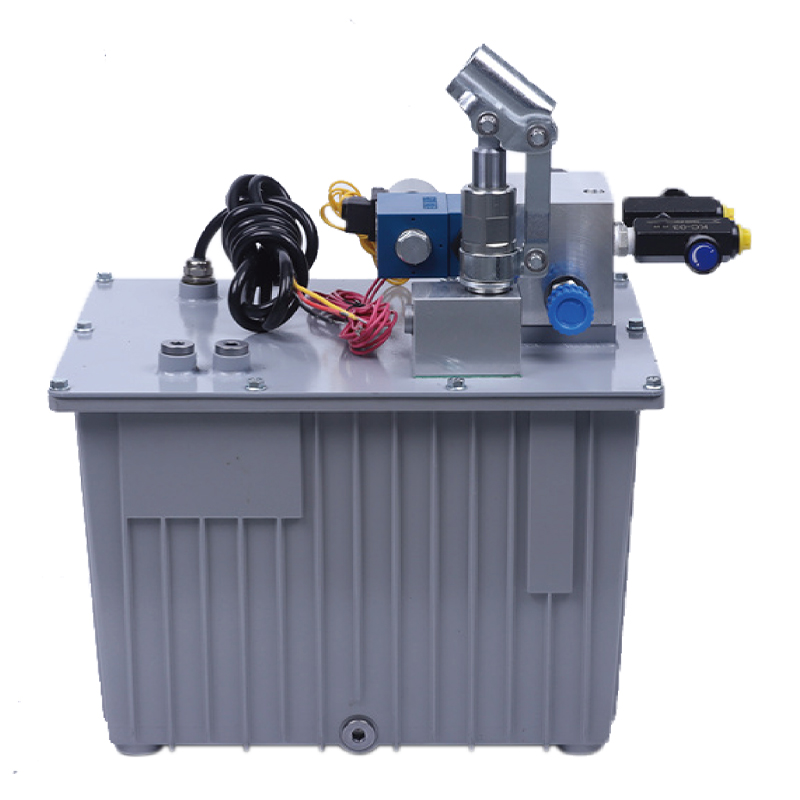

この油圧パワーユニットは、対テロ油圧遮断機用に特別に設計されています。高圧ギヤポンプ、交流油浸モータ、バルブブロック、カートリッジバルブ、オイルタンクを一体化しています。
オイル油浸モーターの設計構造を採用しており、防水等級はP68です。上昇、下降はモーターと電磁弁の動作により実現されます。
停電時緊急圧力リリーフ機能を有しており、アキュムレータとの併用により1秒での急速上昇が可能です。モーター 1.5-3kw、電圧 220-380V オプション。
主な利点:
- 統合された統合設計: すべての主要コンポーネントが単一モジュールに統合されているため、占有スペースが大幅に削減され、設置とメンテナンスが容易になります。
- 油入モータ： 油入モータ設計により防水性能（IP68）に優れ、過酷な環境でも長時間安定して動作します。
- 迅速な応答メカニズム: アキュムレータを併用することで1秒の高速立ち上がりを実現し、緊急時の迅速な対応ニーズに応えます。
・停電時緊急圧力開放機能： 内蔵の停電緊急圧力解放装置は、停電の場合でも安全に圧力を解放し、機器と人の安全を確保します。
- 柔軟な制御方法: 上昇および下降動作はモーターと電磁弁の連携によって完了し、正確で信頼性の高い動作が保証されます。
アプリケーションシナリオ:

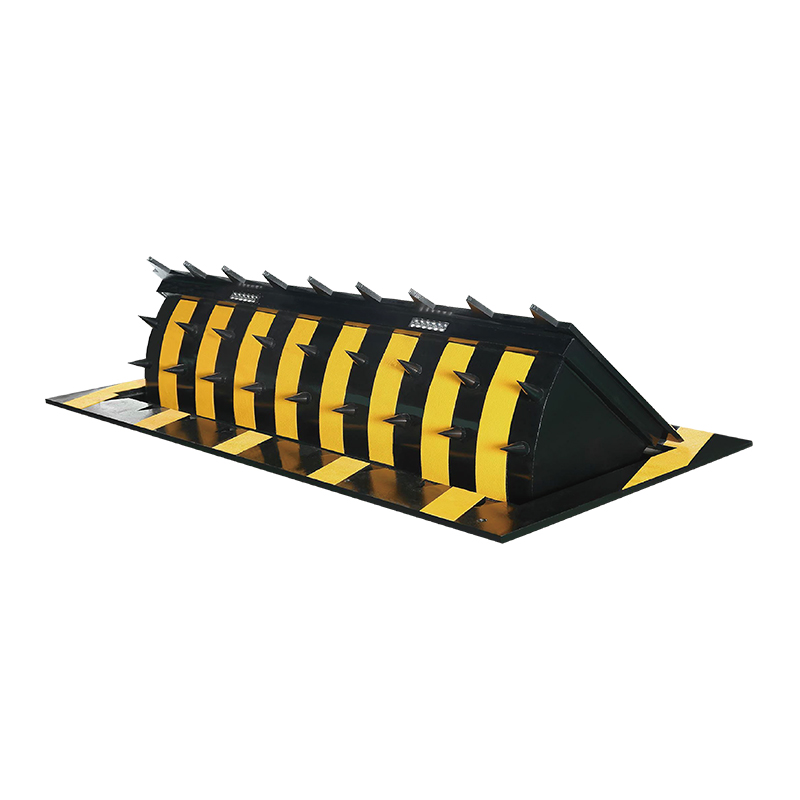

この対テロバリケード電源ユニットは、政府機関、軍事基地、重要な交通拠点など、高いセキュリティと迅速な対応が必要な場所で広く使用されています。その堅牢な設計と優れた防水性能により、さまざまな複雑な環境に最適です。
技術パラメータ:
| モーター出力 | 1.5-3KW |
| 電圧範囲 | 220V～380V（オプション） |
| 防水グレード | IP68 |
| 制御モード | モーターと電磁弁が連動して動作します |
| エマージェンシー機能 | 停電時緊急圧力開放機能 |
| 迅速な対応 | アキュムレータ併用により1秒の高速立ち上がりを実現 |
このテロ対策の障害物電源ユニットは、コンパクトな統合設計、信頼性の高い油浸モーター、優れた防水能力、および迅速な応答メカニズムにより、ユーザーに効率的で安定したソリューションを提供します。新しいプロジェクトであっても、機器のアップグレードであっても、システムのパフォーマンスと安全性を大幅に向上させ、さまざまな複雑な環境におけるユーザーのニーズを満たすことができます。
特記事項
パワーユニットはS3稼働システムのため、連続稼働はできません。 10 秒で開始し、90 秒で停止します。
取り付け前に、オイルシリンダー、オイルパイプ、ジョイントなどの油圧部品に不純物がないことを確認してください。
作動油の粘度は15～68stとします。夏場はNo.46耐摩耗性作動油、冬場はNo.32低温用作動油を推奨します。
オペレーティング システムを初めて起動した後、オイル タンク内のオイルが十分であるかどうかを確認します (通常、オイル タンクの 2/3)。
システムを最初の 100 時間使用した後、作動油を交換し、その後は 3000 時間ごとに作動油を交換する必要があります。

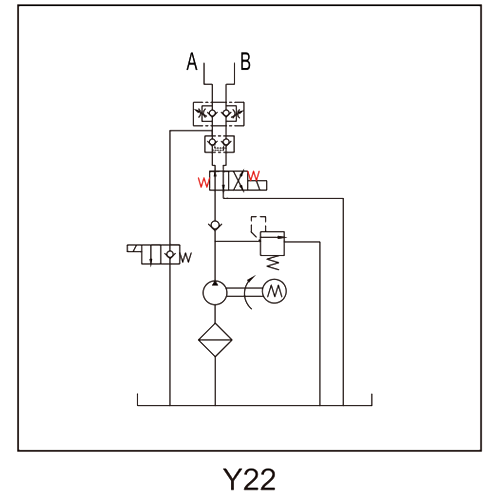

概略図
仕様
| モデル | ボルト | 力 | スピード | 変位 | プレッシャー | タンク | ソレノイドバルブボルト |
| PNC-1.5/S-A220-4P-1/5.8-16-22/L-Y22 | AC220V | 1.5KW | 1400RPM | 5.8CC/REV | 16MPA | 22L | DC12V |
| PNC-1.5-A380-2P-1/3.2-16-10/L-Y22 | AC380V | 2800RPM | 3.2CC/REV | 10L | |||
| PNC-3-A380-2P-1/5.8-16-22/L-V22 | 3KW | 5.8CC/REV | 22L |
注: 異なる流量でのポンプ、圧力、モーター出力などのシステムパラメータが必要な場合は、当社のセールスマンにお問い合わせください。
