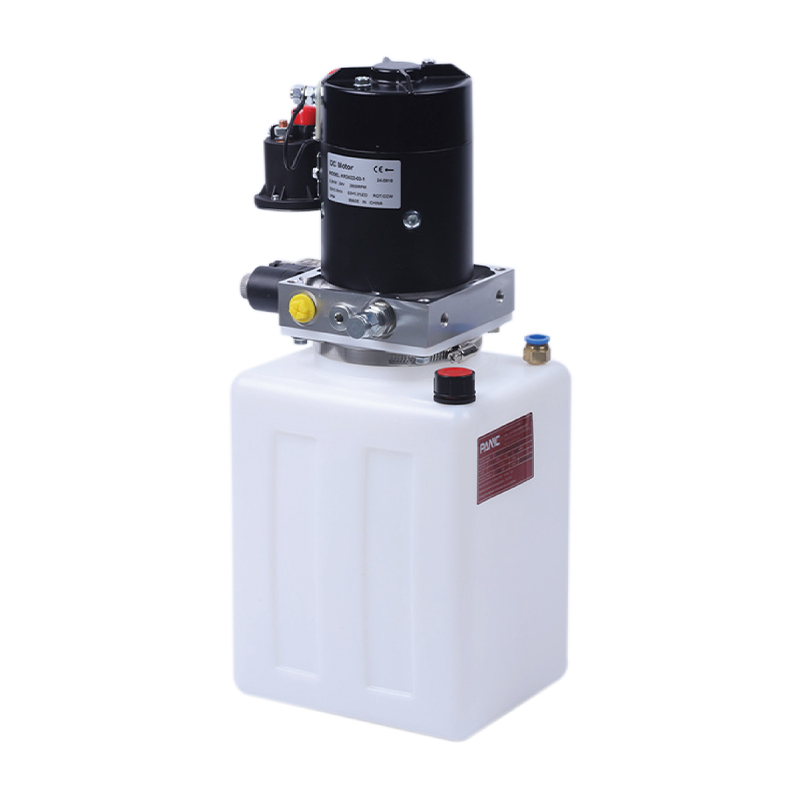

この全電動スタッカーの油圧パワーユニットは、全電動スタッカー用に特別に設計されています。高圧ギアポンプ、DCブラシモーター中央バルブブロック、カートリッジバルブ、オイルタンクで一体化されています。上昇と下降はモーターとソレノイドバルブによって制御され、オプションで 2.2 kW ～ 4kW のモーター出力、シングルスピード、ダブルスピード、および比例速度調整が可能です。燃料タンクは鉄製とプラスチック製からお選びいただけます。
主な機能は次のとおりです。
- 電気制御: 全電動スタッカーの油圧ユニットはモーターと電磁弁によって制御されており、スタッカーの昇降動作を正確に調整できます。電磁弁による昇降機能により、スタッカーの動作がよりフレキシブルでスムーズになります。
- 複数のモーター電源オプション: モーター出力は2.2kW～4kWから選択可能です。ユーザーは、さまざまな負荷要件に応じて適切なモーター出力を選択し、さまざまな作業条件下でシステムの効率的な動作を確保できます。
- 柔軟な下降速度の選択: 全電動スタッカーの油圧パワー ユニットは、シングル スピード、デュアル スピード、比例速度調整の 3 つの下降モードを提供します。ユーザーは作業ニーズに応じて最適な下降速度を選択でき、さまざまな作業シナリオでスタッカーの安定性と安全性を確保できます。
- タンク材質の選択: 油圧ユニットには鉄タンクと樹脂タンクの 2 つのオプションがあります。鉄製タンクは長期の高負荷使用に適しており、耐久性が優れています。一方、プラスチックタンクは軽量で、機器の重量に厳しい要件があるアプリケーション環境に適しています。
- カートリッジ油圧バルブの設計: このシステムはカートリッジバルブ設計を採用しており、流体制御の精度と応答速度を向上させ、スタッカーの油圧システムをより効率的かつ信頼性の高いものにします。
- モーターとソレノイドバルブの制御: DC カーボン ブラシ モーターとソレノイド バルブの組み合わせにより、スタッカーの動作がよりスムーズになり、昇降動作がより正確になり、システムが迅速に起動するため、エネルギーの無駄が削減され、全体的な動作効率が向上します。
この油圧パワーユニットは全電動スタッカーに適しており、特に高速昇降や柔軟な速度調整が必要な作業環境において安定した油圧サポートを提供し、作業効率を効果的に向上させることができます。カートリッジ油圧バルブとモーター制御システムの組み合わせにより、油圧システムの正確な制御と効率的な動作が保証され、さまざまな種類のスタッキング作業に適応します。
特記事項
パワーユニットはS3稼働システムのため、連続稼働はできません。 10 秒で開始し、90 秒で停止します。
取り付け前に、オイルシリンダー、オイルパイプ、ジョイントなどの油圧部品に不純物がないことを確認してください。
作動油の粘度は15～68stとします。夏場はNo.46耐摩耗性作動油、冬場はNo.32低温用作動油を推奨します。
オペレーティング システムを初めて起動した後、オイル タンク内のオイルが十分であるかどうか (通常はオイル タンクの 2/3) を確認します。
システムを最初の 100 時間使用した後、作動油を交換し、その後は 3000 時間ごとに作動油を交換する必要があります。

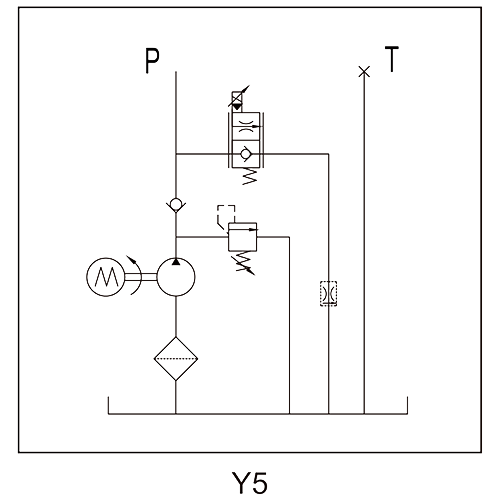

概略図
仕様

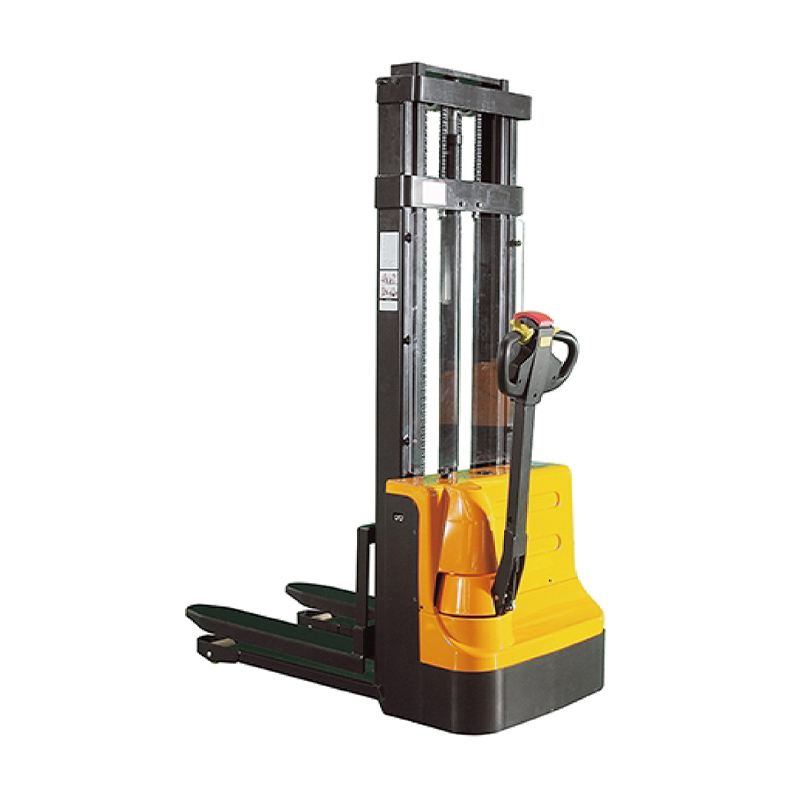

（全電動スタッカー１の油圧ユニット）
| モデル | ボルト | 力 | スピード | 変位 | プレッシャー | タンク | ソレノイドバルブ電圧 |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | DC24V | 2.2KW | 260ORPM | 2.7CC/REV | 20MPA | 5L | 24V |
| PNC-3-D24-1/3.2-20-10/L-Y4 | 3KW | 3.2CC/REV | 10L | ||||
| PNC-4-D24-1/3.5-20-10/L-Y5 | 4KW | 350ORPM | 3.5CC/REV |

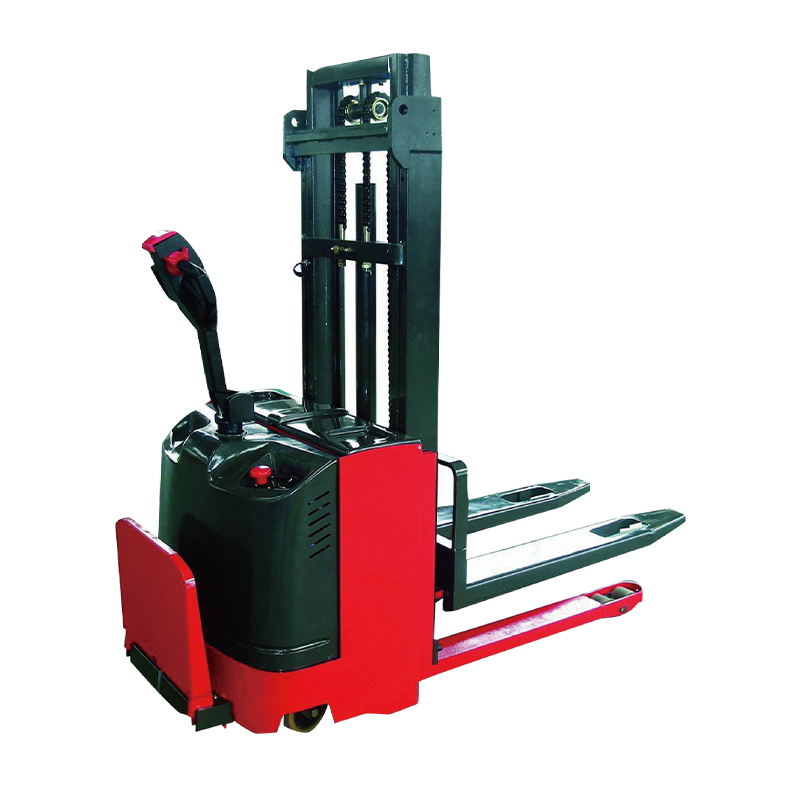

（全電動スタッカー２の油圧ユニット）
| モデル | ボルト | 力 | スピード | 変位 | プレッシャー | タンク | ソレノイドバルブ電圧 |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | DC24V/48VDC | 2.2KW | 2600RPM | 2.7CC/REV | 20MPA | 5L | 24V |
| PNC-3-D48-1/3.2-20-10/L-Y4 | 3KW | 3.2CC/REV | 10L | ||||
| PNC-4-D24-1/3.5-20-10/L-Y5 | 4KW | 3500RPM | 3.5CC/REV |
注: 異なる流量でのポンプ、圧力、モーター出力などのシステムパラメータが必要な場合は、当社のセールスマンにお問い合わせください。
