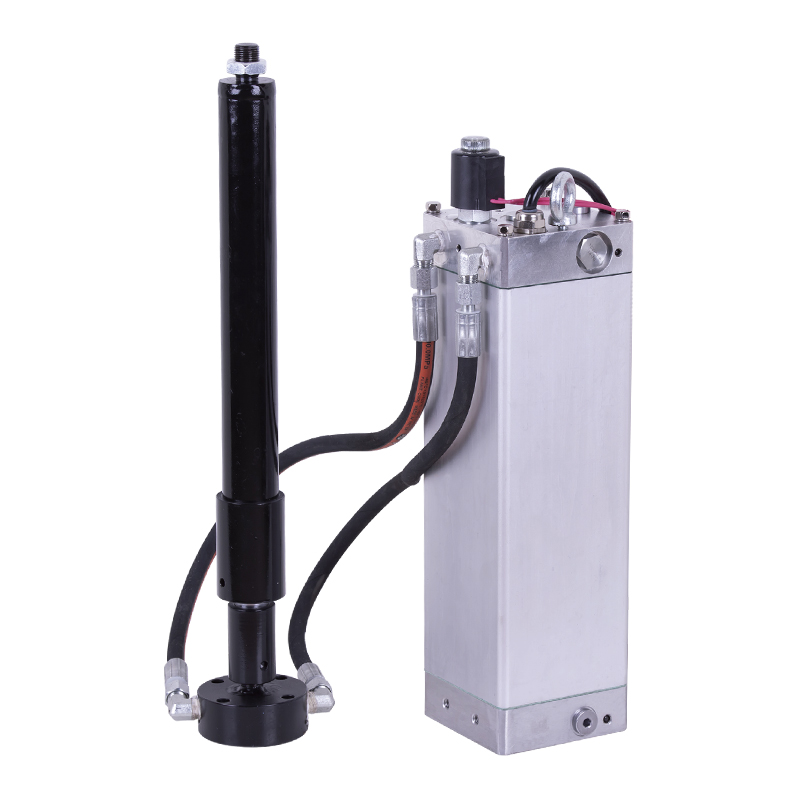

この油圧パワーユニットは、分割浅埋設油圧リフティングコラム用に特別に作られています。双方向ギアポンプ、AC油入モーター、バルブブロック、カートリッジバルブ、オイルタンクをコンパクトで効率的なシステムに統合しています。
双方向ポンプの設計構造を採用しており、上昇と下降はモーターの正転と逆転によって実現され、電磁弁の転流を回避し、構造がコンパクトです。

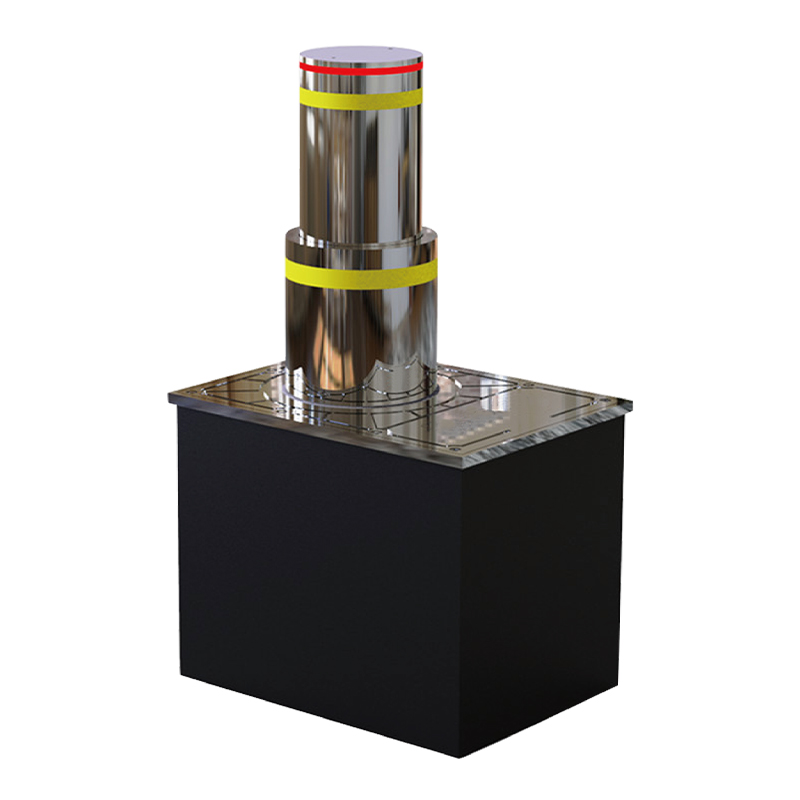

防水等級はIP68で水中でも使用可能です。分割多段シリンダの設計を採用し、リフティングコラムの全高を500mm以下に抑え、深掘削工事が不可能な場合に適しています。
モーター 0.35kw、電圧 220- 380V オプション。
主な利点:
- コンパクトな統合: すべての主要コンポーネントが単一のモジュールに統合されているため、占有スペースが大幅に削減され、設置とメンテナンスが容易になります。
- 双方向ポンプ機構: モーターの正逆回転を利用して昇降動作を実現するため、追加のソレノイドバルブ反転装置は必要なく、システムの複雑さが軽減されます。
- 優れた防水性能: IP68防水等級により、機器は水中でも正常に動作します。
- 分割多段シリンダー設計: 革新的な分割多段シリンダ構造により、リフティングコラムの全高を500mm以内に抑え、深掘削工事ができない現場に適し、設置自由度が大幅に向上しました。
- 効率的な電源構成: 0.35KW AC油入モーターを搭載し、220V～380Vの電圧範囲に対応し、さまざまな電源条件に適応し、安定した動作を保証します。
特記事項
パワーユニットはS3稼働システムのため、連続稼働はできません。 10 秒で開始し、90 秒で停止します。
取り付け前に、オイルシリンダー、オイルパイプ、ジョイントなどの油圧部品に不純物がないことを確認してください。
作動油の粘度は15～68stとします。夏場はNo.46耐摩耗性作動油、冬場はNo.32低温用作動油を推奨します。
オペレーティング システムを初めて起動した後、オイル タンク内のオイルが十分であるかどうかを確認します (通常、オイル タンクの 2/3)。
システムを最初の 100 時間使用した後、作動油を交換し、その後は 3000 時間ごとに作動油を交換する必要があります。

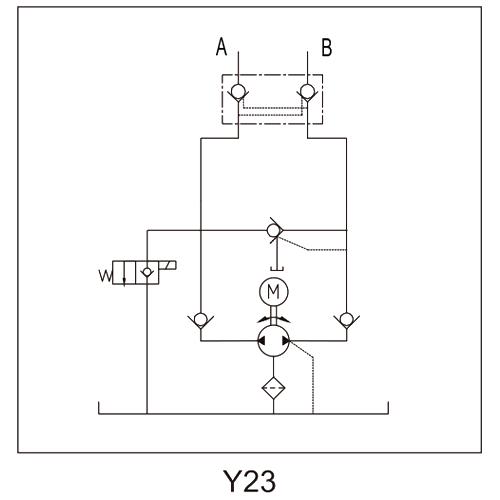

概略図
仕様
| モデル | ボルト | 力 | スピード | 変位 | プレッシャー | タンク | ソレノイドバルブボルト |
| PNC-0.35KW-A220-LJ-JY-FT | DC220V | 0.35KW | 2800RPM | 1.75CC/REV | 6MPA | 2L | DC12V |
| PNC-0.35KW-A380-LJ-JY-FT | DC380V |
注: 異なる流量でのポンプ、圧力、モーター出力などのシステムパラメータが必要な場合は、弊社のセールスマンにお問い合わせください。
