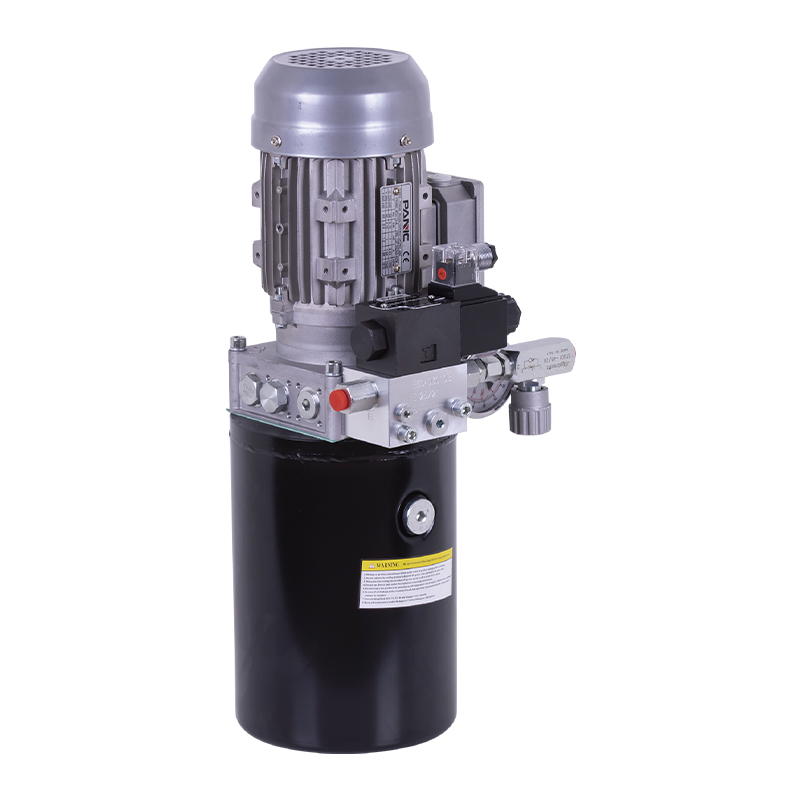

この油圧パワーユニットは、パイプ切断機の回転送り用に特別に設計されています。高圧ギアポンプ、ACモーター中央バルブブロック、カートリッジバルブ、オイルタンクで一体化されています。イタリアから輸入したスロットルバルブは、高温の熱間プレス油の条件下でも、ゆっくりと安定した工具の送りと素早い引き抜きを実現します。
使用過程で360度回転する必要があるため、フランジオイルタンクを厚く設計しています。モーター 0.55kW、電圧 220 - 380V オプション。
主な機能は次のとおりです。
- スロットルバルブ: イタリアから輸入された高品質のスロットルバルブは、オイルの流れを正確に制御し、高温のホットプレスオイルの条件下での切削加工中に工具のスムーズで安定した正確な送りを保証します。低速送り・高速後退の特性により、パイプ切断工程の加工精度と効率が向上します。
- 360°回転デザイン: 切断機が全方向に回転する必要があることを考慮して、油圧ユニットはフランジオイルタンクを厚くして構造の安定性と耐圧性を高め、回転プロセス中のバランスと流体の安定供給を確保するように特別に設計されています。
- モーターの電力と電圧の選択: モーター出力は0.55kWと十分なパワーを供給できます。同時に、低消費電力と高い安定性により、エネルギー消費の削減にも役立ちます。電圧範囲は 220V ～ 380V の選択をサポートし、さまざまな電源構成に適応します。
- 高温適応性: パイプ切断パワーユニットの設計は、高温の熱油の作業環境を考慮しており、そのような条件下でもシステムが長時間動作できることを保証し、過熱や圧力変動を回避し、スムーズな切断プロセスを保証します。
このパイプ切断パワーユニットは、特に正確な送りと素早い後退が必要なシナリオにおいて、パイプ切断機に非常に適しています。高品質の輸入コンポーネントと最適化された設計により、安定した効率的な切断プロセスが保証され、高温作業環境の課題に対処できます。システム設計は、動作精度に重点を置くだけでなく、さまざまな作業条件に適応するために耐久性とエネルギー効率も強化します。
特記事項
パワーユニットはS3稼働システムのため、連続稼働はできません。 10 秒で開始し、90 秒で停止します。
取り付け前に、オイルシリンダー、オイルパイプ、ジョイントなどの油圧部品に不純物がないことを確認してください。
作動油の粘度は15～68stとします。夏場はNo.46耐摩耗性作動油、冬場はNo.32低温用作動油を推奨します。
オペレーティング システムを初めて起動した後、オイル タンク内のオイルが十分であるかどうかを確認します (通常、オイル タンクの 2/3)。
システムを最初の 100 時間使用した後、作動油を交換し、その後は 3000 時間ごとに作動油を交換する必要があります。

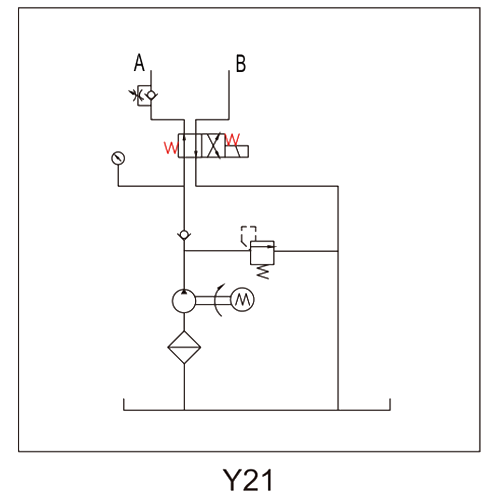

概略図
仕様
| モデル | ボルト | 力 | スピード | 変位 | プレッシャー | タンク | ソレノイドバルブボルト |
| PNC-0.55-A380-4P-1/3.2-4-5/L-Y21 | AC380V | 0.55KW | 1400RPM | 3.2CC/REV | 4MPA | 5L | DC24V/AC220V |
注: 異なる流量でのポンプ、圧力、モーター出力などのシステムパラメータが必要な場合は、弊社のセールスマンにお問い合わせください。
