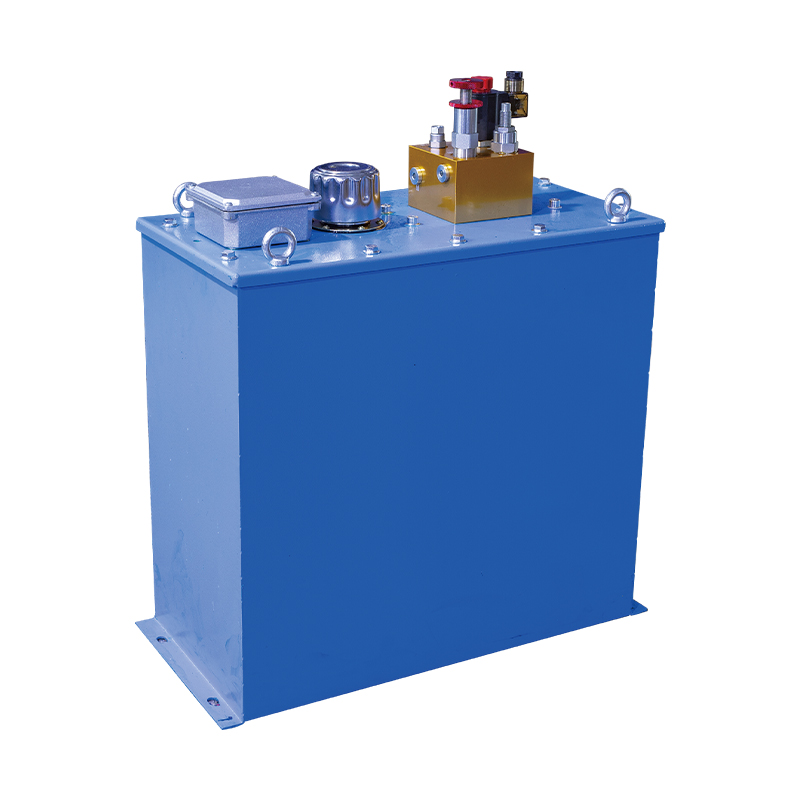

油圧貨物エレベータ用に特別に設計され、高圧ベーンポンプ、AC油浸モータ、バルブブロック、カートリッジバルブ、オイルタンクが一体化された油圧パワーユニットです。
油入モータとベーンポンプの設計構造を採用し、低騒音化を実現しました。速度調整弁と組み合わせて多チャンネル油圧ロックを重畳して使用できます。低騒音、コンパクトなスペースのため、油圧式貨物エレベーターなどの昇降装置に広く使用されています。
モーターは0.75～5.5kW、電圧は220～380Vです。
主な利点:
- 低騒音動作: 最適化された油入モーターとベーンポンプの設計により、動作音が大幅に低減され、より静かな作業環境を提供します。
- コンパクトな統合: 高圧ベーンポンプ、AC油入モータ、バルブブロック、カートリッジバルブ、オイルタンクが一体化されているため、占有スペースが効果的に削減され、設置とメンテナンスが容易になります。
- 高い信頼性: 油入モータ設計により防水性に優れ、湿気の多い環境でも長期間安定して動作します。
- インテリジェントな逆転制御: シリンダの逆転は電磁弁により実現し、複数の油圧ロックやスピードコントロールバルブの併用にも対応します。
- ハイパワーモーター構成: モーター出力範囲は 2.2 ～ 5.5KW で、電圧は 220 ～ 380V でオプションであり、さまざまな負荷要件や電源条件に適応します。
- 複動機能: ソレノイドバルブの反転により、シリンダーは双方向動作を実現し、油圧式貨物エレベーターの吊り上げニーズに対応できます。
アプリケーションシナリオ:
この油圧式貨物エレベータの静音パワーユニットは、低騒音、コンパクトな構造、高い信頼性により、騒音要件が厳しい油圧式貨物エレベータやその他の昇降装置に特に適しています。特定の用途には以下が含まれますが、これらに限定されません。

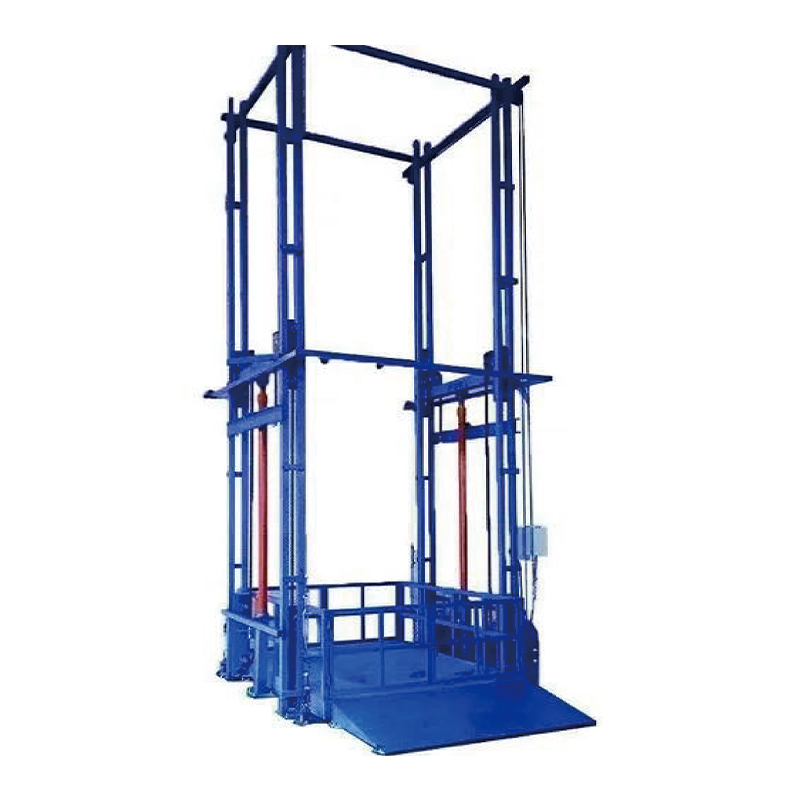

- 油圧式貨物エレベーター: 安定した双方向パワーサポートを提供し、荷物の吊り上げの安定性と安全性を確保します。
- 倉庫保管と物流: 自動立体倉庫や昇降台などに設置され、作業効率の向上と騒音の低減を実現します。
- 工事： 建設用エレベーターや資材ホイストなど、機器の信頼性と耐久性を高め、複雑な作業条件のニーズに応えます。
この油圧式貨物エレベータの静音パワーユニットは、超低騒音、コンパクトな構造、高い信頼性により、油圧式貨物エレベータやその他の昇降装置に理想的な油圧電源ソリューションを提供します。インテリジェントなソレノイドバルブ逆転システムと高出力モーター構成により、より幅広いアプリケーションシナリオに適応し、全体的なパフォーマンスとユーザーエクスペリエンスを向上させることができます。屋内でも屋外でも、静かで安定した効率的な動作を保証します。
特記事項
パワーユニットはS3稼働システムのため、連続稼働はできません。 10 秒で開始し、90 秒で停止します。
取り付け前に、オイルシリンダー、オイルパイプ、ジョイントなどの油圧部品に不純物がないことを確認してください。
作動油の粘度は15～68stとします。夏場はNo.46耐摩耗性作動油、冬場はNo.32低温用作動油を推奨します。
オペレーティング システムを初めて起動した後、オイル タンク内のオイルが十分であるかどうかを確認します (通常、オイル タンクの 2/3)。
システムを最初の 100 時間使用した後、作動油を交換し、その後は 3000 時間ごとに作動油を交換する必要があります。

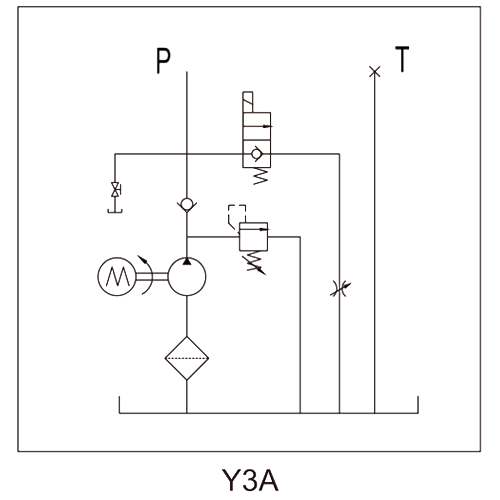

概略図
仕様
| モデル | ボルト | 力 | スピード | 変位 | プレッシャー | タンク | ソレノイドバルブボルト |
| PNC-2.2-A380-4P-2/8-16-25/L-Y3A | AC380V | 2.2KW | 1400RPM | 8CC/REV | 16MPA | 25L | DC24V |
| PNC-3-A380-4P-2/10-16-25/L-Y3A | 3KW | 10CC/REV | AC220V | ||||
| PNC-4-A380-4P-2/12-16-25/L-Y3A | 12CC/REV |
注: 異なる流量でのポンプ、圧力、モーター出力などのシステムパラメータが必要な場合は、当社のセールスマンにお問い合わせください。
