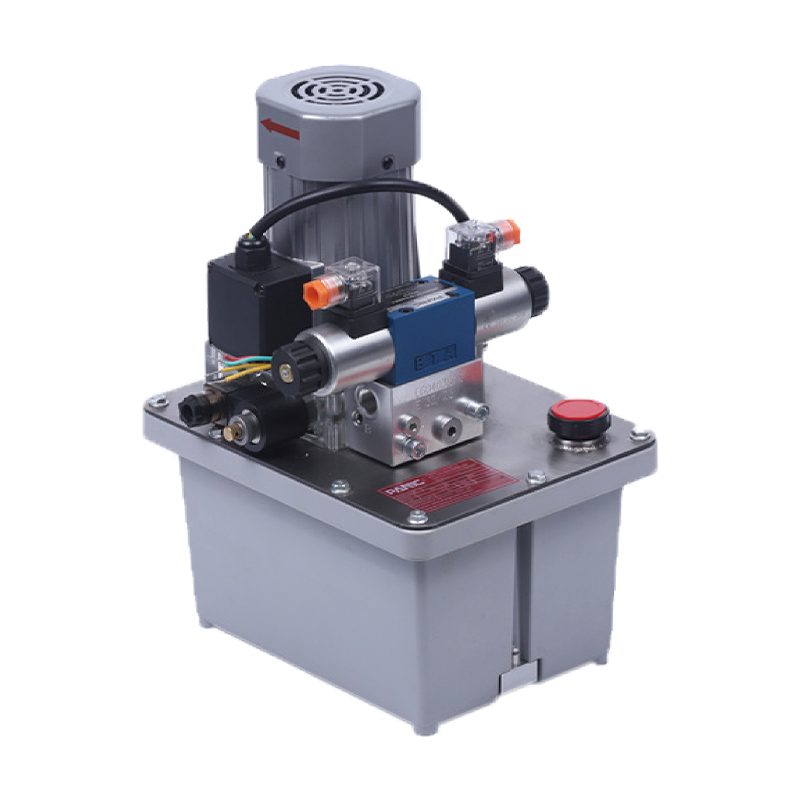

この油圧パワーユニットは、CNC工作機械のカッティングシリンダ専用に設計されており、高圧ギアポンプ、ACモーター、中央バルブブロック、プラグインバルブ、オイルタンクを一体化したユニットで構成され、正確な動力と制御を提供します。油圧ロック圧力保持方式を採用し、アキュムレータや圧力スイッチなどを組み合わせた自動圧力補償装置をオプションで装備可能です。サイズが小さいため、モーターは断続的に起動し、エネルギー効率が高くなります。電圧 220 ～ 380 V の 0.75 ～ 2.2 kW のオプションのモーターと、鉄およびプラスチックの燃料タンクからお選びいただけます。
主に工具のクランプや緩めなどのカッティングシリンダーの動作を制御するために使用されます。その設計は自動化、安定性、効率性を重視しており、CNC 工作機械が切断および加工時に迅速かつ正確に応答できるようにしています。
主な機能は次のとおりです。
- 油圧ロック圧力システム: 工作機械の切削時の圧力を効果的に維持し、油圧変動による工具の緩みや不安定な動作を防止し、高精度な動作を保証します。
- 自動圧力補充装置： 圧力スイッチとアキュムレータを組み合わせた自動圧力補充装置は、油圧システムの圧力低下時に自動的に圧力を補充し、油圧システムを常に安定した作動状態に保ち、圧力不足によるカッティングシリンダーの動作を回避します。
- モーター間欠始動: 工作機械の切断シリンダ油圧パワーユニットは、必要なときだけモーターを始動するモーター断続始動設計を採用しており、エネルギー消費を削減し、モーターやその他のコンポーネントの耐用年数を延ばします。
- モーターの電力と電圧の選択: モーター出力範囲は 0.37kW ～ 2.2kW で、CNC 工作機械の実際のニーズに応じて適切な出力を選択できます。同時に、さまざまな電力システムに適応するために、220V ～ 380V の電圧範囲をサポートします。
- 燃料タンクの材質の選択: 鉄製とプラスチック製の燃料タンクが利用可能です。鉄製燃料タンクは高負荷や長期間の使用に適しており、プラスチック製燃料タンクは軽量で重量とスペースの要件が厳しい工作機械環境に適しています。
この工作機械切断シリンダー油圧パワー ユニットは、油圧システムの安定性、精度、エネルギー効率を確保するように設計されています。これは、高精度の自動化された CNC 工作機械の切断シリンダー操作に適しており、工作機械の全体的なパフォーマンスを向上させ、エネルギーの無駄を削減し、生産効率を向上させることができます。また、自動制御システムと信頼性の高い圧力維持設計により、カッティングシリンダー動作の効率と精度が保証され、工作機械加工の安定性と工具寿命が向上します。
特記事項
パワーユニットはS3稼働システムのため、連続稼働はできません。 10 秒で開始し、90 秒で停止します。
取り付け前に、オイルシリンダー、オイルパイプ、ジョイントなどの油圧部品に不純物がないことを確認してください。
作動油の粘度は15～68stとします。夏場はNo.46耐摩耗性作動油、冬場はNo.32低温用作動油を推奨します。
オペレーティング システムを初めて起動した後、オイル タンク内のオイルが十分であるかどうか (通常はオイル タンクの 2/3) を確認します。
システムを最初の 100 時間使用した後、作動油を交換し、その後は 3000 時間ごとに作動油を交換する必要があります。

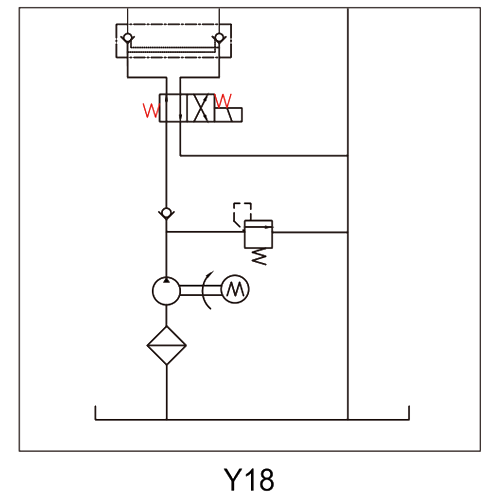

概略図
仕様
| モデル | ボルト | 力 | スピード | 変位 | プレッシャー | タンク | ソレノイドバルブボルト |
| PNC-0.37-A380-4P-1/2.1-10-6/L-Y18 | AC380V | 0.37KW | 1400RPM | 2.1CC/REV | 10MPA | 6L | 24V |
| PNC-2.2-A380-4P-1/4.8-10-15/L-Y18 | AC380V | 2.2KW | 1400RPM | 4.8CC/REV | 15L |
注: 異なる流量でのポンプ、圧力、モーター出力などのシステムパラメータが必要な場合は、当社のセールスマンにお問い合わせください。
