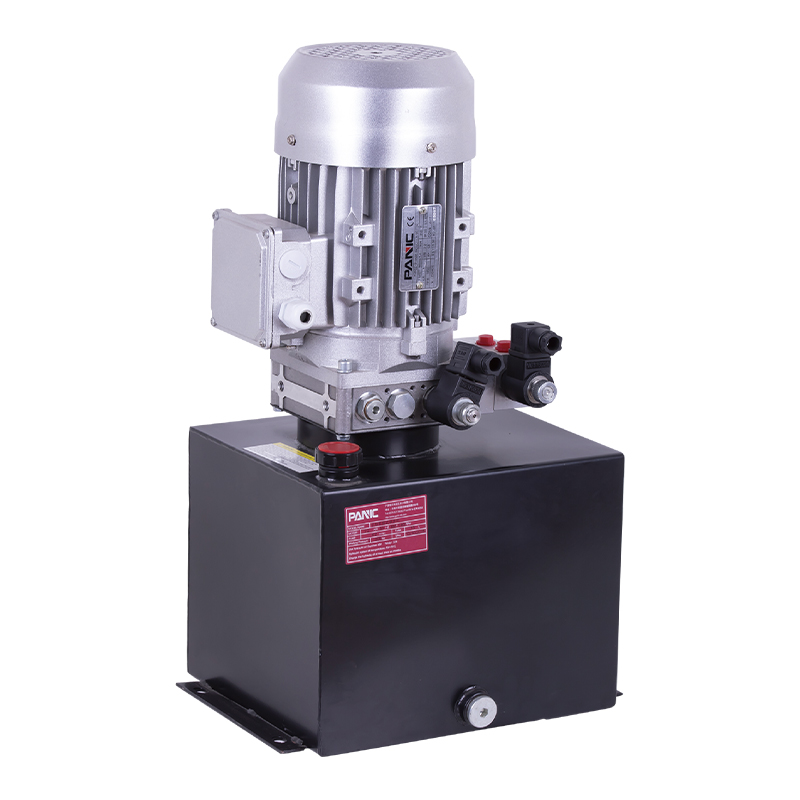

この油圧パワーユニットはシザーリフト用に設計されており、高圧ギヤポンプ、ACモーター、センターバルブブロック、カートリッジバルブ、オイルタンクが一体化されています。すべてのコンポーネントが緊密に連携して、効率的で信頼性の高い油圧システムの動作を保証します。ゼロリークの双方向チェックソレノイドバルブにより、2つの油回路を完全に分離することができ、2つの油回路の動作が互いに干渉することなく、システムの安定した動作が保証されます。
電圧は220～380Vで、オイルタンクは鉄製とプラスチック製からお選びいただけます。
この油圧パワーユニットの主な特徴は次のとおりです。
- ゼロリーク双方向チェックソレノイドバルブ: オイル回路を効果的に分離し、異なるオイル回路の動作が独立して互いに干渉しないようにし、システムの動作安定性を向上させます。
- 電圧の選択: は、さまざまな電源構成に適応するために 220V ～ 380V の電圧オプションをサポートします。
- 燃料タンクの材質の選択: 鉄タンクとポリタンクのオプションを用意しており、実際のニーズに合わせてカスタマイズするのに便利です。
この設計はシザーリフトに非常に適しており、スムーズで効率的な油圧駆動を実現し、システムの故障やメンテナンスの必要性を軽減します。電圧とタンクの材料を柔軟に選択できるため、ユーザーはさまざまなアプリケーション環境に合わせて多様な選択肢を得ることができます。
特記事項
パワーユニットはS3稼働システムのため、連続稼働はできません。 10 秒で開始し、90 秒で停止します。
取り付け前に、オイルシリンダー、オイルパイプ、ジョイントなどの油圧部品に不純物がないことを確認してください。
作動油の粘度は15～68stとします。夏場はNo.46耐摩耗性作動油、冬場はNo.32低温用作動油を推奨します。
オペレーティング システムを初めて起動した後、オイル タンク内のオイルが十分であるかどうかを確認します (通常、オイル タンクの 2/3)。
システムを最初の 100 時間使用した後、作動油を交換し、その後は 3000 時間ごとに作動油を交換する必要があります。

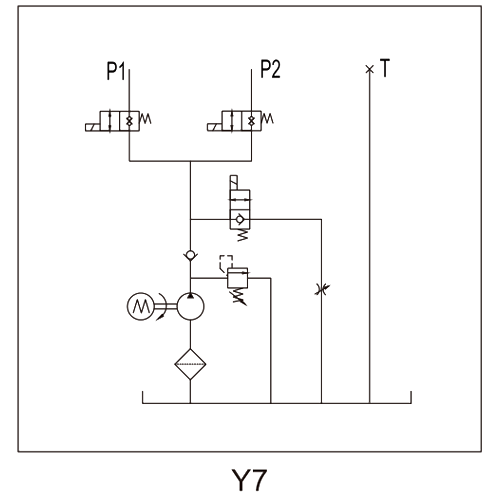

概略図
仕様
| モデル | ボルト | 力 | スピード | 変位 | プレッシャー | タンク | ソレノイドバルブボルト |
| PNC-2.2/S-A220-2P-1/2.1-25-15/L-Y7 | AC220V | 2.2KW | 2800RPM | 2.1CC/REV | 25MPA | 15L | DC24V |
| PNC-2.2-A380-4P-1/4.2-25-15/L-Y7 | AC380V | 1400RPM | 4.2CC/REV | AC220V |
注記。異なる流量でのポンプ、圧力、モーター出力などのシステムパラメータが必要な場合は、当社のセールスマンにお問い合わせください。
