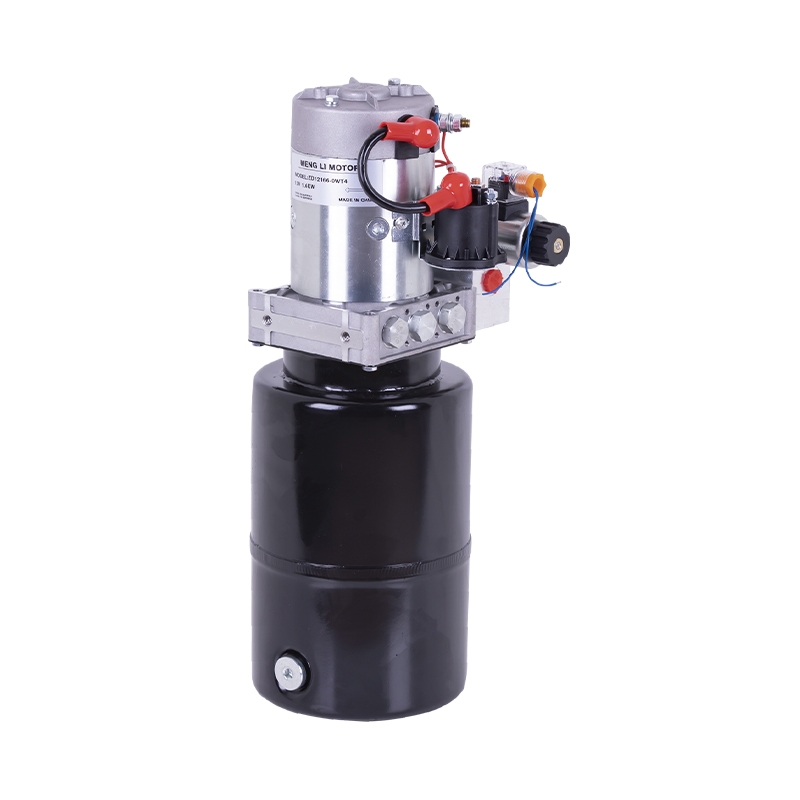

直流複動電源ユニット

この直流複動パワーユニットは、効率的な油圧駆動を必要とする各種機器向けに設計された統合油圧システムです。複動油圧シリンダに適しており、油圧ロックやスピードコントロールバルブを重畳することで、用途に応じた多彩な油圧機能を実現できます。

電磁弁を使用せず、モーターの正逆回転のみで逆転機能を実現するため、コンパクトでレイアウトスペースの狭いあらゆる機器に適しています。また、コンパクトな構造で安定した性能を発揮し、歩行車や昇降台などの機器に幅広く使用されています。モーター電圧 12-48v オプション。

見積もりを取得

前の記事 DCマイクロパワーユニット

次の記事直流単動電源ユニット

パラメータ
お問い合わせ

主な機能は次のとおりです。

- 電磁弁逆転: 油圧システムは電磁弁を介して逆転機能を実現します。ソレノイドバルブを正確に制御することで、油圧シリンダーがさまざまな作業条件下でリフトまたは押し引き動作を迅速かつスムーズに完了し、複雑な作業条件のニーズを満たすことができます。
- 複動油圧シリンダ適応： この直流複動パワーユニットは複動油圧シリンダ用に設計されており、油圧シリンダの双方向の動きを制御する必要がある機器に使用できます。持ち上げる、押す、引く、クランプするなどの動作を正確に制御し、動作の安定性と安全性を確保します。
- 油圧ロックとスピードコントロールバルブを重畳: ユーザーは必要に応じて油圧ロックや速度制御バルブを重ね合わせることができ、システムのより多くの機能を実現できます。たとえば、油圧ロックは負荷の変化による油圧シリンダの不安定を防ぎ、速度制御バルブは移動速度を正確に制御して吊り上げまたは移動プロセスのスムーズさを確保します。
- 軽量かつコンパクト： DC複動電源ユニットは、全体の設計がコンパクトで軽量であるため、スペースが限られた用途に適しています。コンパクトなレイアウトが求められる自動車、園芸機械、物流機器など、限られたスペースを有効活用し、機器の柔軟性と稼働効率を向上させます。
- モーターと電圧の選択: 出力範囲が 0.3KW ～ 4KW のモーターが用意されており、電圧は需要に応じて 12V ～ 48V から選択できるため、さまざまな仕様や電力要件を持つ機器に適応できます。
- 幅広い用途: このパワーユニットは、自動車、園芸機械、物流機器、建設機械などの分野で、特に高効率な油圧を必要とする限られたスペースの機器に幅広く使用されています。持ち上げ、傾斜、クランプ、または歩行機能のいずれにおいても、理想的な油圧駆動を提供できます。

安定した性能、柔軟な機能拡張性、コンパクトな設計により、多くの産業で幅広い用途に使用されている直流複動電源ユニットです。

ソレノイドバルブ逆転、重畳油圧ロックおよび速度調整バルブの構成により、複雑な作業条件下でのさまざまな油圧要件を満たすことができ、効率的で安全かつ正確に制御されるさまざまな油圧用途に適しています。

特記事項

パワーユニットはS3作動系のため、連続作動はできません。 10 秒で開始し、90 秒で停止します。

取り付け前に、オイルシリンダー、オイルパイプ、ジョイントなどの油圧部品に不純物がないことを確認してください。

作動油の粘度は15～68stとします。夏には No.46 耐摩耗性作動油、冬には No.32 低温用作動油を推奨します。

オペレーティングシステムを初めて起動した後、オイルタンク内のオイルが十分であるかどうかを確認します (通常、オイルタンクの 2/3)。

システムを最初の 100 時間使用した後、作動油を交換し、その後は 3000 時間ごとに作動油を交換する必要があります。

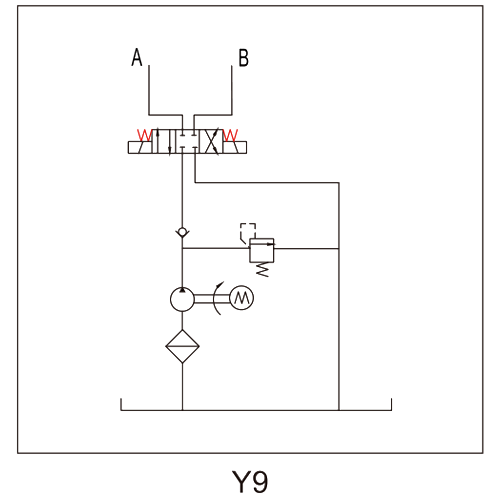

概略図

仕様

モデル	ボルト	力	スピード	変位	プレッシャー	タンク	ソレノイドバルブボルト
PNC-1.6-D12-1/1.6-20-5/L-Y9	DC12V	1.6KW	2800RPM	1.6CC/REV	18MPA	5L	DC12V
PNC-2.2-D24-1/2.7-20-6/L-Y9	DC24V	2.2KW	2600RPM	2.7CC/REV		6L	DC24V
PNC-3.0-D48-1/3.2-20-8/L-Y9	DC48V	3.0KW	2600RPM	3.2CC/REV		8L	DC48V

注: 異なる流量でのポンプ、圧力、モーター出力などのシステムパラメータが必要な場合は、当社のセールスマンにお問い合わせください。

ニュース

冷却分配ユニットガイド: データセンターにおける CDU の仕組み

業界ニュース 2026-07-06

A 冷却分配ユニット (CDU) は、データセンターの設備の水ループを、サーバーに直接接触するテクノロジー冷却ループから分離する機器であり、液冷導入が 40kW を超えるラック密度で確実に動作するかどうかに最も影響を与える単一コンポーネントです。ユニットを評価しようとしている人への簡単な答えは、CDU は熱交換器、ポンプ、バルブ、センサーを使用して 2 つの独立した液体ループ間の流量、圧力、温度、ろ過を制御します。選択するユニットは、一般的なカタログ仕様書に基づいたものではなく、ラックの熱負荷、設備の水温、冗長性要件に基...
もっと見る
CDU 冷却とは何ですか? なぜ今それが重要なのでしょうか?

業界ニュース 2026-06-29

液体冷却の説明 CDU 冷却とは何か、そしてそれが今重要である理由 CDU 冷却 — CDU の使用方法クーラント分配ユニットデータセンター内の温度、圧力、冷却液の流れを制御するための機能は、ニッチなオプションから、AI またはハイパフォーマンスコンピューティングのワークロードを処理するあらゆる施設のデフォルトアーキテクチャに移行しました。答えは簡単です。空冷の最高出力はラックあたり約 8 kW ですが、次世代 GPU クラスターを実行する最新の AI トレー...
もっと見る
HPU Motor Guide: Sizing, Types, Efficiency & Maintenance Tips

業界ニュース 2026-06-22

HYDRAULIC POWER UNIT FUNDAMENTALS What an HPU Motor Actually Does Inside a Hydraulic Power Unit An HPU motor converts electrical or mechanical input into the rotational force that drives the pump inside a Hydraulic Power Unit, generating the flow and pressure needed to move cy...
もっと見る
What Is a CDU Unit in a Data Center and Why It Matters?

業界ニュース 2026-06-15

What Is a CDU Unit in a Data Center and Why It Matters A CDU unit (Coolant Distribution Unit) in a data center is a liquid cooling infrastructure component that receives chilled water or coolant from a facility-level supply, conditions it to the precise temperature and press...
もっと見る

業界知識

Ningbo Panic Hydraulic Technology Co., Ltd. は、直流複動電源ユニット非標準的なコスト効率の高いカスタマイズされたソリューションと、国際的な大手企業 Hydronit および VIS との協力により、

質問: DC 複動電源ユニットの中心となる動作原理は何ですか?

答え：
このユニットは油圧トランスミッションの原理に基づいています。 DC 電源を通じてモーターを駆動し、油圧ポンプを制御して高圧流体を生成します。複動式設計により、流体がシリンダの両側から交互に出入りしてピストンが往復運動し、双方向の直線推力が出力されます。

コアコンポーネントには、DC モーター、油圧ポンプ、逆転バルブ、アクチュエーターシリンダーが含まれます。このシステムは、閉ループ制御を通じて正確なアクションの切り替えと力の出力を保証します。

Ningbo Panic Hydraulic Technology Co., Ltd. は、世界をリードする油圧技術を使用して、効率的なエネルギー変換メカニズムを統合し、流体力学設計を最適化し、エネルギー損失を削減し、全体的な応答速度を向上させます。

質問: DC 複動電源ユニットの主な利点は何ですか?

答え：
高効率：複動構造により双方向推力出力が得られるため、頻繁に起動停止や往復運動を必要とするシーンに適しており、単動形に比べて省スペース、省エネルギーを実現します。
低いメンテナンス要件: 密閉された油圧回路により、漏れのリスクとメンテナンスの頻度が軽減されます。ステンレス鋼シリンダーなどの耐久性のある素材により、長期的な安定性が保証されます。
正確な制御: 統合されたソレノイドバルブとフィードバックシステムにより、高精度の位置と速度の調整が実現され、産業オートメーションの要件に適合します。
Ningbo Panic Hydraulic Technology Co., Ltd. は、イタリアの Hydronit と VIS の高度な技術を組み合わせた費用対効果の高いカスタマイズされたソリューションを通じて、これらの利点を強化しました。たとえば、低摩擦材料を流体適合性設計に組み込んで耐用年数を延ばし、ユーザーの総所有コストを削減します。

質問: DC 複動電源ユニットの一般的な応用分野は何ですか?
答え：
産業機械：プレス機、射出成形機、工作機械などに広く使用され、信頼性の高い双方向推力を提供し、精密加工や自動組立ラインをサポートします。
モバイル機器: 昇降プラットフォームやフォークリフトなどの建設機械に適用され、現場環境での頻繁な作業に適応し、安全性と耐久性を確保します。
特殊車両: 電気トラックまたは AGV (無人搬送車) に組み込まれ、ステアリングおよびブレーキシステムの迅速な応答を実現します。
これらのアプリケーションでは、Ningbo Panic Hydraulic Technology Co., Ltd.のカスタマイズされたソリューションが重要な役割を果たします。たとえば、非標準AGV用のコンパクトなユニットの設計、低メンテナンスコスト設計によるダウンタイムの削減、機器の全体的な効率の向上などです。

質問: DC 複動電源ユニットを設計する際に考慮すべき主要な技術パラメータは何ですか?
答え：
出力範囲: 最大推力と引抜力は、通常はシリンダ直径、ストローク、システム圧力(10～30MPa範囲など)を参照して、負荷要件に従って決定されます。
流量制御: 油圧ポンプの流量は動作速度に直接影響します。スムーズな始動と停止を確保するには、モーター出力と逆転バルブの応答時間を一致させる必要があります。
環境適応性: ユニットは温度変化、振動、汚染に耐える必要があり、シール技術と材料の選択が重要です。
カスタマイズプロセス中、寧波パニック油圧技術有限公司は国際協力の経験を活用してこれらのパラメータを最適化します。たとえば、Hydronit の流体力学モデルを通じてエネルギー消費率が正確に計算され、特定の作業条件に適合する費用対効果の高いソリューションを顧客に提供します。

質問: Ningbo Panic Hydraulic Technology Co., Ltd. は、DC 複動電源ユニットの革新的なアプリケーションをどのように推進していますか?
答え：
非標準的なカスタマイズ機能: 同社はコンセプトから生産までの全プロセスのカスタマイズをサポートし、顧客のニーズに応じてユニットサイズ、出力特性、制御インターフェースを調整し、高度なカスタマイズを実現します。たとえば、モジュール式ユニットは、統合の複雑さを軽減するために特殊な機械用に設計されています。
技術統合の利点: イタリアの VIS および Hydronit との長期的な協力を通じて、世界をリードする油圧コンポーネントと制御アルゴリズムが導入され、ユニットのインテリジェンスと信頼性が向上しました。これには、リアルタイム監視と障害警告のための高度なセンサーの使用が含まれます。
コスト最適化戦略: 摩耗部品の数の削減や潤滑システムの最適化など、メンテナンスコストの低い設計と、コスト効率の高い材料の選択を組み合わせて、ユニットのライフサイクル全体を通じて競争力を維持することに重点を置きます。
これらの革新的な対策により、Ningbo Panic Hydraulic Technology Co., Ltd. は業界のベンチマークとなり、ユーザーが再生可能エネルギー機器やインテリジェント物流システムなどの新興分野で DC 複動電源ユニットを効率的に導入できるように支援しています。
