油圧パワーユニットのトラブルシューティングはどのように行うのですか? (トラブルシューティングガイド)

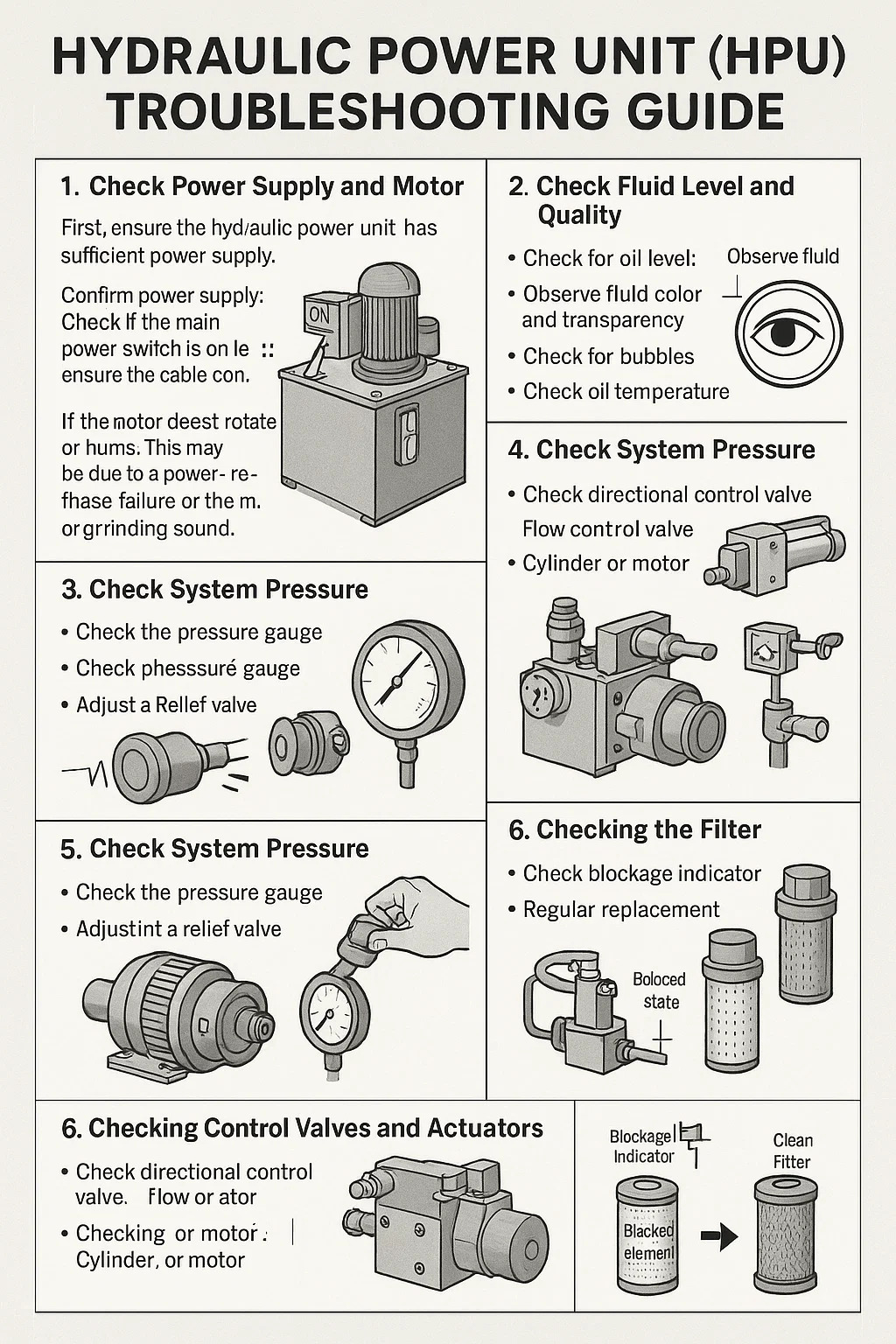

油圧パワーユニット (HPU) トラブルシューティングガイド

油圧システムに問題が発生した場合、通常は次の重要な点を確認することでトラブルシューティングを開始できます。

1. 電源とモーターを確認してください

まず、次のことを確認します。 油圧パワーユニット 十分な電力供給があり、正常に起動できます。
電源の確認: 主電源スイッチがオンになっているかどうかを確認し、ケーブルがしっかりと接続されていることを確認します。
モーター音を聞く：始動時のモーター音を聞いて、正常かどうかを確認します。
モーターが回転しない、またはハム音がする場合: 電源の欠相、電圧不足、またはモーターの過負荷保護が作動したことが考えられます。ヒューズとサーキットブレーカーを確認してください。
モーター音が鋭い、またはゴリゴリという音がする場合: ベアリングが損傷している可能性があるため、停止して修理する必要があります。

2. 液体のレベルと品質を確認します

作動油は油圧パワーユニット (HPU) の「血液」です。流体の状態はシステムのパフォーマンスにとって非常に重要です。
オイルレベルの確認：オイルタンクのレベルゲージを確認してください。オイルレベルが低下すると、ポンプが空気を吸い込み、騒音が発生したり、油圧ポンプが損傷したりする可能性があります。
液体を確認してください:
色と透明度を観察してください。通常の油圧作動油は清潔で透明である必要があります。液体が黒ずんでいたり、濁っていたり、乳白色の場合（おそらく水の浸入が原因）、液体を交換する必要があります。
気泡の確認: 多数の気泡は、システムが空気を取り込んでいることを示します。
油温を確認してください。油温が高い（過熱）と、油の劣化が促進され、シールが損傷します。

3. 油圧ポンプを確認する

油圧ポンプは、油圧パワーユニット内で圧力を生成する中心的なコンポーネントです。
ノイズをチェックします。
異常なノイズ (金切り音、クリック音): これは、吸引ラインの詰まり、空気の侵入、流体の粘度が不適切、またはポンプ自体の内部摩耗が原因である可能性があります。
吸引ラインを確認します。フィルターが詰まっていないか、パイプラインに漏れがないことを確認してください。
圧力を確認します。システムが必要な圧力を構築または維持できない場合は、ポンプがひどく磨耗しているか、リリーフバルブ (安全弁) が不適切に設定されているか、損傷している可能性があります。

4. システム圧力を確認する

システム圧力は必要なレベルに達しており、動作中に安定していますか?
圧力計を確認します。圧力計の読み取り値が通常の動作範囲内にあるかどうかを観察します。リリーフバルブの調整: リリーフバルブ (システムの安全弁) は、システムの最大作動圧力を設定するために使用されます。圧力が低すぎる場合は、リリーフバルブの設定を微調整してみてください (ただし、過度に調整しないでください)。調整が効かない場合はバルブスプールの固着やスプリングの破損が考えられます。

5. コントロールバルブとアクチュエーターの点検

制御バルブは作動油の方向と流量を制御する役割を果たし、アクチュエーター (シリンダーまたはモーター) は動作を実行する役割を担います。
方向制御バルブを確認します。バルブのスプールが正しい位置にスムーズに切り替わることを確認します。アクチュエータ（シリンダなど）の動きが遅い、または全く動かない場合は、バルブスプールの固着またはソレノイドコイルの故障が考えられます。
流量調整弁の確認：アクチュエータの動作速度が異常（速すぎる、遅すぎる）の場合は、流量調整弁が正しく設定されているか、閉塞していないか確認してください。
シリンダーまたはモーターを確認してください。
シリンダーの「クリープ」または位置ドリフト: これは、シリンダー内の内部シールの損傷、または制御バルブの漏れが原因である可能性があります。

6. フィルターの確認

フィルタは、作動油から不純物を除去し、システムコンポーネントを保護するために使用されます。
詰まりインジケーターを確認する: 多くのフィルターには詰まりインジケーターが付いています。インジケーターが詰まりを示している場合は、フィルターエレメントを直ちに掃除するか交換する必要があります。
定期交換：フィルタエレメントを長期間交換しないと、オイルの吸入に影響を与え、ポンプへの負担が増大し、さらにはシステム内のオイル不足を引き起こす可能性があります。
