水力発電ユニットのサイズはどのように決めればよいですか?

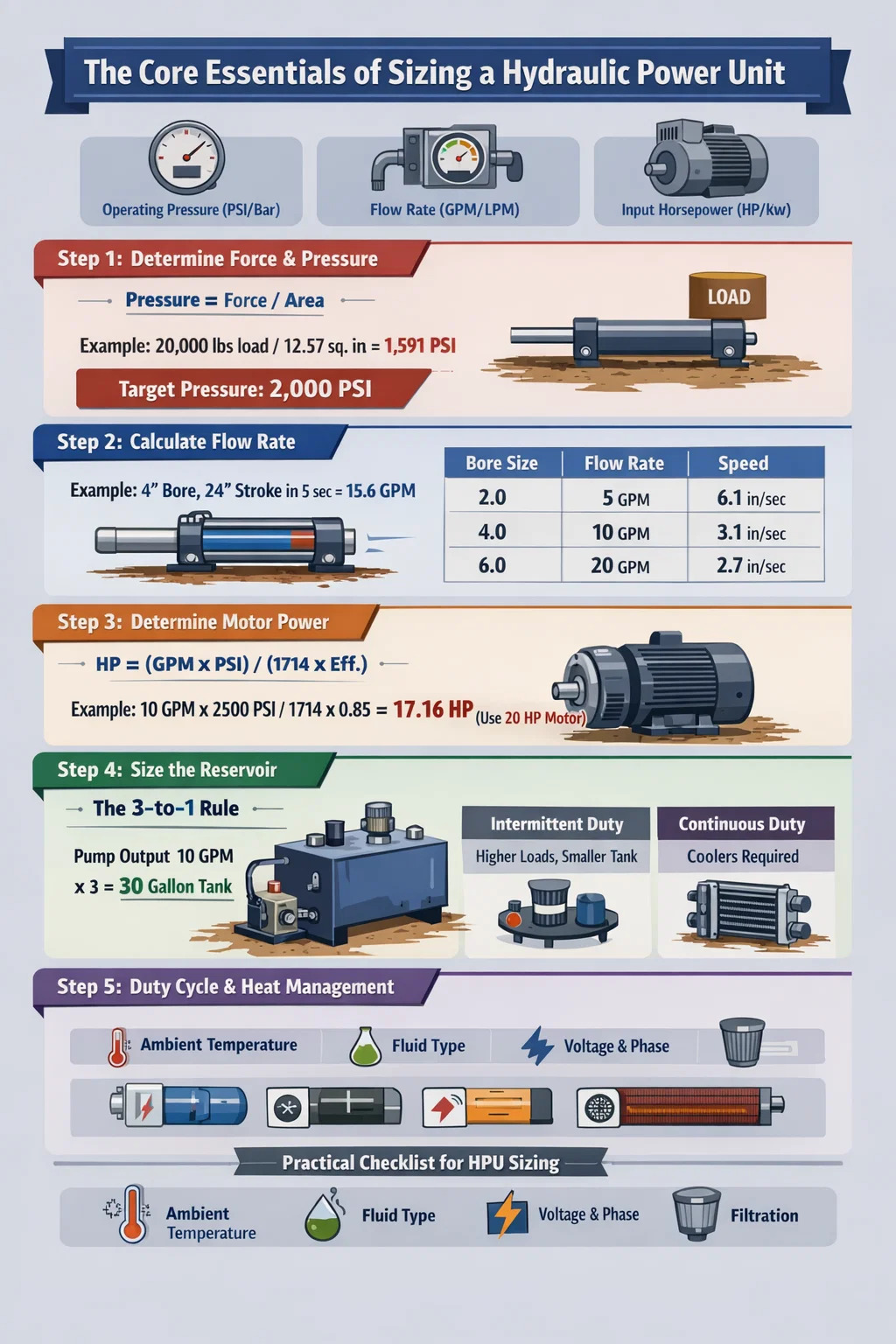

油圧パワーユニットのサイジングにおける重要な要素

サイズを適切に設定するには 油圧パワーユニット (HPU)、最初にアプリケーションの機械出力要件を定義する必要があります。このプロセスは、一般的なモーターを選択することではありません。これは、必要な力、動作速度、およびその結果としての流量と圧力の要求を決定する正確な順序です。基本的な答えは、次の 3 つの主要な計算にあります。 動作圧力 (PSI/バール) 、 流量 (GPM/LPM) 、 and 入力馬力 (HP/kW) .

不一致 油圧パワーユニット 極端なエネルギーの浪費と発熱（サイズが大きすぎる場合）、または機械的タスクの完了の失敗（サイズが小さすぎる場合）のいずれかにつながります。目標は、油圧ポンプの性能、リザーバーの容量、電気モーターまたはエンジンの強度のバランスをとることです。

ステップ 1: 力と圧力の要件を決定する

によって発生する圧力 油圧パワーユニット は負荷抵抗の直接的な結果です。圧力は恣意的に選択するものではありません。アクチュエータ (シリンダーまたはモーター) の表面積に基づいて計算します。

シリンダーフォースの計算式

必要な圧力を計算するには、次の式を使用します。 圧力 = 力 / 面積 。たとえば、物体を押すために油圧シリンダーが必要な場合、 20,000ポンドの荷重 そしてあなたはシリンダーを使用しています 4インチボア (面積 = 12.57 平方インチ)、必要な圧力はおよそ 1,591 PSI 。通常は、 10～20%の安全マージン 摩擦とライン損失を考慮して、 油圧パワーユニット 少なくともできるはずです 2,000 PSI .

• システムが遭遇する最大負荷を特定します。
• 油圧シリンダーの内径を決定します。
• 多くの場合、移動する力よりも大きい「離脱」力を考慮します。

ステップ 2: 必要な速度に対する流量の計算

1 分あたりのガロン (GPM) または 1 分あたりのリットル (LPM) で測定される流量は、機械の動作速度を決定します。の 油圧パワーユニット 一定時間延長するには、一定量のオイルをシリンダ内に移動させる必要があります。

例: 同じ場合 4インチボア cylinder 持っています 24インチストローク まで拡張する必要があります 5秒 、 you must first calculate the volume. The volume is roughly 1.3ガロン 。 1.3 ガロンを 5 秒で移動するには、 油圧パワーユニット おおよその能力のあるポンプが必要です 15.6 GPM .

ステップ 3: 電気モーターの馬力の計算

圧力と流量を決定したら、必要な入力電力を計算できます。 油圧パワーユニット 。標準的な経験則は「1500 PSI で 1 GPM に対して 1 HP」ルールですが、効率を高めるにはより正確な計算が必要です。

次の式を使用します。 HP = (GPM × PSI) / (1714 × 効率) 。ほとんどの油圧ポンプの効率定格は次のとおりです。 0.85と0.90 。システムが必要な場合は、 2,500 PSI で 10 GPM 、 the calculation would be (10 × 2500) / (1714 × 0.85), resulting in a requirement of roughly 17.16馬力 。この場合、標準を選択します 20馬力モーター あなたのために 油圧パワーユニット .

ステップ 4: 油圧リザーバー (オイル タンク) のサイズ決定

貯水池は重要なコンポーネントです。 油圧パワーユニット それはしばしば見落とされます。熱膨張、冷却、汚染物質の沈降を考慮に入れるのに十分な大きさでなければなりません。

3対1ルール

標準的な産業用途では、リザーバーは ポンプの GPM 出力の 3 倍 。もしあなたの 油圧パワーユニット を利用します 10 GPM ポンプ 、 the tank should ideally hold 30ガロン 液体の。これにより、オイルはポンプに吸い戻される前に熱を放散するのに十分な時間を「静止」します。

ただし、スペースが限られている場合、またはデューティ サイクルが断続的である場合は、 1対1または2対1の比率 、 provided you add an オイルクーラー 温度を管理するため。過剰な熱は、油圧シールと流体の寿命を縮める主な原因となります。

ステップ 5: デューティ サイクルと熱管理

あなたのデューティサイクル 油圧パワーユニット デザインに劇的な影響を与えます。 1 時間ごとに 10 秒間稼働するユニットと、工場のフロアで継続的に稼働するユニットのサイズは異なります。

• 断続的な勤務: システムにはサイクル間で冷却する時間が存在するため、より小さなリザーバーとより高いモーター負荷が許容されます。
• 継続勤務: 熱交換器の正確なサイズが必要です。を計算する必要があります。 熱負荷 (入力HPの約20〜30%) 油圧パワーユニット そのエネルギーを超過することなく消散できる 140°F (60°C) .

HPU サイジングのための実践的なチェックリスト

購入または構築を完了する前に、 油圧パワーユニット 、 verify the following environmental and mechanical factors:

1. 周囲温度: 極度の寒さにはヒーターが必要です。極度の暑さには大型のクーラーが必要です。
2. 液体の種類: 粘度はポンプ効率とモーターの起動トルクに影響します。
3. 電圧と位相: 電気モーターがオンになっていることを確認してください。 油圧パワーユニット 施設の電源に適合します (例: 230V 単相と 460V 三相)。
4. ろ過: 最も敏感なコンポーネント (通常はバルブ) に基づいてフィルターのサイズを決定します。

これらの計算手順に厳密に従うことで、 油圧パワーユニット 不必要なエネルギーコストや機械的故障を発生させることなく、その寿命全体にわたって信頼性の高い効率的なサービスを提供します。
