パワーユニットとは何ですか?ミニ油圧ユニットの説明

パワーユニットとは何ですか?直接的な答え

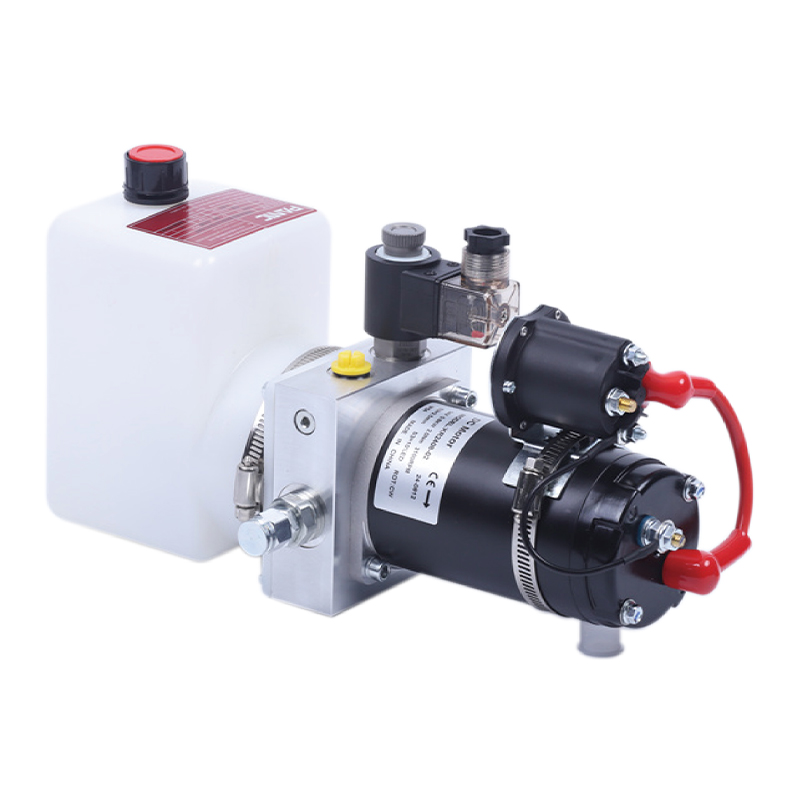

パワーユニットは、シリンダー、モーター、その他のアクチュエーターを駆動するための加圧流体動力を生成、貯蔵、供給する自己完結型システムです。ほとんどの産業の文脈では、この用語は 油圧パワーユニット (HPU) — 電動またはエンジン駆動のポンプ、液体リザーバー、バルブ、フィルター、および制御コンポーネントを 1 つの統合アセンブリに組み合わせたパッケージ。狭いスペース、モバイルプラットフォーム、またはベンチレベルのタスクのために機器が縮小される場合、それは一般に「」と呼ばれます。 ミニ油圧ユニット .

ポンプ、モーター、リザーバーがマシンフレーム全体に個別のコンポーネントとして取り付けられる標準的な油圧システムとは異なり、パワーユニットはすべてを単一の事前テストされたモジュールにまとめます。これは、購入者が回路全体を最初から設計するのではなく、1 つの部品番号、1 つの配線図、および 1 つの取り付けフットプリントを受け取ることを意味します。

つまり、パワー ユニットはあらゆる油圧システムの「エンジン ルーム」であり、ミニ油圧パワー ユニットは、制御キャビネット、移動カート、またはコンパクトなマシン ベース内に収まるほど小さく作られた同じエンジン ルームです。

この用語は業界全体で大まかに使用されることがあるため、隣接する概念から区別するのに役立ちます。油圧パワーユニットは、電源 (流体力ではなく電流を供給します) と同じではなく、スタンドアロンポンプ (独立して動作するために必要なリザーバー、バルブ、および制御ロジックを備えていない) とも同じではありません。真のパワーユニットは、すぐに実行できる完全なサブシステムです。電源に接続し、ホースを接続すれば、すぐに動作します。

定義はサイズではなく統合に重点を置いているため、同じ中心的なアイデアが 200 トンのプレスステーションから現場でパイプ曲げに使用される携帯用ポンプに至るまで拡張されます。その範囲にわたって変化するのは、パッケージング、制御の高度化、およびデューティ サイクルであり、基礎となる原理ではありません。

内部のコアコンポーネント ミニ油圧ユニット

サイズに関係なく、すべてのパワーユニットは同じ基本構成要素を共有します。ミニ油圧ユニットで変わるのは、スケール、ハウジング設計、統合レベルです。

1. モーターとポンプのアセンブリ

コンパクトな電気モーター — 通常は以下の範囲にあります。 0.5HP～5HP ミニユニットの場合は 10 HP 以上、標準の産業用ユニットの場合はギア、ベーン、またはピストンポンプに直接接続されます。ギアポンプは、安価で汚れに強く、保守が簡単であるため、ミニセグメントで主流を占めています。モーターとポンプのカップリングは通常、設置面積を最小限に抑えるために直接駆動され、長さやメンテナンスの手間が増えるベルトやギアボックスを避けます。

2. リザーバー（タンク）

リザーバーは作動油を貯蔵し、熱を放散し、空気と汚染物質を分離します。ミニユニットはタンクを次の時間に使用することがよくあります。 1リットルと10リットル 標準ユニットの 40 リットルと比較して、小規模では熱管理と流体の選択がより重要になるのはこのためです。タンク内のバッフルは、液体の戻りを遅くし、液体がポンプに引き戻される前に同伴空気を逃がす機会を与えるために、たとえ少量であっても使用されます。

3. 方向弁とリリーフ弁

ソレノイド方向弁はアクチュエータへの流路を制御し、リリーフ弁はシステムを過圧から保護します。ミニパワーユニットでは、スペースを節約するためにポンプハウジングに直接マニホールドされたカートリッジスタイルのバルブが使用されることがよくあります。このマニホールドのアプローチにより、外部ホース接続の数も減り、潜在的な漏れ箇所の数が減ります。これは、動作中に振動したり動いたりする機器にとっては大きな利点です。

4. ろ過

ミニシステムはより狭いクリアランスと小さなオリフィスを使用するため、濾過はさらに重要になります。精密部品の早期摩耗を防ぐには、定格 10 ～ 25 ミクロンのリターン ライン フィルタを使用するのが標準的です。一部の設計では、特に粉塵の多い環境で頻繁に液体を補充するユニットでは、保護の二次層としてサクションストレーナを追加しています。

5. 制御インターフェース

圧力計、圧力スイッチ、さらには IoT ベースの状態監視用のオンボード センサーがパッケージを完成させ、オペレーターがユニットを開けずにパフォーマンスを追跡できるようにします。より高度なミニユニットでは、小型のプログラマブルコントローラーが立ち上がり、滞留時間、圧力設定値を自動的に管理できるため、オペレーターが各サイクル中にゲージを手動で監視する必要がなくなります。

6. ハウジングと取り付けフレーム

ミニユニットはスペース効率が最も重要であるため、ハウジングは他の油圧コンポーネントと同様に設計されています。アルミニウムまたはコーティングされたスチールフレームが一般的で、重量と剛性のバランスをとるために選択され、対象業界全体で使用される標準的なカート、キャビネット、またはパネルの寸法に合わせて取り付け穴の位置が決められています。

標準動力ユニット vs ミニ油圧動力ユニット

フルサイズのパワーユニットとミニパワーユニットのどちらを選択するかは、力の要件、デューティサイクル、利用可能な設置スペースによって決まります。以下の表は、購入者が最も頻繁に評価する実際的な違いをまとめたものです。

どちらの形式も普遍的に「優れている」というわけではありません。連続的な高負荷プレスや大型の移動機械には標準パワーユニットが正しい選択であり続けますが、ミニ油圧パワーユニットは力が必要であるが、周囲の機器、予算、またはデューティサイクルが完全な産業用設備を正当化できない場合には常に正しい選択です。

ミニ油圧ユニット内で使用されるポンプの種類

ポンプはあらゆるパワーユニットの心臓部であり、ポンプのタイプの選択はコスト、騒音、効率、圧力能力に直接影響します。 3 つのデザインがミニセグメントを支配しています。

ギヤ ポンプは、軽度の流体汚染に十分耐え、交換も安価であるため、ほとんどのミニ油圧パワー ユニットの構築では依然としてデフォルトの選択肢です。ベーンポンプは、研究室や屋内オフィスに隣接した環境など、騒音が懸念される場合に選択されます。ピストン ポンプは、ギア ポンプが確実に維持できる圧力を超えるハイエンドのミニ ユニットに使用されますが、単価は著しく高くなります。

流体がシステム内をどのように流れるか

フロー パスを理解すると、後で問題を診断しやすくなります。一般的なミニ油圧パワー ユニットでは、シーケンスは次のように実行されます。

1. 流体はリザーバから吸引ストレーナを通ってポンプ入口に引き込まれます。
2. ポンプは流体を加圧し、方向制御弁に向かって押します。
3. バルブは、必要な方向に流れをアクチュエーター (シリンダーまたは油圧モーター) に送ります。
4. 過剰な圧力はリリーフバルブを通ってタンクに排出され、シールとホースを保護します。
5. 戻り流体は戻りラインフィルターを通過してからリザーバーに戻り、次のサイクルに備えます。

ミニユニットではコンポーネント間の配管距離が非常に短いため、ラインの摩擦による圧力損失が最小限に抑えられます。これは、コンパクトな統合設計の実際的な利点の 1 つです。稼働時間が短いということは、フィッティングの数も少なくなることを意味し、その結果、時間の経過とともにシールが破損する可能性のあるポイントの数が減ります。

比例バルブまたはサーボ補助バルブを備えたユニットでは、流路にフィードバック ループが追加されます。圧力トランスデューサーが実際の出力をコントローラーに報告し、固定されたリリーフ設定に依存するのではなく、バルブの位置をリアルタイムで微調整します。これは、速度よりも再現性のある力が重要な精密クランプやテストベンチ用途で使用される小型ユニットでますます一般的になってきています。

ミニ油圧ユニットの使用場所

ミニ油圧パワー ユニットは、エンジニアが油圧力を必要とするが、完全な産業システムを設置する余地や予算がない場合に使用されます。一般的なアプリケーションには次のものがあります。

• 配送車両のリフトテーブル、テールリフト、シザーリフト機構
• ドックレベラーおよび小型マテハン装置
• ポータブル クリンパ、プレス、プーラーなどの移動式油圧ツール
• 自動テストベンチと実験室用シミュレーション装置
• コンパクトなオートメーションセル、ロボットグリッパー、クランプステーション
• 農業用アタッチメントおよび小型ユーティリティビークル
• 公共交通機関車両の車椅子用リフトとバリアフリー設備
• 小型ウインチや操舵補助システムなどの小型船舶甲板機器

これらのアプリケーションに共通するのは、 小さなパッケージで高い力を発揮 — 電動リニアアクチュエータは、特に負荷が重いが動作が短く頻度が低い場合、同じ価格帯で常に一致するとは限りません。

購入前に確認すべき主な仕様

適切なパワーユニットを選択するには、仕様をアクチュエータとそれが機能するデューティサイクルに適合させる必要があります。購入者は注文する前に以下を確認する必要があります。

適切なユニットのサイジング: 実例

多くの場合、部品の購入者にとってサイジングの計算は最も不安を感じるものですが、そのプロセスは一貫した再現可能なパターンに従います。必要な小型リフト テーブル アプリケーションを検討してください。 2,000kg 内径 40 mm のシリンダーを通る吊り上げ力。

1. シリンダー面積の計算: ボア 40 mm の場合、有効ピストン面積はおよそ 12.6 cm² です。
2. 必要な力をピストン面積で割ると、必要な圧力が求められます。この例では、約 1,590 PSI です。
3. 15 ～ 20% の安全マージンを追加すると、目標使用圧力は約 1,800 ～ 1,900 PSI になります。
4. 必要なシリンダ移動時間を決定して、必要な流量を計算します。より高速なリフトにはより高い流量が必要となるため、より大きなポンプまたはより高いモータ速度が必要になります。
5. 実際の出力は流体の粘度や温度によって変化するため、単一のスペックシートの数値ではなく、メーカーが公表している性能曲線と結果を照合してください。

この同じ 5 ステップのアプローチは、リフト テーブル、小型プレス、移動式油圧ツールのサイジングに適用されます。変更されるのは入力数値のみです。

耐用年数を延ばすメンテナンスの実践

ミニ油圧パワーユニットはより少ない流体量で動作するため、一般に大規模な産業用システムよりも汚染や熱の影響を受けやすくなります。いくつかの習慣が寿命に目に見える違いをもたらします。

液体の交換とサンプリング

小さなリザーバーでは、その体積に比べて流体がより頻繁に循環するため、酸化と粒子の蓄積がより早く起こります。多くのメンテナンス チームは、500 ～ 1,000 稼働時間ごとに液体をサンプリングし、目に見える劣化を待つのではなく、固定スケジュールで完全に交換します。

フィルターの交換

リターンフィルターが詰まるとリリーフバルブの作動が激しくなり、内部温度が上昇します。目詰まりインジケーターが作動したときだけではなく、メーカーが指定した間隔でフィルターエレメントを交換すると、計画外のダウンタイムを回避できます。

シールとホースの検査

ミニユニットは移動式または振動の起こりやすい機器内に設置されることが多いため、固定式の工業用ポンプよりも頻繁にフィッティングの浸出や緩みをチェックする必要があります。すべてのフィッティングとホースの動作を毎月簡単に目視チェックすることで、ほとんどの漏れを故障になる前に発見できます。

温度監視

流体量が少ないと、継続的な負荷がかかると温度が急速に上昇します。流体温度を以下に保つ 60°C (140°F) ほとんどの鉱物油ベースのシステムでは、粘度の維持とシールの完全性の維持に役立ちます。

ファスナーと振動のチェック

モバイル機器に取り付けられたユニットは継続的に振動を受けるため、時間の経過とともに取り付けボルトや電気接続が緩む可能性があります。取り付け金具の定期的なトルクチェックは、位置ずれによるポンプの摩耗を防ぐ低コストの習慣です。

よくある問題と実際的な解決策

考慮すべきコスト要素

ミニ油圧パワーユニットの価格は、モーターの馬力だけでは決まりません。見積もりを評価するバイヤーは、総合価格だけを比較するのではなく、次のコスト要因を並べて確認する必要があります。

• ポンプのタイプ — ギアポンプが最も経済的ですが、ピストンポンプはプレミアムです。
• バルブ構成 - 比例バルブとサーボバルブは固定オン/オフソレノイドバルブよりもコストがかかります
• ハウジングの材質と仕上げ - 耐食性コーティングによりコストは増加しますが、屋外での耐用年数は延長されます
• 付属の計装 - 圧力センサーとデジタル ディスプレイにより単価は上がりますが、将来のトラブルシューティング時間が短縮されます
• 認証およびテストの文書化 - 工場での受け入れテストにより、リードタイムとコストが増加しますが、現場での試運転のリスクは軽減されます。

濾過、センサー、または腐食保護にかかる初期費用は若干高くなりますが、特に過酷な環境や移動環境では、ユニットの耐用年数にわたるメンテナンス費用の削減によって回収できることがよくあります。

インストールのベストプラクティス

たとえよく作られたミニ油圧パワーユニットであっても、取り付けが不十分だと性能が低下します。いくつかの実践により、初期の問題を一貫して防止できます。

取付方向

メーカーの指定された方向に正確に従ってください。多くの小さなリザーバーは重力による吸引に依存しており、ユニットを斜めに取り付けるとポンプの入口が不足し、キャビテーションが発生する可能性があります。

ホースの取り回し

ホースの長さをできるだけ短く真っ直ぐにし、流れを制限したり、振動によって早期に破損する応力点を生じさせたりするきつい曲げ半径を避けてください。

電源供給

設置場所の実際の電源に対してモーターの電圧、位相、電流が引き込まれていることを確認します。配線が過小であることが、新しく設置されたユニットで迷惑なモータートリップの一般的な原因です。

初期の液体の充填と排出

ユニットを使用する前に、ゆっくりと充填し、無負荷でアクチュエータを数回フルストロークさせてください。これにより、後でアクチュエータの反応がスポンジ状になったり遅延したりするのではなく、閉じ込められた空気がシステムの外に排出されます。

安全上の考慮事項

油圧システムは圧力下でエネルギーを蓄えるため、設置面積が小さくてもそのリスクは軽減されません。いくつかの安全対策は特にコンパクトパワーユニットに適用されます。

• 低圧ミニユニットであっても、継手を取り外す前に必ずシステムを完全に減圧してください。
• ユニットによって駆動されるシリンダーやレバーによって作られる挟み込み点に手や工具を近づけないでください。
• リリーフバルブが正しく設定されていないと、圧力がホースまたは継手の定格を超える可能性があるため、コンポーネントを交換した後はリリーフバルブの設定を確認してください。
• 互換性のある作動油のみを使用してください。互換性のない作動油を混合すると、シールが劣化し、予期しない漏れが発生する可能性があります。
• 複数のオペレータが機器を操作する可能性があるモバイルまたはカートに取り付けられたユニットに、緊急遮断ポイントを明確にラベル付けします。

環境および液体の廃棄に関する考慮事項

リザーバ容積が小さいため、ミニ油圧パワーユニットの流体交換は比較的低コストで行えますが、流体自体は依然として適切な取り扱いが必要です。使用済みの作動油は、一般廃棄物と一緒に廃棄するのではなく、認可を受けたリサイクル業者を通じて収集および処分する必要があります。水源、食品加工ライン、または環境に敏感なエリアの近くで動作する用途では、標準的な鉱物油の代わりに生分解性エステルベースの油圧作動油が指定されることが多く、漏洩時の環境リスクの軽減と引き換えに多少のコスト増加が見込まれます。

2026 年のパワーユニット設計を形作るトレンド

現行世代のコンパクト油圧機器には、いくつかの設計変更が見られます。

設置面積は小さく、密度は高くなります

マニホールドの統合により、流量と圧力定格は一定に保たれながら、ミニ油圧パワー ユニットの物理的サイズが縮小し続けています。これは主に、1 センチメートルの空間が重要となるモバイルおよびロボット用途からの需要によって推進されています。

状態監視を標準装備

かつてはオプションのアドオンだった圧力センサーと温度センサーがデフォルトの機能として組み込まれることが増え、事後修理ではなく予測メンテナンスのスケジュール設定が可能になりました。

エネルギー効率の高いモーターのペアリング

小型モーターと組み合わせた可変速ドライブは、多くの新しいミニパワーユニット設計の固定速度セットアップに取って代わり、断続的にフル出力のみを必要とするユニットのアイドルエネルギー消費を削減します。

モジュール式で保守可能な設計

新しいミニユニットでは、リザーバー全体を空にすることなく保守できるモジュール式カートリッジバルブと交換可能なフィルターハウジングがますます好まれており、定期メンテナンスに伴うダウンタイムが削減されます。

プロジェクトに適したミニ油圧パワーユニットの選択

ほとんどの経験豊富なバイヤーは、モーターのサイズから始めるのではなく、アクチュエーターの要件から逆算して検討します。

• アクチュエータに必要な力を計算し、シリンダ径に基づいて必要な圧力に換算します。
• 希望のサイクル速度を決定して最小流量を設定します
• ライン損失と将来の負荷変化を考慮して、圧力と流量の両方に約 15 ～ 20% の安全マージンを追加します。
• タンクの形状やモーターの配置を決定する前に、設置可能なスペースと向きを確認してください。
• 電源を現場に合わせます - 多くのモバイル アプリケーションには、AC ではなく DC 電源のミニ ユニットが必要です
• 将来のメンテナンスにかかる長いリードタイムを避けるために、メーカーが予備のシールキットとフィルターエレメントを現地で供給できることを確認してください。

サプライヤーに連絡する前にこれらの手順を実行すると、通常、見積もりサイクルが短縮され、設置後のコストのかかるサイズ変更が回避されます。

よくある質問

パワーパックとパワーユニットの違いは何ですか?

この 2 つの用語は、油圧業界では一般に同じ意味で使用されます。 「パワーパック」はヨーロッパの用語でより一般的ですが、「パワーユニット」は北米でより広く使用されています。どちらも同じ統合されたポンプ、モーター、リザーバー、バルブアセンブリを指します。

ミニ油圧パワーユニットはバッテリー電源で動作できますか?

はい。多くのミニユニットは、車両のリフトゲートやポータブルツールなど、AC 電源が利用できないモバイル機器やバッテリー駆動の機器向けに、12V または 24V DC モーターを中心に設計されています。

一般的なミニパワーユニットの寿命はどれくらいですか?

液体のメンテナンスとろ過を適切に行うことで、軽度から中程度の負荷のアプリケーションにおいてほとんどのユニットが確実に動作します。 5,000～10,000時間 ただし、実際の寿命はデューティサイクルと流体の清浄度に大きく依存します。

小型パワーユニットにはどのような作動油を使用する必要がありますか?

流体の選択は動作温度と用途によって異なります。汎用鉱油作動油 (ISO VG 32 または 46) はほとんどの屋内産業用途に対応しますが、環境に敏感な環境や高温環境では生分解性または耐火性の流体が選択されます。

ミニユニットは標準パワーユニットを置き換えるのに十分強力ですか?

それは力と流量の要件に完全に依存します。ミニユニットは標準ユニットの圧力定格と同等かそれを超えることができますが、流量出力が低く、リザーバが小さいため、連続的な高負荷運転よりも断続的な作業に適しています。

リザーバーのサイズを正しく設定するにはどうすればよいですか?

一般的な経験則では、リザーバーのサイズをポンプの毎分定格流量の約 2 ～ 3 倍に設定します。これにより、流体が再循環する前に冷却して同伴空気を放出するのに十分な滞留時間が得られます。

ミニパワーユニットは屋外で使用できますか?

はい、ユニットが適切な侵入保護定格を備えており、選択された流体が予想される周囲温度範囲に適合している場合に限ります。屋外または洗浄での使用を目的としたユニットには、通常、密閉型コネクタと耐腐食性ハウジングが追加されます。

ミニパワーユニットが熱くなる原因は何ですか?

過熱は、ほとんどの場合、デューティ サイクルに比べてリザーバーのサイズが小さいこと、部分的に詰まったフィルターによって流体がリリーフ バルブを繰り返し通過すること、またはユニットの定格よりも高温の周囲環境での動作によって引き起こされます。

ミニ油圧パワーユニットの操作には特別な訓練が必要ですか?

基本的な操作は簡単ですが、メンテナンスを行う前に、機器独自の操作マニュアルに従って、安全な減圧手順、液体の取り扱い、およびロックアウト手順について担当者を訓練する必要があります。

作動油はどれくらいの頻度で交換する必要がありますか?

交換間隔は液体の種類や動作条件によって異なりますが、多くのメンテナンス プログラムでは、1,000 ～ 2,000 稼働時間ごとに液体を完全に交換するようにスケジュールされており、これに加えて、早期の汚染を発見するために定期的なサンプリングが行われます。
