油圧とは何ですか?仕組みと主な用途

油圧とは何か — 直接の答え

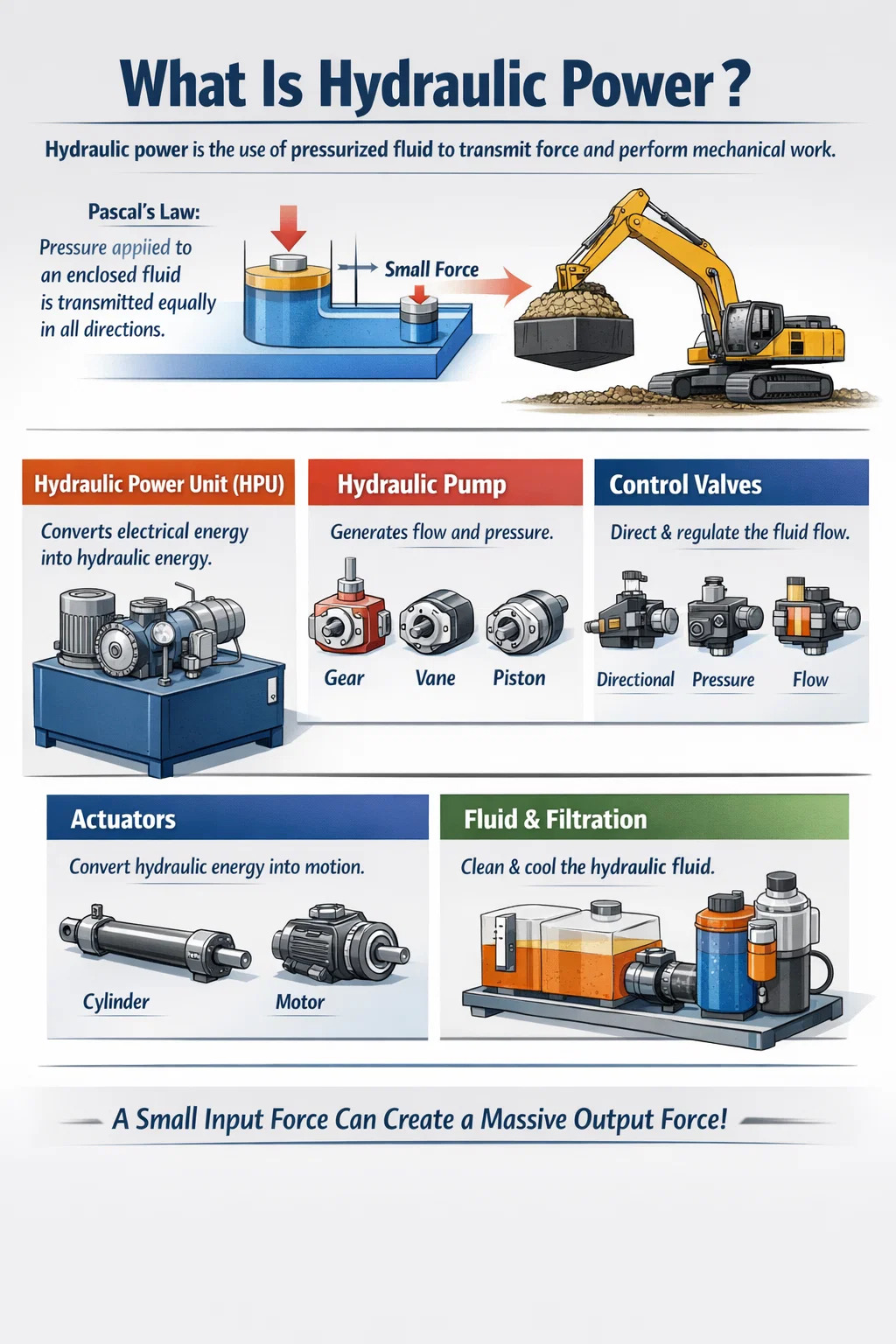

油圧力は、力を伝達し、機械的作業を実行するために、加圧流体 (ほとんどの場合は油ベース) を使用することです。基本原理はパスカルの法則です。密閉された流体に加えられる圧力は全方向に均等に伝達されます。これは、小さなピストン領域に作用する比較的小さな入力力が、より大きなピストン領域での巨大な出力力に増幅される可能性があることを意味します。実際には、コンパクトな油圧シリンダが 30 トンの掘削機のバケットを持ち上げたり、数千キロニュートンでプレスをクランプしたり、船舶のステアリング ギアを正確かつ再現可能な精度で駆動したりできるのは、このためです。

油圧システムのエネルギー源は、 油圧パワーユニット (HPU) — 水力パワーパックまたは発電所と呼ばれることもあります。流体を加圧するポンプを駆動することによって、電気 (またはディーゼル) エネルギーを油圧エネルギーに変換し、その圧力をホース、バルブ、シリンダーを通じて作業が必要な場所に分配します。適切なサイズの HPU がなければ、最も洗練されたダウンストリーム コンポーネントであっても信頼性の高いパフォーマンスを発揮することはできません。

油圧出力はキロワット (kW) または馬力 (HP) で測定され、システム圧力は bar または PSI で評価されます。産業用油圧システムは通常、次の間で動作します。 150 バール (2,175 PSI) および 350 バール (5,076 PSI) ただし、航空宇宙または海底用途の超高圧システムは 700 bar を超える場合があります。流量（リットル/分（L/min）またはガロン/分（GPM）で測定）はアクチュエータの速度を決定し、圧力は力の出力を決定します。

油圧システムのコアコンポーネント

完全な油圧回路は、相互に依存するいくつかのコンポーネントで構成されています。それぞれが特定の役割を果たします。いずれかの部分に弱点があると、システム全体のパフォーマンスが低下します。

油圧パワーユニット (HPU)

HPU はシステムの心臓部です。通常、多くの設計では、電気モーターまたは燃焼エンジン、油圧ポンプ、流体貯蔵用のリザーバー (タンク)、熱交換器または冷却回路、濾過アセンブリ、圧力リリーフバルブ、およびアキュムレーターで構成されます。タンクの容量は、コンパクトなパワーパックの数リットルから大規模な産業ステーションの数千リットルまで多岐にわたります。産業用 HPU のモーター定格は通常、次の範囲に及びます。 0.37kW～500kW超 、アプリケーションの需要に応じて。

油圧ポンプ

ポンプは機械エネルギーを油圧の流れに変換します。産業用途で主流の 3 つのポンプ タイプは、ギア ポンプ (コスト効率が高く、圧力は最大 250 バール)、ベーン ポンプ (スムーズな流れ、70 ～ 175 バール)、およびピストン ポンプ (圧力と効率が最も高く、最大 420 バール以上) です。可変容量ピストンポンプは、負荷需要に合わせて流量出力を調整し、エネルギー消費を削減するため、特に評価されています。 20～40% 固定排気量の代替品と比較して。

コントロールバルブ

方向制御バルブは、流体を正しいアクチュエータに送ります。圧力制御バルブ (リリーフ、減圧、シーケンス) は回路を保護し、力の出力を管理します。流量制御バルブはアクチュエータの速度を制御します。最新のシステムでは、電子信号に応答して閉ループ制御を可能にする比例弁またはサーボ弁の使用が増えています。これは、CNC 機械、射出成形、ロボット工学に不可欠です。

アクチュエーター

アクチュエータは油圧エネルギーを機械的仕事に変換します。リニアアクチュエータ（シリンダ）は押す力・引く力を発生させ、油圧モータは回転トルクを発生させます。シリンダーの内径は、小型機械の 20 mm から大型プレス装置の 1,000 mm 以上まで多岐にわたります。 300 bar で動作する 200 mm ボアのシリンダーは、約 942 kN (約96トン) クランプ力または持ち上げ力。

流体とろ過

作動油は、動力の伝達、内部コンポーネントの潤滑、熱の放散、隙間のシールという 4 つの機能を同時に果たします。 ISO VG 46 鉱物油は、産業機械に最も広く使用されているグレードです。汚染は油圧故障の主な原因です。流体動力業界の研究では、次のことが一貫して示されています。 油圧システムの故障の 70% 以上 汚染に関連しています。目標清浄度は通常、サーボ システムの場合は ISO 4406 クラス 16/14/11、標準回路の場合は 18/16/13 です。

油圧パワーユニットの仕組み - ステップバイステップ

HPU の内部シーケンスを理解すると、トラブルシューティングとシステム設計の両方に役立ちます。

1. 電気モーターが始動し、油圧ポンプを固定速度または可変速度で駆動します。
2. ポンプはリザーバから吸引ストレーナを介して流体を吸引し、加圧して圧力ラインに送ります。
3. 圧力リリーフバルブがシステムの最大圧力を設定します。下流の需要が低い場合、過剰な流れはリリーフバルブを通ってタンクに戻り、熱に変換されます。これがエネルギー効率が重要となる理由です。
4. 加圧流体はホースまたは鋼管を通って方向制御弁マニホールドに送られます。
5. オペレータまたは PLC がバルブにシフト信号を送信すると、流体が関連するアクチュエータに送られます。アクチュエータは命令に応じて伸縮、回転します。
6. アクチュエータからの戻り流体は戻りフィルタを通ってリザーバに戻り、コンポーネントの摩耗によって発生した粒子が除去されます。
7. 熱交換器または送風冷却器は、油の温度を推奨範囲内に維持します。通常は、 35℃～60℃ — シールを保護し、粘度を維持します。
8. センサーは圧力、温度、液面を監視し、データをコントロール パネルまたは SCADA システムに送信してリアルタイム監視します。

アキュムレータ (ガス充填ブラダーを備えた圧力容器) を追加すると、油圧エネルギーを蓄え、バースト需要のシナリオで放出できるため、HPU がピーク負荷要件を満たしながら小型のモーターを使用できるようになります。この技術は、プレス ブレーキ機械やダイカスト装置で一般的です。

油圧動力と電気および空圧動力

エンジニアは、設計に着手する前に、油圧、電気、空圧システムを頻繁に比較します。それぞれのアプローチには、真の強みと具体的な制限があります。

コンパクトな形状で非常に大きな力を必要とする用途では、油圧力が明らかに有利です。 500 kN を生成する油圧シリンダーの重量は 30 kg になる可能性があります。ボールねじ電動アクチュエータで同じ力を実現するには、5 倍の重量のシステムが必要になる可能性があります。逆に、ミリメートル未満の位置決め精度とゼロリーク要件が重要な場合は、工作機械や半導体装置における古い油圧設計が電気サーボドライブに大幅に置き換えられています。

最新の電気油圧システムは両方の世界を組み合わせています。可変速サーボ モーターが油圧ポンプを駆動し、油圧の力密度を維持しながら電気作動に近い効率でオンデマンドの圧力と流量を供給します。これらのサーボ油圧パワー ユニットは、射出成形や金属成形で急速に採用が進んでいます。

主要産業と水力の応用

油圧動力は、重荷重の移動、成形、力制御を伴うほぼすべての分野に組み込まれています。世界の油圧機器市場は約 2023年に400億ドル 建設活動と産業オートメーションの需要に牽引され、2030 年まで約 4.5% の CAGR で成長すると予測されています。

建設および移動機器

掘削機、ブルドーザー、クレーン、ローダーは、ブーム、アーム、バケットの動きを完全に油圧に依存しています。標準的な 20 トンの掘削機には、およその電力を供給する油圧ユニットが搭載されています。 130～180kW 約 350 bar のシステム圧力で。最新の掘削機の負荷感知油圧システムは、必要な瞬間的な掘削力に合わせてポンプ容量を自動的に調整し、古い定圧システムと比較して燃料消費量を最大 25% 削減します。

金属成形とプレス技術

スタンピング、鍛造、深絞り、ダイカスト用の油圧プレスには、制御された非常に高い型締力が必要ですが、機械式ドライブでは達成するのが困難です。大型鍛造プレスは 5,000万～75,000万 (メガニュートン)、並行して動作する複数の HPU によって駆動されます。板金曲げ用のプレス ブレーキ機は、サーボ油圧パワー ユニットを使用して、±0.01 mm のラム位置再現性を達成しています。これは、固定流量油圧回路では不可能な仕様です。

オフショアおよび海洋油圧機器

海中油圧システムは、海上プラットフォームの噴出防止装置 (BOP)、遠隔操作車両 (ROV)、およびアンカー ウインドラスを制御します。最大 690 bar 定格の高圧水力発電ユニットは、深海の BOP 制御システムで使用されます。船の甲板機器 (クレーン、ハッチ カバー、船尾ランプ) は、船全体に圧力を分散する集中型水力発電所に依存しています。

工業製造業

射出成形機、ダイカスト機、ゴム加硫プレス、製紙工場の設備はすべて専用の HPU を使用します。一般的な 1,000 トンの射出成形機には、定格定格の油圧ユニットが必要です。 55～75kW 流量100～200L/min。これらの機械をサーボ油圧 HPU に移行すると、通常、生産サイクルごとに電力消費量が 30 ～ 60% 削減されます。

航空宇宙と防衛

航空機の操縦翼面、着陸装置、および逆推力装置は、次の場所で作動する油圧システムに依存しています。 207 バール (3,000 PSI) 古い民間航空機では 345 バール (5,000 PSI)、ボーイング 787 やエアバス A380 などの新しい設計では 345 バール (5,000 PSI)。高圧で動作させることで重量が軽減され、コンポーネントの小型化と軽量化が可能になります。軍用車両 (戦車、榴弾砲、潜水艦潜望鏡) も同様に、コンパクトな油圧システムに依存しています。

再生可能エネルギー

風力タービンのピッチ制御システムは、各ブレードの角度を調整して電力の獲得を最適化し、速度超過を防止しますが、油圧アキュムレーターとシリンダーを使用します。油圧ピッチ システムは通常、送電網の故障時に安全にフェザー ブレードにバックアップ エネルギー貯蔵 (アキュムレータ内) を提供します。この安全機能は、極度の寒さや暑さでも電気油圧システムが確実に処理します。

適切な油圧ユニットの選択

油圧パワーユニットの選択には、複数のエンジニアリングパラメータと運用パラメータのバランスが必要です。 HPU のサイズを小さくすると、サイクル時間の低下、過熱、早期摩耗が発生します。オーバーサイジングは資本とエネルギーを無駄にします。

圧力と流量の要件

アクチュエータの負荷計算から始めます。シリンダーの場合: 力 (N) = 圧力 (Pa) × 面積 (m²)。内径 100 mm のシリンダーから 200 kN が必要な場合は、少なくとも 255 bar の作動圧力が必要です (安全マージンあり)。流量が速度を決定します。内径 100 mm のシリンダーが 50 mm/s で伸びるには、約 24L/分 。必要なモーター出力は、P (kW) = [圧力 (bar) × 流量 (L/min)] ÷ 600 で、ポンプ効率 (通常 85 ～ 90%) に合わせて調整されます。

リザーバーのサイズ設定

一般的な経験則では、リザーバーのサイズを次のようにします。 毎分ポンプ流量の 3 ～ 5 倍 。したがって、40 L/min を供給するポンプには 120 ～ 200 リットルのリザーバーが必要です。この体積は、流体がポンプ吸入口に再循環する前に、同伴空気を逃がし、熱を放散し、粒子を沈降させるのに十分な滞留時間を提供します。

固定変位と可変変位

固定容量型ギア ポンプ HPU は、初期段階では最も経済的ですが、需要に関係なくフル流量を継続的に供給し、過剰なエネルギーを熱に変換します。可変容量ピストンポンプ HPU のおおよそのコスト 2～3倍 最初はエネルギー コストを削減でき、継続的な運用環境では 18 ～ 36 か月の投資回収期間を達成できます。断続的なデューティ サイクル (機械が 50% 以上の時間アイドル状態である場合) の場合、多くの場合、アンロード バルブを備えた固定ポンプ HPU がより経済的な選択肢となります。

サーボ油圧パワーユニット

サーボ油圧 (または電気油圧) 電源ユニットは、可変速 AC サーボ ドライブと固定容量ポンプを組み合わせています。ドライブはモーターの RPM を調整して、サイクルの各瞬間に必要な流量と圧力を正確に一致させます。このアーキテクチャが提供するのは、 40 ～ 70% のエネルギー節約 射出成形などの用途における従来の定速 HPU と比較して、保持フェーズ中にモーターが大幅に減速するため、騒音レベルが 10 ～ 15 dB(A) 低減されます。

冷却システムの設計

油圧システムで失われるエネルギーはすべて、オイル内の熱になります。 75% の効率で動作する 37 kW モーターを備えたシステムは、約 9 kW の廃熱を生成し、継続的に除去する必要があります。エアブラストクーラーはモバイル機器の標準です。水冷熱交換器は、周囲温度が制御される屋内の工業用設備に適しています。冷却のサイズを正しく設定しないと、シールとポンプの寿命が大幅に短くなります。油温が 80°C を超えると酸化が促進され、10°C 上昇するごとに流体の劣化速度が 2 倍になります。

作動油の種類とその性能への影響

作動油は他の機械部品と同じくらい重要であり、同時にエネルギー伝達体、潤滑剤、熱伝達媒体、およびシーラントでもあります。

• 鉱物油 (ISO VG 32–68): 最も一般的な選択です。優れた潤滑性、幅広い入手可能性、適度なコスト。 ISO VG 46 は、周囲温度 20 ～ 50°C で動作するほとんどの産業用 HPU のデフォルトです。
• 水-グリコール流体: 耐火性に優れ、製鉄所やダイカスト設備などで使用されています。潤滑性の低下を補い、亜鉛、カドミウム、マグネシウムの成分に腐食作用を及ぼすために、より高いポンプ速度が必要です。
• リン酸エステル系流体： 最高の耐火性を持ち、航空や発電に使用されています。標準のニトリルシールとは互換性がありません。フルオロカーボン (バイトン) シールが必須です。
• 生分解性植物油または合成エステル流体: 林業機械や水路の近くなど、環境に敏感な用途に必要です。鉱物油と同等の潤滑性を持ちますが、生分解性が高くなります (OECD 301B に基づき 28 日間で >90%)。
• 合成 PAO 流体: 極端な温度 (-54°C ～ 135°C) での優れた性能、低い酸化速度、および非常に長い耐用年数。航空機の油圧装置や北極圏の建設機械に使用されます。

粘度、酸価、粒子数、水分含有量を追跡する流体状態の監視により、システムの寿命が延び、計画外のダウンタイムが防止されます。主要な産業プラントでの油分析プログラムは定期的に次のことを達成しています 流体の耐用年数は 5,000 ～ 10,000 時間 、監視プログラムが導入されていない場合に推奨されるデフォルトの変更間隔である 2,000 時間と比較します。

一般的な油圧システムの問題とその診断方法

適切に設計された油圧システムであっても、時間の経過とともに問題が発生します。症状とその根本原因がわかれば、トラブルシューティングの時間が数時間から数分に短縮されます。

オイル分析、ポンプとモーターの振動モニタリング、ホース継手とバルブ本体の赤外線熱画像を組み合わせた状態ベースのメンテナンス プログラムにより、平均故障間隔 (MTBF) を延長できます。 50～80% 時間ベースの定期メンテナンスのみと比較して。現在、多くの最新の水力発電ユニットには統合された IoT センサーとクラウド接続が組み込まれており、手動による検査を行わずに継続的な健康データをメンテナンス チームに提供します。

最新の水力発電システムにおけるエネルギー効率の向上

油圧は歴史的に、直接電気駆動と比較してエネルギー効率が悪いとして批判されてきました。このギャップは、いくつかの技術開発により、過去 10 年間で大幅に縮まりました。

• 可変速ドライブ HPU: モーター速度を要求に合わせることで、スロットル損失を排除します。射出成形工場の現場データによると、ベースラインの定速 HPU と比較して 45 ～ 65% のエネルギー節約が可能であり、一般的な産業用電気料金で回収期間は 2 年未満であることが示されています。
• 負荷感知回路: ポンプは、システムの最大圧力を常に維持するのではなく、現在の負荷要件 (通常は 20 ～ 30 bar のマージン) をわずかに超えるまで圧力を上げるだけです。これだけでも、可変負荷プロファイルの回路ではポンプ駆動エネルギーが 15 ～ 30% 削減されます。
• エネルギー回収: 大型プレスや昇降装置では、回生油圧回路が流体をロッドエンドからキャップエンドに直接送ることで戻りストローク中にエネルギーを回収し、早送り動作でのポンプ流量要件を最大 40% 削減します。
• シールと内部クリアランスの改善: 最新の低摩擦シールコンパウンドとより厳しい製造公差により、ポンプとモーターの内部漏れ損失が減少し、高品質ピストンポンプの体積効率が 97% 以上に達しているのに対し、古い設計では 90 ～ 93% を超えています。
• デジタル油圧システム: 一部のアプリケーションでは、高速スイッチングのオン/オフ バルブが連続スロットル比例バルブを置き換え、正確な制御を維持しながらほぼゼロのスロットル損失を提供します。

ISO 4413 規格と新しい ISO 16431 (油圧システム効率ベンチマーク) は現在、ヨーロッパで新しい HPU 仕様をガイドしており、北米でもますます増えており、メーカーは調達文書の一部として検証済みの効率数値を公開するよう求められています。

油圧パワーユニットの安全基準とベストプラクティス

油圧システムはかなりのエネルギーを蓄えます。300 バールの 200 リットルのリザーバーには、 3,000 kJの貯蔵エネルギー 、時速 180 km で走行する小型車の運動エネルギーに匹敵します。安全手順に従わないと、高圧流体の注入や蓄積されたエネルギーの放出により重傷を負う可能性があります。

• メンテナンス前の圧力遮断: 接続を開く前に、必ずシステムを減圧し、電源をロックアウト/タグアウト (LOTO) してください。モーターが停止しているということは、システム圧力がゼロであることを意味すると決して考えないでください。アキュムレーターとシリンダー内の負荷によって引き起こされる圧力は、永久に最大作動圧力に維持される可能性があります。
• 油圧噴射による怪我: 200 bar でホースにピンホール漏れが発生すると、目に見える傷がなくても皮膚から液体が注入される可能性があります。注射による損傷が疑われる場合は、直ちに手術が必要です。これは軽度の切り傷ではなく、医療上の緊急事態です。
• ホースの点検間隔: ISO 4413 では、3 ～ 6 か月ごとにホースを目視検査し、状態に関係なくメーカー指定の耐用年数 (通常は製造日から 6 年、または設置日から 4 年) で交換することを推奨しています。
• 火災リスク管理: 近くの熱源によって高圧の鉱油ミストが発火すると、火災の危険があります。高温の表面からホースを遠ざけること、リスクの高い環境では耐火性の液体を使用すること、大型 HPU の近くに自動抑制システムを設置することは、リスク低減策として認識されています。
• 関連する規格: ISO 4413 (油圧流体動力の一般安全要件)、EN 13135 (クレーン - 油圧機器)、NFPA T2.24.1 (米国油圧流体動力の安全要件)、および欧州市場向け HPU 用の CE 機械指令 2006/42/EC。

油圧に関するよくある質問

油圧力と油圧の違いは何ですか?

油圧は油圧力の構成要素の 1 つです。電力は圧力と流量の積に等しい: P (kW) = [bar × L/min] ÷ 600。300 bar、流量 5 L/min のシステムは 2.5 kW を供給します。 100 bar で 50 L/min の別のものも 8.3 kW を供給します。高圧だけでは高出力を意味するわけではありません。流量も同様に重要です。

油圧パワーユニットの寿命は通常どれくらいですか?

液体のメンテナンスとフィルターの交換を適切に行うと、通常、よく構築された産業用 HPU は長持ちします。 15～25歳 。ポンプは通常、最初に摩耗する部品であり、定格耐用年数はタイプ、動作圧力、流体の清浄度に応じて 8,000 ～ 20,000 時間です。ギアポンプは汚染された環境において最も耐久性があります。ピストン ポンプは、流体の清浄度が ISO 4406 クラス 16/14/11 以上に維持されている場合に最長の寿命を実現します。

油圧ユニットは屋外でも使用できますか？

はい、屋外での使用を目的として設計されている場合に限ります。これは、モーターとコントロール パネル、ステンレス鋼またはコーティングされたリザーバーとフレーム、低温流体 (ISO VG 32 または北極条件で -40°C まで定格の合成流体)、および耐紫外線ホース カバーの電気エンクロージャ定格が IP65 以上であることを意味します。建設機械のモバイル HPU は、本質的に屋外で全天候で動作できるように設計されています。

油圧パワーユニットが過熱する原因は何ですか?

最も一般的な原因は、熱交換器のサイズが小さすぎるか汚れていること、過度の内部漏れ (有益な仕事をせずにエネルギーを熱として再循環させる)、必要な作動圧力に近すぎるリリーフバルブの設定 (頻繁に亀裂が入る原因となる)、およびリザーバーが小さすぎて適切な熱質量を提供できないことです。油温が 80°C を超えて継続的に動作すると、コンポーネントの寿命が大幅に短縮されるため、調査を開始する必要があります。

開ループ油圧回路と閉ループ油圧回路の違いは何ですか?

開ループ回路では、アクチュエータからの戻り流体はリザーバに戻り、その後再びポンプに引き込まれます。これは最も一般的な配置であり、冷却と濾過が簡素化されます。閉ループ (または閉中心) 回路では、戻り流体はポンプ入口に直接戻り、小さなチャージポンプのみが漏れ損失を補います。閉ループ回路は主に、コンバイン、コンパクト トラック ローダー、産業用フォークリフトなどの車両の静油圧トランスミッション用の可変容量油圧モーターで使用されます。機械式ギアボックスを使用せずに、スムーズで無段階の速度制御を両方向に提供します。

新しい用途に合わせて油圧パワーユニットのサイズはどのように決められますか?

サイジングは、アクチュエータの要件、つまり最大力 (負荷分析から)、必要な速度 (サイクル タイム要件から)、およびデューティ サイクル (全負荷時の時間の割合) から始まります。推力とシリンダ径から使用圧力を算出します。速度と口径から必要流量を計算します。非効率を考慮してサービス係数 1.2 ～ 1.3 を適用します。これらの出力に対応したポンプとモーターを選択し、結果として生じる熱負荷に合わせてリザーバーとクーラーのサイズを決定します。多くの HPU メーカーは無料のサイジング ソフトウェアを提供しています。これらのパラメーターを入力すると、推奨される構成が自動的に生成されます。
