油圧ユニットはどのように動作しますか?

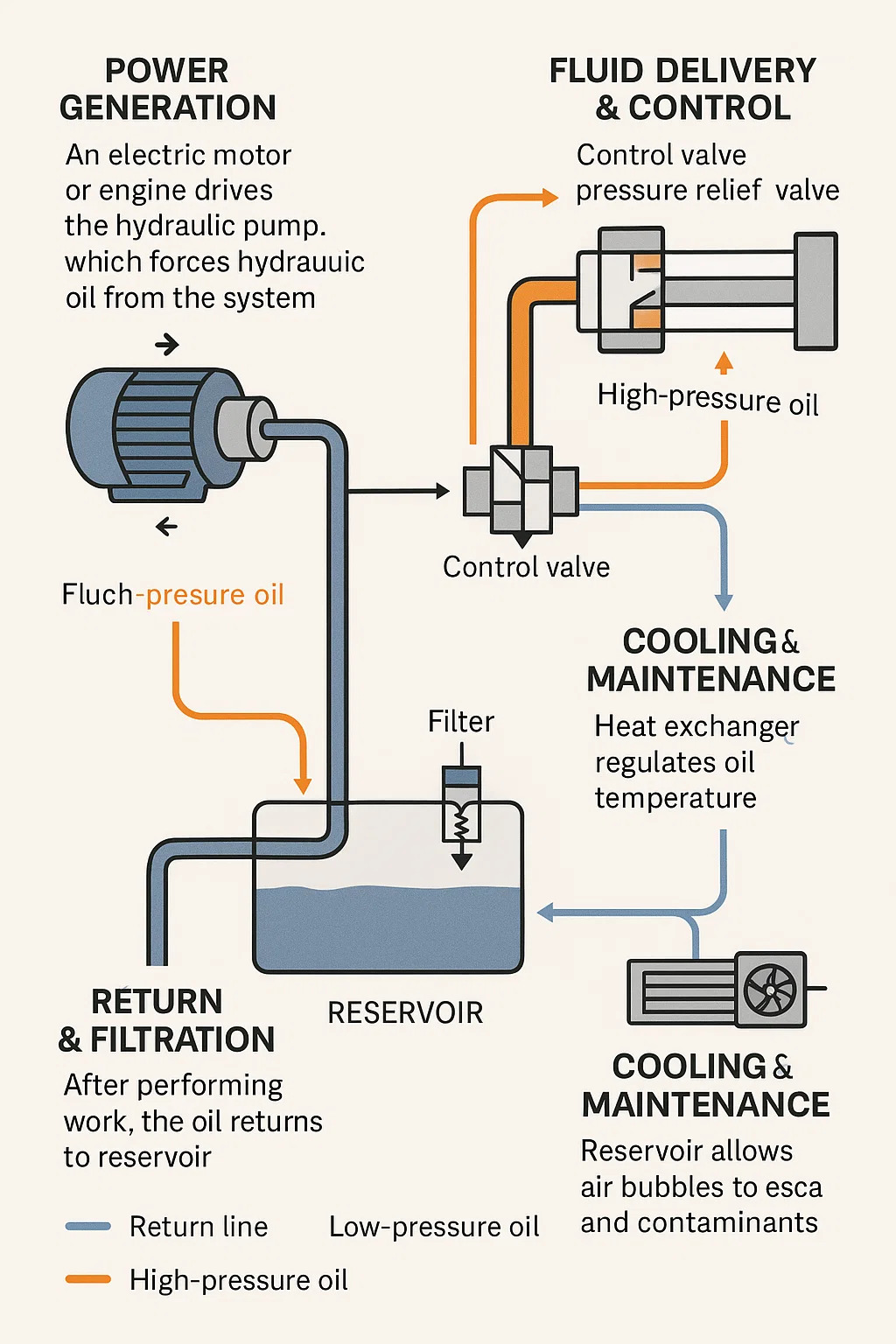

あ油圧パワーユニット (HPU) は機械エネルギーを油圧エネルギーに変換し、アクチュエーター (シリンダー、モーター) に動力を供給します。その操作を段階的に説明します。

1. 発電
電気モーターまたはエンジンが油圧ポンプを駆動し、作動油をリザーバー (タンク) からシステムに送り込みます。
ポンプは流れと圧力を生成し、機械エネルギーを油圧エネルギーに変換します。

2. 液体の供給と制御
加圧されたオイルはパイプ/ホースを通って制御バルブ (方向バルブ、圧力バルブ、または流量バルブ) に流れます。
方向制御バルブはオイルの経路を決定し、シリンダーを伸縮させたり、油圧モーターを回転させたりするためにオイルを送ります。
圧力リリーフバルブは最大圧力を制限することでシステムを保護します。

3. 作動（仕事量）
高圧のオイルが油圧シリンダ（直線運動）または油圧モーター（回転運動）に入り、負荷を動かします。
アクチュエータの動きはオイルの流量（速度）と圧力（力）によって決まります。

4. 返送と濾過
作業後のオイルはリターンラインを通ってリザーバーに戻ります。
フィルターは再使用前にオイルを洗浄し、汚染を防ぎます。

5. 冷却とメンテナンス
熱交換器 (空冷または液冷) が油の温度を調整します。
リザーバーは気泡を逃がし、汚染物質を沈殿させます。
