油圧パワーユニットのコンポーネント: ポンプ、バルブ、リザーバーなど

のコアコンポーネントとは何ですか油圧ユニット ?

水力発電ユニットは、次の 6 つの機能グループが連携して構築されています。 貯水池 液体を保管して調整するもの、 ポンプ 機械エネルギーを流れに変換する、 電気モーター それがポンプを駆動する、 バルブアセンブリ 圧力を指示し調整する、 濾過回路 内部表面を汚染から保護し、冷却器、アキュムレータ、マニホールド、シール、計装などのサポートハードウェアを保護します。これらの油圧パワーユニットのコンポーネントはすべて、システムの圧力安定性、流体の寿命、およびサービスが必要になるまでのユニットの稼働時間に直接影響します。

各部品のサイズとグレードは、デューティサイクル、周囲温度、および下流のアクチュエータが要求する圧力によって異なります。数秒ごとに作動するスタンピングプレス用に構築されたユニットには、静的なクランプを何時間も保持するユニットとは異なるバルブ応答と冷却能力が必要です。通常、カタログ標準構成にデフォルト設定するのではなく、コンポーネントを実際のデューティサイクルに適合させるかどうかが、10 年持続するパワーユニットと 2 年で再構築が必要なパワーユニットの違いとなります。

また、水力発電ユニットを個別の部品の集合ではなく、閉ループとして考えることも役立ちます。リザーバーと濾過回路によって設定される流体の品質はポンプの摩耗に影響し、ポンプの摩耗は内部漏れと発熱に影響し、熱は粘度に影響し、粘度はバルブが流量をどの程度正確に制御できるかに影響します。単一のコンポーネントグループの弱いリンクは、最終的には回路内の別の場所で症状として現れます。そのため、パワーユニットのトラブルシューティングでは、ほとんどの場合、個々の部品を調べる前に流体の状態から始める必要があります。

以下のセクションでは、各主要コンポーネントグループ、構成間での変更点、部品を指定する際にエンジニアが一般的に参照する規格とデータポイント、および現場で最も頻繁に発生する障害パターンについて説明します。

リザーバーの設計と流体容量

リザーバーはオイルを保持するだけではありません。混入した空気を沈殿させ、その表面積を通じて熱を放散し、流体がポンプ入口に引き戻される前に汚染物質を除去します。ポンプの流量に対してリザーバのサイズが小さいと、高温の空気を含んだ流体が再循環し、回路内の他のすべてのコンポーネントの酸化が促進され、シールの寿命が短くなります。

実際に使用されるサイズ比

広く使用されている開始ルールでは、リザーバーのサイズが次のようになります。 ポンプの定格流量（ガロン/分）の 3 ～ 5 倍 、ガロンで表されます。したがって、20 GPM ポンプを中心に構築されたユニットは通常、60 ～ 100 ガロンのタンクを使用し、下端はすでに補助冷却を備えたユニット用に確保されています。

産業用油圧設計実務全体で参照される一般的なリザーバーのサイズ比。
職務の種類	推奨されるタンク対流量比	一般的なバッフル構成
連続運転、高熱負荷	4:1 ～ 5:1	リターンディフューザー付きフルハイトバッフルプレート
断続作業、標準プレス加工	3:1 ～ 4:1	吸入と戻りを分離する部分バッフル
移動式またはスペースに制約のあるユニット	2:1 ～ 3:1	内部ディフューザーのみ、フルバッフルなし

リザーバには、充填ポートと排出ポート、乾燥剤または微粒子要素を備えたブリーザー、鉄の摩耗粉を捕捉する磁気ドレンプラグ、およびサイトグラスまたはフロート式レベルゲージも搭載されています。磁気プラグを省略することは、低コストの水力発電ユニット構築における一般的な近道であり、提供される摩耗保護と比較して最も安価な追加機能の 1 つです。

バッフルの配置とリターンラインの設計

内部バッフルプレートは見落とされがちですが、その配置によって、流体がポンプに引き戻されるまでの滞留時間が決まります。バッフルを吸引ポートに近づけすぎると、有効沈降距離が短くなり、空気を含んだ流体がガス抜きよりも早く再循環してしまいます。通常、戻りラインは 45 度の角度でカットされ、飛沫や泡の形成を減らすために流体表面の下に配置されます。また、戻りラインに取り付けられたディフューザーは、高速の流れをタンク壁に真っ直ぐ向けるのではなく、より広い範囲に流れを広げます。

タンクの材質と表面処理

炭素鋼はコスト上の理由から依然として標準的なリザーバ材料であり、鉱油、水グリコール、および生分解性流体はそれぞれ未処理の鋼と異なる相互作用をするため、通常は使用する特定の流体タイプに耐性のある内部コーティングで仕上げられています。ステンレス鋼のリザーバーは、コーティングの欠陥により汚染のリスクが生じる食品グレード、洗浄環境、または腐食環境のユニットに発生します。アルミニウム製タンクは、移動性や重量に敏感なビルドに使用され、ある程度の耐へこみ性と引き換えに大幅な軽量化を実現します。

作動油の種類と粘度の選択

流体自体は単なる媒体ではなく機能するコンポーネントであり、間違ったグレードを選択すると、それらの部品がどれほど適切に仕様化されているかに関係なく、回路内の他のすべての部品が損なわれてしまいます。

一般的な液体のカテゴリ

鉱物ベースの耐摩耗油 — 大多数の産業用油圧パワーユニットのデフォルトの選択肢であり、コスト、潤滑性、および添加剤の性能のバランスが優れています。
耐火性流体 (水-グリコールまたはリン酸エステル) — 発火源近くの油圧ラインの故障が重大な危険を引き起こす、溶銑、溶接作業、または鋳造工場の近くで使用されます。
生分解性流体 — 水路の近くや環境に敏感な場所で作業するモバイル機器向けに指定されており、通常は鉱物油よりもコストが高くなります。
食品グレードの液体 — 食品と偶発的に接触する可能性がある場合に使用され、標準的な工業用油に含まれる添加剤パッケージなしで配合されています。

粘度グレードと使用温度

粘度は通常、ISO グレードによって指定され、ISO 32 および ISO 46 はほとんどの穏やかな気候の産業用途をカバーし、ISO 68 は一貫して高い周囲温度で動作するユニット用に予約されています。動作温度に対して薄すぎる流体を使用すると、ポンプとバルブ全体での内部漏れが増加し、体積効率が低下します。一方、厚すぎる流体は、ポンプ入口の制限を高め、低温条件での起動時にポンプが動作しなくなる可能性があります。粘度指数が 100 を超える場合は、温度が上昇しても液体が薄まりにくいことを示します。これは、空調管理された屋内設置よりも、季節による温度変動が大きいユニットでより重要です。

油圧ユニットで使用されるポンプの種類

ポンプは流量を設定し、リリーフバルブの設定と組み合わせて、ユニット全体の最大作動圧力を設定します。 3 つのポンプアーキテクチャは、産業用油圧パワーユニット構築の大部分をカバーします。

ギアポンプ — 固定容量、シンプルな構造、中程度の汚染に耐性があり、通常定格は 3,000 psi で、安定した流量が必要なコスト重視の用途に適しています。
ベーンポンプ — ギアポンプよりも静かな動作、最大約 3,500 psi の中圧範囲での効率が高く、オペレーターステーションの近くなど、騒音レベルが重要な場所での一般的な選択肢です。
ピストンポンプ — 5,000 psi 以上の能力を持つ固定または可変容量で利用可能で、ユニットが変動負荷下でエネルギーを節約するために圧力補償または負荷感知流量制御を必要とする場合の標準的な選択肢です。

固定変位と可変変位

固定容量型ポンプは、負荷に関係なく、所定のシャフト速度で一定の流量を供給し、過剰な流量は熱としてリリーフバルブを介してバイパスされます。可変容量型の圧力補償ポンプは、システムが設定圧力に達するとそれ自体の出力を低減するため、滞留時間が長いユニットの発熱と電力消費が大幅に削減されます。可変ポンプの高い初期費用は、サイクルの大部分を流れの移動ではなく圧力の保持に費やすユニットの冷却コストとエネルギーコストの削減により、数年以内に回収されることがよくあります。

ポンプの取り付けとドライブのカップリング

ほとんどの工業用ポンプは、ベルトドライブではなくベルハウジングとフレキシブルカップリングを介してモーターに直接取り付けられているため、シャフトの位置合わせが一定に保たれ、ベルトの張力によるメンテナンスのオーバーヘッドが回避されます。カップリングの材質の選択は、見た目よりも重要です。カップリングが硬すぎると、モーターの振動が直接ポンプシャフトに伝わり、ベアリングの摩耗が加速します。一方、カップリングが柔らかすぎると、突然の負荷の逆転で故障する可能性があります。モーターとポンプシャフトの間の位置合わせ公差は通常、数千分の1インチ以内に保たれます。その範囲を超える位置ずれは、性能に影響を与えるずっと前にシャフトシールの早期漏れとして現れるからです。

体積効率と摩耗インジケーター

新しいピストンポンプは通常、92 ～ 97 パーセントの体積効率で動作します。これは、理論上の出力のごく一部が内部滑りによって失われることを意味します。ポンプが摩耗すると、滑りが増加し、ポンプがまだ正常に起動して動作している場合でも、負荷がかかった状態での圧力の安定性が低下します。固定負荷下での出力流量または圧力低下を時間の経過とともに追跡すると、完全な故障を待つよりもはるかに早い段階でポンプの磨耗を警告できます。

電動機の仕様と選定

モーターは、流量定格だけでなく、意図した動作圧力でのポンプの馬力要件にも適合する必要があります。油圧回路の馬力は流量と圧力を合わせて計算されるため、流量だけを見れば控えめに見えるポンプでも、継続的に高い圧力を維持することが予想される場合には大きなモーターが必要になる可能性があります。

馬力と一般的な油圧パワーユニットの用途に応じたおおよそのモーターフレームのサイズ。
モーターフレーム	一般的な馬力範囲	代表的な用途
NEMA 56C / 143TC-145TC	1～5馬力	小型移動ユニット、シングルアクチュエータリフト
184TC-215TC	7.5～20馬力	標準的な工業用プレスとクランプ
254TC以上	25馬力以上	連続稼働産業機械、射出成形

TEFC (全閉式ファン冷却) モーターは、ポンプ端がオイルミストや浮遊微粒子にさらされるため、産業用油圧パワーユニットの設置で主流となっています。ここではデューティサイクルも重要です。たとえ両方が同じ銘板馬力を共有していても、連続デューティ (S1) 定格のモータは、断続デューティのみを定格とするモータよりも、8 時間のシフトにわたってより低温で動作します。

起動方法と突入電流

直接オンライン始動は小型モーターでは一般的ですが、定格運転電流の数倍の突入電流が発生します。これは、電気サービスが限られている施設や、シフト中に頻繁に始動と停止を行うユニットでは問題になる可能性があります。ソフトスターターと可変周波数ドライブはその突入を低減し、さらに可変周波数ドライブによりサイクルの低需要期間中にモーター速度を下げることができるため、エネルギー使用量と騒音の両方が削減されます。ポンプが固定容量型のユニットでは、VFD と組み合わせることが、ポンプ自体を交換せずに待機エネルギー消費量を削減するためのより効果的な改造の 1 つです。

モーターの冷却と周囲温度の軽減

モーターの銘板の定格は、標準的な周囲温度 (通常は 40°C) を想定しています。密閉されたキャビネット、高温の機械室、または直射日光に設置されたユニットは、そのベースラインよりも高い周囲環境で動作することが多く、それに応じてモーターの使用可能な馬力を下げる必要があります。そうしないと、モーターは絶縁クラスの定格よりも高温で動作し、機械的故障が発生するかなり前に巻線の寿命が短くなります。

方向弁、リリーフ弁、流量制御弁

バルブは、油圧パワーユニットの動作が実際に形成される場所です。 3 つのバルブファミリは、より要求の厳しい回路で使用されるいくつかの特殊バルブタイプと並んで、ほぼすべてのビルドに表示されます。

方向制御弁

ソレノイド作動の方向制御弁は、アクチュエータを伸張、収縮、または保持するために流れを導きます。スプール構成は、静止時に回路がオープンセンター、クローズドセンター、またはタンデムセンターのいずれであるかを決定し、それがバルブがシフトされていないときのポンプの動作に影響します。標準的な湿式アーマチュアソレノイドバルブの応答時間は通常 20 ～ 50 ミリ秒の範囲ですが、比例方向切換バルブはその速度の一部と引き換えに、制御された傾斜遷移を実現し、アクチュエータと接続された構造への衝撃負荷を軽減します。

リリーフバルブ

リリーフバルブは回路の絶対圧力上限を設定し、下流のすべてのコンポーネントを過負荷イベントから保護します。通常、システムが必要とする最高作動圧力よりも 10 ～ 20% 高く設定されており、通常の動作中にリリーフ経路全体でエネルギーを無駄にせずに余裕を持たせます。パイロット操作リリーフバルブは、直動リリーフバルブよりも変動する流量下でも厳しい圧力許容差を保持し、約 10 GPM を超える回路では標準的な選択肢です。

流量制御バルブ

ニードルバルブ、圧力補償された流量制御、および分流器は、負荷の変動に関係なくアクチュエータの速度を管理します。圧力補償バージョンは、負荷圧力が変化しても設定された流量を保持します。これは、同期クランプなど、サイクルタイムの一貫性が必要なアプリケーションで重要です。

カウンターバランスバルブとロードホールディングバルブ

垂直アクチュエータでは、カウンタバランスバルブが、ホースが破裂したり方向制御バルブが信号を失った場合に、入口側が積極的に加圧されるまでアクチュエータの出口側の背圧を維持することにより、オーバーラン負荷が自由落下するのを防ぎます。このタイプの荷重保持バルブは、リフトプラットフォームやプレスラムなど、制御されていない下降によって危険が生じるあらゆる用途において、安全性が重要なコンポーネントとして扱われます。

バルブマニホールドでは、これらの機能のいくつかを単一の鋳造またはドリル加工されたブロックに組み合わせることが増えており、個別に配管されたバルブのスタックと比較して、外部フィッティングとリークポイントの数が削減されます。

ろ過と流体の清浄度

油圧コンポーネントの予期せぬ故障の大部分は汚染が原因であり、濾過が主な防御手段となります。適切に仕様化された油圧パワーユニットは、単一のフィルター位置に依存するのではなく、回路内の複数のポイントで濾過を使用します。

一般的な油圧パワーユニット回路全体にわたる共通のろ過ポイントとミクロン定格。
フィルターの場所	一般的なミクロン評価	主な目的
サクションストレーナー	100～150ミクロン	ポンプ入口を大きな破片から保護
圧力ラインフィルター	10～25ミクロン	ポンプ下流のバルブとシリンダーを保護
リターンラインフィルター	10～25ミクロン	摩耗粉がリザーバーに再流入する前に捕捉します。

流体の清浄度は通常、ISO 4406 粒子計数を使用して追跡され、4、6、14 ミクロンの粒子数を表す 3 つの数値が報告されます。 18/16/13 などのコードは中圧産業用回路の現実的な目標ですが、比例バルブやサーボバルブでは一般に 16/14/11 の範囲のより厳密なコードが必要です。視覚的または電気的な目詰まりインジケータにより、メンテナンススタッフは固定のカレンダー間隔ではなく実際の状態に基づいてエレメントを交換できるため、時期尚早のエレメント交換とフィルターの容量を超えてしまうリスクの両方が軽減されます。

ベータ比とフィルター効率

フィルターエレメントの性能は、多くの場合、エレメントの上流と下流で特定のサイズを超える粒子の数を比較するベータ比として表されます。 10 ミクロンでのベータ比 200 は、フィルターがそのサイズ以上の粒子 200 個中 199 個を除去することを意味し、圧力ラインフィルターの高効率評価とみなされます。同じミクロンサイズで宣伝されている 2 つのフィルターは、メディアの構成に応じて実際のキャプチャ効率が大きく異なる可能性があるため、ベータ率は見出しのミクロン評価だけよりも重要です。

オフラインおよび腎臓ループ濾過

一部の油圧パワーユニットには、専用のオフライン濾過ループが追加されており、主回路のデューティサイクルとは独立して小型の補助ポンプで連続的に動作します。このキドニーループの配置により、メインポンプがアイドル状態の期間でもリザーバーを清浄に保ちます。これは、インライン濾過だけでは、厳密な清浄度目標を維持するのに十分な頻度で全液量を回転させることができない大容量リザーバーで一般的です。

アキュムレータとその役割

アキュムレータは、ピストン、ブラダー、またはダイヤフラムを使用して、事前に充填されたガス（ほとんどの場合は窒素）から流体を分離し、圧力下の油圧エネルギーを蓄えます。水力発電ユニットでは、アキュムレータはいくつかの異なる目的を果たします。

圧力スパイクとポンプのリップルを平滑化し、ホース、継手、ゲージの耐用年数を延ばします。
短期間のピーク需要時にポンプだけで供給できる量を超える大量の流量を供給するため、より小型のポンプを指定できます。
電力損失中にクランプまたは保持されたアクチュエータにかかる圧力を維持することは、安全性が重要なクランプ用途にとって重要です。
急速なバルブシフトによる衝撃荷重を吸収し、長い配管でのハンマー効果を軽減します。

ブラダー型アキュムレータは、応答速度とコストのバランスが優れているため、一般的な産業サービスで最も一般的な選択肢です。窒素充填量はブラダー材料を通じて時間の経過とともにゆっくりと低下するため、プリチャージ圧力は通常、システムの最小動作圧力の約 90% に設定されており、定期的にチェックする必要があります。

ハイサイクル用途向けピストンアキュムレータ

ピストンアキュムレータは、ガスと流体を分離するためにフレキシブルブラダーの代わりにフリーフローティングピストンを使用します。これにより、一定の高速サイクル下でブラダーの寿命を制限する疲労の心配をすることなく、より大きな容量とより高いサイクルレートを処理できます。これらは、アキュムレータがシフトごとに数千回の充放電サイクルを行う連続稼働の工業用プレスや試験装置でより一般的です。

熱交換器と冷却回路

油圧回路のあらゆる非効率は熱として現れ、過剰な熱はユニット全体の流体とシールの両方を最も早く劣化させる原因の 1 つです。空冷熱交換器はファン駆動のラジエーターコアを使用し、周囲の空気は利用可能だが水は利用できない設置に適しています。一方、水冷シェルアンドチューブ熱交換器は高温または粉塵の多い環境でより安定した冷却を提供しますが、冷水またはワンスルー水の供給が必要です。

サイズ設定に関する考慮事項

冷却能力は通常、単にモーターの馬力だけでなく、リリーフバルブのバイパス、バルブ全体の圧力降下、ポンプの非効率によって発生する熱負荷に合わせて調整されます。クローズドセンターバルブに対して固定容量型ポンプを長時間稼働させるユニットは、同じ仕事をする可変容量型ポンプよりもはるかに多くの熱を発生するため、クーラーの仕様には、一般的な馬力ベースの経験則ではなく、その違いが反映される必要があります。

水冷回路のサーモスタット制御ファンまたはバイパスバルブは、流体の温度がどちらの方向にも大きく変動しないようにします。これは、流体が冷たすぎると粘度が増加し、ポンプの入口が制限され、流体が熱すぎると粘度が低下し、フィルムの強度が低下するためです。

空冷と水冷のトレードオフ

空冷ユニットは、水冷システムに伴う配管、水処理、排出許可の問題を回避できるため、ほとんどのスタンドアロン産業用設備にとってより簡単な選択肢となります。その代わり、水冷ユニットは、周囲の空気条件に関係なく、より安定した流体温度を保持し、ユニット自体の周囲に占める物理的なスペースが少なくなります。これは、床面積や空気の流れのクリアランスが限られている施設では重要です。一部の大型設備では、オープンワンススルーシステムのような水の消費や排出の懸念を持たずに水冷の安定性を得るために、特に閉ループの水対空チラーを使用しています。

マニホールド、ホース、継手

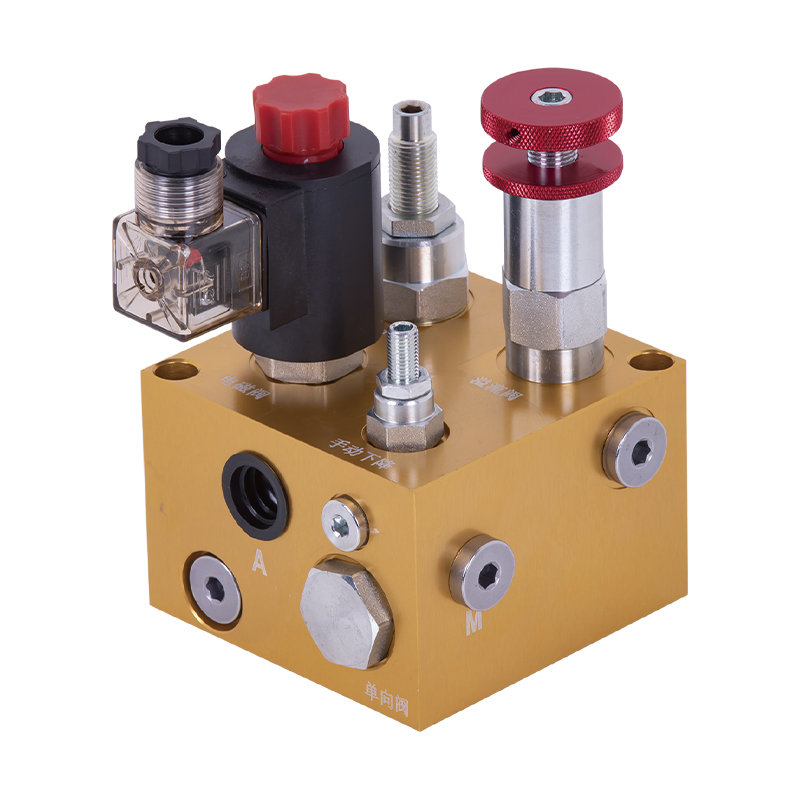

マニホールドブロックは、バルブの取り付けと内部ポートを単一の機械加工または鋳造ボディに統合し、外部ホースの接続数とそれに伴う漏れ箇所を削減します。マニホールドのキャビティに直接ねじ込まれたカートリッジスタイルのバルブは、設置面積と組み立ての労力の両方を削減できるため、新しい油圧パワーユニットの古いスタックバルブアセンブリに大きく取って代わりました。

ホースと継手の選択

ホースは作動圧力、破裂圧力、曲げ半径によって評価されます。ホースのサイズが小さすぎると、ポンプやバルブの問題と誤診される圧力低下の最も一般的な原因の 1 つとなります。 O リングフェイスシールおよび O リングボスフィッティングは、金属間のトルクのみに依存せずに確実にシールするため、高圧回路では古いフレアフィッティングよりも好まれており、ユニットの耐用年数にわたって接続ポイントでの漏れを軽減します。

硬い配管と柔軟なホース

固定スチールまたはステンレスの配管は、固定ユニットのリザーバ、ポンプ、マニホールド間の恒久的な配管に一般的に使用されます。これは、剛性の高い配管が摩耗に強く、設置の耐用年数にわたってホースよりも長持ちするためです。フレキシブルホースは、移動するシリンダーなどの可動コンポーネントへの接続用、またはポンプやモーターからの防振が必要なセクション用に確保されています。組み立て中の便宜上、固定回路全体にホースを使用するのではなく、この 2 つを適切に混合すると、漏れ修理の間隔が大幅に延長されます。

パイプのサイズと速度制限

ラインのサイジングは通常、流体速度を許容範囲内に保つように設定されます。吸引ラインではおよそ 2 ～ 4 フィート/秒、圧力ラインでは 10 ～ 15 フィート/秒、戻りラインでは 10 ～ 15 フィート/秒です。ラインのサイズが小さすぎると、これらの範囲を超えて速度が増加するため、圧力降下が増加し、追加の熱が発生し、特に吸込ラインではポンプ入口でのキャビテーションのリスクが増加します。

シール、ガスケット、摩耗部品

油圧パワーユニットが指定されている場合、シールがポンプやバルブと同じように注目されることはほとんどありませんが、シールの故障は、ユニットが計画外の修理に陥る最も頻繁な理由の 1 つです。

シャフトシール

ポンプのドライブシャフトの回転シャフトシールは、絶えず回転し、モーターカップリングの位置ずれにさらされているため、ユニット全体で最も摩耗が激しいシールの場所の 1 つとなります。鉱物油に適したシールコンパウンドは、特定の耐火性または生分解性の液体と接触すると急速に劣化する可能性があるため、シャフトシールの材料は使用する液体の種類に適合させる必要があります。

静的シールとガスケット

マニホールドとバルブの取り付け面は動的シールではなく静的 O リングまたはガスケットに依存しており、これらは連続的な動きを受けないため、一般に耐用年数が長くなります。それらの故障は、流体の適合性の問題よりも、組み立て中の不適切なボルトトルクや、バルブ交換時に交換する必要があったシールの再利用に関係していることが多くなります。

流体の種類ごとのシールの適合性

流体の種類別の一般的なシール材料のガイダンス。必ず特定の液体メーカーのデータと照合してください。
流体の種類	共通適合シール材	注記
鉱物油	ニトリル(ブナN)	ほとんどの産業用回路の標準デフォルト
難燃性水グリコール	EPDM	ニトリルは水-グリコール流体中で時間の経過とともに分解します
リン酸エステル	フロロカーボン（バイトン）	EPDMとニトリルはどちらも不適です

計装: ゲージ、センサー、スイッチ

計装は、油圧パワーユニットを密閉された箱から、分解せずに診断できるものに変えます。ほとんどの工業用ユニットの最小限の計装パッケージには、圧力計を脈動から保護する遮断弁付きの圧力計、リザーバーの液面および温度計、フィルターハウジングの目詰まりインジケーターが含まれています。

状態監視のために油圧パワーユニットに共通の計装が追加されました。
楽器	監視対象	なぜそれが重要なのか
圧力トランスデューサ	システム圧力、電気的に読み取る	PLCモニタリングと圧力ベースのインターロックを可能にします
温度スイッチ	リザーバー液温度	粘度が低下する前に冷却またはシャットダウンをトリガーします
レベルスイッチ	リザーバー液面	液量低下によるポンプのキャビテーションを防止
フィルター目詰まりインジケーター	フィルターエレメント間の圧力差	実際の状況に基づいてフラグ要素の置換を行う

視覚のみのゲージに依存するのではなく、これらの機器に電気出力を追加すると、低レベルまたは過熱状態によって損傷が生じる前に、PLC またはコントロールパネルがユニットを自動的にシャットダウンできるため、警告を無視した後の修理よりもはるかに安価になります。

データロギングとリモートモニタリング

大規模な設備では、ローカルパネルだけでなく、データヒストリアンやリモート監視プラットフォームに計器が供給されることが増えており、メンテナンススタッフはアラームだけに反応するのではなく、数週間または数か月にわたって圧力と温度の傾向を追跡できるようになります。これらの傾向の緩やかなドリフト、つまりベースライン温度がゆっくりと上昇する、またはリリーフバルブが以前より頻繁にバイパスするなどは、多くの場合、ユニットが警報を発したり完全に故障したりするかなり前に、ポンプやクーラーの摩耗の進行を示す最も早い警告となります。

制御システムとPLCの統合

シンプルなオン/オフまたは手動バルブ制御を備えたスタンドアロンの油圧パワーユニットが依然として設置の大部分を占めていますが、PLC または専用の油圧コントローラとの統合は、サイクルタイミング、シーケンス、または安全性インターロックが重要なアプリケーションでは標準となっています。

離散制御と比例制御

個別の制御方式によりソレノイドバルブが完全にオンまたはオフに切り替わります。これは、単純な伸長、収縮、保持のシーケンスには十分です。代わりに、比例制御とサーボ制御によりバルブ位置を連続的に調整し、加速、減速、ストローク中間位置の制御が可能になります。比例制御はコストを追加し、流体の清浄度をより厳しくする必要がありますが、これにより油圧パワーユニットが、空気圧または電気機械式アクチュエータの方が適切に処理できると考えられるスムーズで位置精度の高い動きに適合できるようになります。

安全インターロック

圧力スイッチ、ガードインターロック、および緊急停止回路は、一般にモータースターターおよび方向制御弁制御回路に直接配線されているため、制御システムの障害によって遅延する可能性のあるソフトウェアのみの応答に依存するのではなく、安全イベントによって電気駆動と油圧の両方が同時に解除されます。

油圧ユニット設計におけるエネルギー効率

水力発電ユニットの耐用年数にわたるエネルギーコストは、機器の当初の購入価格を超えることがよくあるため、効率は二次的な問題ではなく、それ自体がコンポーネントの選択要素となります。

可変容量型の圧力補償型ポンプは、圧力目標に達するとリリーフバルブ全体の流れをバイパスするのではなく、出力を減らすことで待機エネルギーの使用を削減します。
モーターの可変周波数駆動により、サイクルの低需要部分でのエネルギー消費と騒音の両方が削減されます。
適切なサイズの配管により圧力降下が軽減され、同じ流量を供給するためにポンプが作用しなければならない馬力が直接減少します。
負荷感知回路は、アクチュエータが現在必要としているものに関係なく、固定圧力で動作するのではなく、ポンプ出力を実際の下流の需要に一致させます。

これらの選択は相互に影響し合います。VFD 駆動モーターおよび負荷検知マニホールドと組み合わせた可変容量形ポンプは、同じ用途で固定容量、固定速度のベースラインと比較して電力消費を大幅に削減できますが、実際の節約量は、デューティサイクルのどの程度が部分需要と全流量動作で費やされるかによって大きく異なります。

移動式油圧パワーユニットと定置式油圧パワーユニットのコンポーネント

上記で説明したコンポーネントグループは、移動式および定置式水力発電ユニットの両方に適用されますが、各グループ内で選択される特定のハードウェアは、多くの場合、両者間で大きく異なります。

定置式産業用油圧パワーユニットと移動式油圧パワーユニットのビルド間の一般的なコンポーネントの違い。
コンポーネント	定置型産業用ユニット	モバイルユニット
電源	固定電動機	PTO、エンジン搭載ポンプ、またはバッテリー電気モーター
リザーバー材質	カーボンまたはステンレス鋼	軽量化のためのアルミニウム
冷却	空気または水熱交換器	ラムエアまたはファン補助空冷
エンクロージャ	オープンフレームまたは消音キャビネット	密閉された防振コンパートメント

振動は、モバイルユニットにおける最大の追加設計要素です。固定された工業用床に何年も平穏に置かれるコンポーネントには、ロックワッシャー、ネジロック剤、および振動定格ホースクランプが可動式シャーシに必要です。これは、道路やオフロードでの持続的な振動により、固定設置よりもはるかに速く標準の留め具やフィッティングが緩むためです。

コンポーネントの故障パターンと予防保守

ほとんどの水力発電ユニットの故障は、汚染、エアレーション、または熱の 3 つの根本原因のいずれかに遡ります。それぞれの初期症状を認識すると、コンポーネントが実際に故障する前に保守スタッフが介入できるようになります。

現場で観察された症状パターンと一般的に原因となるコンポーネント。
症状	影響を受ける可能性のあるコンポーネント	一般的な根本原因
ポンプの鳴き声またはキャビテーションノイズ	ポンプ、サクションストレーナ	液面低下、ストレーナの詰まり、吸込側のエア漏れ
シリンダー応答がスポンジ状または遅れている	方向制御弁または流量制御弁	空気を含んだ液体またはバルブスプールの摩耗
負荷がかかると徐々に圧力降下	ポンプ、リリーフバルブ	汚染された液体による内部摩耗
シフト中の流体温度の上昇	クーラー、リリーフバルブ	過大な冷却または過剰なリリーフバイパス
ウィーピングフィッティングとホースエンド	継手、ホースアセンブリ	取り付け時の振動疲労または不適切なトルク
圧力計またはトランスデューサーの読み取り値が不安定	ゲージアイソレータ、トランスデューサ配線	脈動による損傷または電気接続の緩み

液体サンプリング、固定間隔ではなく詰まりインジケーターに基づいたスケジュールされたフィルター交換、および定期的なアキュムレータの事前充電チェックを中心に構築された予防スケジュールにより、これらの故障パターンの大部分を、まだ安価に修正できるうちに検出できます。

流体サンプリング間隔

継続的な産業サービスに使用されるユニットでは、四半期ごとの流体サンプリングが一般的なベースラインですが、粒子数のわずかな増加がバルブの応答に大きな影響を与える高精度の比例回路またはサーボ回路を実行するユニットでは、サンプリングが月に 1 回の間隔に移行されます。タンクの底ではなく、実際に稼働しているラインからサンプリングすると、ポンプやバルブを実際に循環しているもののより代表的な画像が得られます。

カスタム油圧パワーユニットのコンポーネントの指定

標準カタログユニットはアプリケーションの大部分をカバーしますが、設置面積、騒音、デューティサイクル、または環境暴露が標準範囲外となるカスタムビルドが一般的です。ほとんどのカスタム仕様は、いくつかの実践的な質問によって形成されます。

システムが要求できる理論上の最大流量ではなく、実際のデューティサイクル (連続的、断続的、または時折のピーク需要) は何ですか?
屋外または洗浄設置ではモーターのエンクロージャのタイプ、リザーバの材質、および冷却方法が変わるため、どのような周囲温度範囲とエンクロージャの要件が適用されますか?
設置付近に適用される騒音制限はどのようなものですか?これは、エンクロージャの処理と同様に、ギア、ベーン、ピストンポンプの選択に影響しますか?
アプリケーションには、単純なオン/オフ回路からより厳密な濾過ターゲットと異なるバルブ技術を駆動する比例またはサーボレベルの制御精度が必要ですか?
予想される耐用年数はどのくらいですか?また定期メンテナンスを誰が行うかは、リモート監視と自動シャットダウンを追加することと、手動でチェックする単純な計装パッケージを追加することにどの程度の価値があるかに影響するためです。

コンポーネントを選択する直前にこれらの答えを得ることで、ポンプ、モーター、または冷却パッケージが実際の動作条件に対して小さかったことが設置後に判明するという、最も費用のかかる再作業を回避できます。

エンクロージャとノイズ低減

油圧パワーユニットがオペレーターステーションの近くや騒音に敏感な施設内に設置されている場合、ポンプとモーターの周囲を防音エンクロージャーにすることで、知覚される騒音を大幅にカットでき、多くの場合、ポンプタイプを単独で切り替えるよりもコスト効率が高くなります。密閉された筐体はモーターとポンプの周囲に熱を閉じ込めるため、たとえユニットの音が静かであってもコンポーネントの寿命を縮めてしまうため、筐体の設計は音響減衰と適切な換気のバランスをとる必要があります。

よくある質問

油圧パワーユニットの一般的な寿命はどれくらいですか?

適切な濾過と流体のメンテナンスを行えば、水力発電ユニットの構造コンポーネントは通常 15 ～ 20 年間稼働しますが、ポンプ、シール、ホースは摩耗品であり、そのかなり前に短いサイクルで再構築または交換されます。

作動油はどれくらいの頻度で交換する必要がありますか?

交換間隔は、固定時間数ではなく、動作温度と汚染管理によって決まります。多くの工業用ユニットは、濾過により粒子数が低く温度が制御されている場合、毎年または隔年で流体を交換して稼働しますが、流体のサンプリングは暦日だけよりも信頼性の高いガイドです。

固定容量型ポンプを後で可変容量型ポンプにアップグレードできますか?

2 つのポンプタイプは制御ロジックだけでなく機械的に異なるため、ほとんどの場合、これにはポンプの交換が必要になり、多くの場合は取り付けアダプタの交換が必要になります。一般に、後でアップグレードを計画するよりも、デューティサイクルに基づいて正しいポンプタイプを事前に指定する方が現実的です。

適切なサイズのクーラーを使用していても、油圧パワーユニットが過熱する原因は何ですか?

紙の上で正しいサイズのクーラーであっても、ファンや水の流れが制限されている場合、バルブや圧力設定の問題によりリリーフバルブが意図したよりも多くの流れをバイパスしている場合、または流体の粘度グレードが動作温度範囲と一致していない場合には、依然として性能が低下します。

油圧パワーユニットにはブラダとピストンアキュムレータのどちらが適していますか?

ブラダーアキュムレータは、一般的な衝撃吸収と圧力平滑化に関して、より高速に応答し、コストが低くなります。一方、ピストンアキュムレータは、より大きな容量とより高いサイクルレートをより耐久的に処理するため、頻繁に大量の需要が急増するアプリケーションに適しています。

サクションストレーナと圧力ラインフィルタの違いは何ですか?

吸引ストレーナはポンプ入口を大きな破片から保護し、ポンプ入口の流れを制限しないように意図的に粗く、通常は 100 ～ 150 ミクロンにしています。圧力ラインフィルターは非常に細かく、通常は 10 ～ 25 ミクロンで、ポンプの下流にあるより敏感なバルブとシリンダーを保護します。

油圧パワーユニットはなぜ負荷時のみ圧力を失うのですか?

無負荷では圧力が一定に保たれているが、アクチュエータが作動すると圧力が低下する場合は、通常、内部ポンプの摩耗またはリリーフバルブが設定値よりも早く開いていることを示しており、どちらも、システムがアイドリング状態ではなく実際に動作しているときに利用できる有効流量を減少させます。

粘度はバルブの応答時間にどのような影響を与えますか?

流体が厚くなると、方向弁または比例弁内の小さな内部通路を流れる抵抗が生じ、スプールの動きとアクチュエータの応答が遅くなります。これが、暖房のない空間で一晩アイドル状態にされたユニットでコールドスタートの遅延が一般的である理由であり、一部の設備が寒い環境でフルスピードで動作する前にタンクヒーターまたはウォームアップサイクルを追加する理由です。

油圧回路におけるパイロット操作式逆止弁の目的は何ですか?

パイロット操作の逆止弁は、パイロット圧力信号によって意図的に弁が開くまで逆流を阻止しながら、一方向への自由な流れを許可します。これは、方向制御弁が中心にあり、アクティブな圧力が適用されていない場合でも、ドリフトなくシリンダを所定の位置に保持するために一般的に使用されます。
