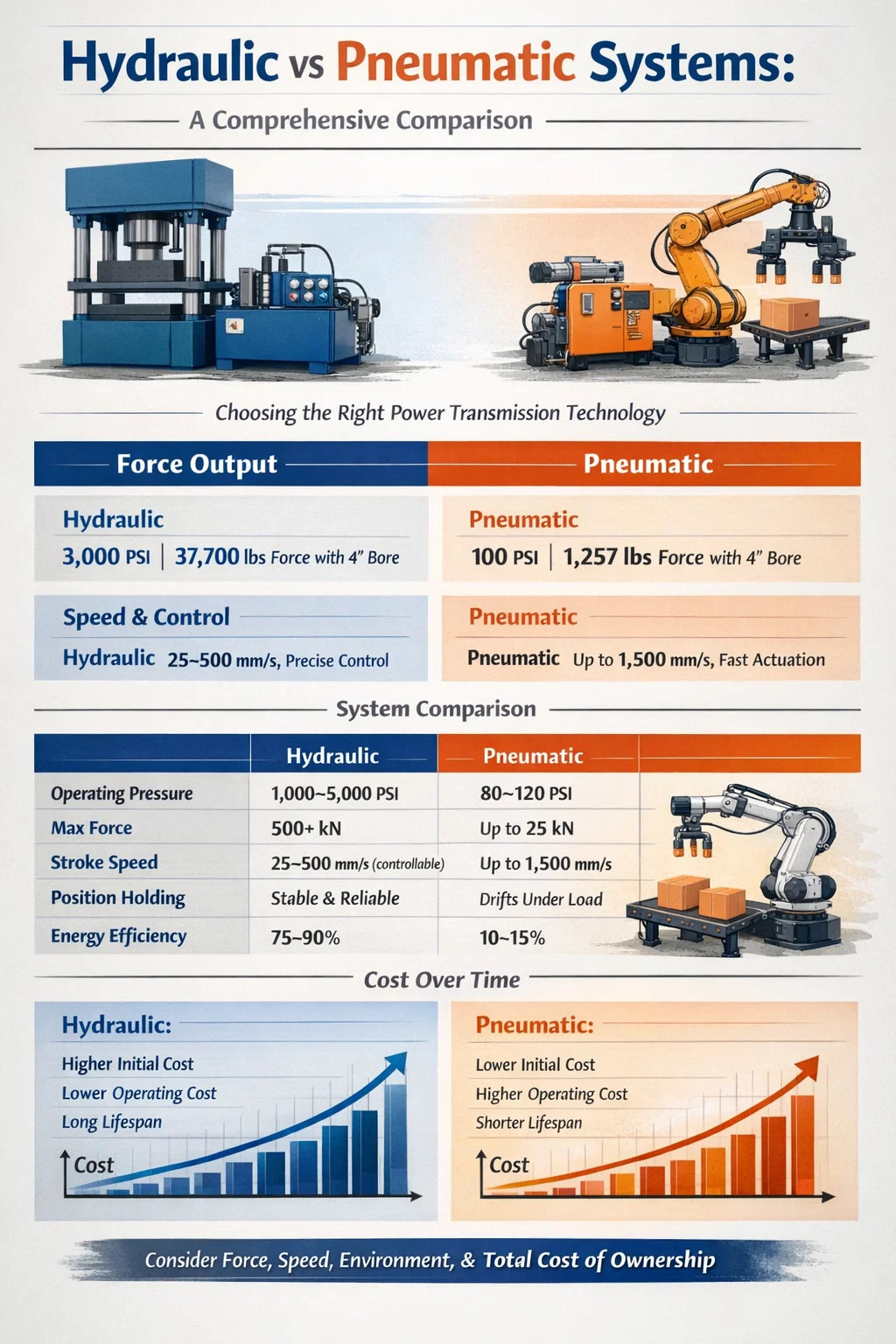

油圧 vs 空圧: どちらの電源システムがニーズに適合しますか?

重量物を正確に移動する必要がある場合、 油圧システムが完全に勝利 。適度な力でクリーン、高速、軽量の作動が必要な場合は、空気圧システムが賢明な選択です。油圧か空圧かの決定は、力の要件、速度、環境、総所有コストの 4 つの要素によって決まります。ほとんどの産業用バイヤーは、設備の初期価格のみに焦点を当て、この点を誤解しており、最終的には何年もの運用にわたってその代金を支払うことになります。

油圧システムは、油圧パワーユニットによって固定されており、次の範囲の圧力の加圧流体 (通常は鉱油) で動作します。 1,000 ～ 5,000 PSI 、一部の特殊なシステムでは 10,000 PSI 以上に達します。空気圧システムは、通常、圧縮空気を使用します。 80 ～ 120 PSI 。この圧力差だけでも、油圧が 50 トンのプレス機を持ち上げることができ、空圧がクランプ治具や塗料噴霧器の操作に適している理由が説明できます。

この記事では、力密度、エネルギー効率、メンテナンスの要求、コスト構造、安全性プロファイル、各システムが最高のパフォーマンスを発揮する特定の産業用途など、主要な比較ポイントをすべて分析します。最終的には、運用に適した電力伝送テクノロジーを選択するための明確なフレームワークが得られます。

力の出力: 油圧が重工業を支配する理由

油圧システムと空圧システムを比較する場合、出力は最も重要な差別化要因です。パスカルの法則は両方に適用されます。圧力と面積の積は力に等しくなります。しかし、油圧作動油は非圧縮性であり、極端なレベルまで加圧される可能性があるため、油圧シリンダは同じボア径の空気圧シリンダよりも単位サイズあたりで劇的に大きな力を生成します。

ボアが 4 インチのシリンダーを考えてみましょう。 100 PSI (一般的な空気圧ライン圧力) で、約 1,257ポンドの力 。 3,000 PSI (通常の油圧システム圧力) では、同じボア径で 37,700ポンドの力 —およそ 30 倍です。このため、油圧パワーユニットは金属プレスプレス、射出成形機、鉱山機械、建設重機のバックボーンとなっています。

空気圧システムは通常、最大で次のようになります。 25 kN (約 5,600 lbf) 標準的な工業用シリンダーの場合、油圧アクチュエータは通常この値を超えます 500kN 標準構成では。鍛造、圧縮、材料試験、強力なクランプなど、持続的な高い力を必要とするあらゆる用途では、油圧パワーユニットはオプションではありません。それが唯一の実行可能な解決策です。

力保持とストローク中間位置決め

油圧システムは、バルブを閉じるだけで、エネルギーを継続的に入力することなく、ストローク途中で負荷を無期限に所定の位置に保持できます。空気圧システムではこれを確実に行うことができません。圧縮空気は圧縮性であるため、ロックされた空気圧シリンダーは負荷がかかるとドリフトしてしまいます。プレス金型の保持や溶接作業中の型締力の維持などの用途では、油圧では基本的に空気圧では実現できない安定したロック位置が得られます。

速度と応答時間: 空気圧が優れているところ

空気圧システムはより速く作動します。空気は圧縮可能で軽いため、空気圧シリンダーは高速のきびきびとしたストロークで伸縮します。のサイクルタイム 0.5秒未満 フルストロークの場合は、空気圧ピックアンドプレースシステムでは一般的です。高速空気圧ハンマー、ステープル留め機、および包装ラインコンベヤーは、この迅速な作動機能に依存しています。

油圧システムは制御可能ですが、ストロークレベルでは遅くなります。作動油は高密度で非圧縮性であるため、回路内を作動させるにはより多くのエネルギーが必要となり、アクチュエータの速度は油圧パワーユニットのポンプからの流量に直接関係します。標準的な油圧シリンダは、12 インチのストロークを完了できます。 1～3秒 - ほとんどの過酷な用途には適していますが、1 分間に数百サイクルを必要とするタスクには適していません。

ただし、油圧システムの速度制御ははるかに正確です。流量制御バルブを調整するか、油圧パワーユニットの可変容量ポンプを使用することにより、オペレータはストローク全体にわたって正確な速度を調整できます。これは、スローアプローチの金型スタンピングや制御された押出などの操作に不可欠です。空気圧による速度制御はより粗く、ライン圧力の変動に対してより敏感です。

エネルギー効率: どちらのシステムも本質的に環境に優しいわけではありません

エネルギー効率は、油圧か空圧かの議論でよく誤解されます。空気圧システムは、工場の空気を使用するため、より効率的であると考えられています。実際には、これらは工場における最も効率の悪い動力伝達方法であることがよくあります。圧縮空気の生成は無駄が多いことで知られています。 電力エネルギーのわずか約10～15％ エアコンプレッサーに供給された空気は、実際に有用な機械的作業として使用されるようになります。残りは漏れ、発熱、圧力降下によって消費されます。

油圧システム、特に可変容量ピストンポンプと負荷感知制御を備えた最新の油圧パワーユニットを使用するシステムでは、 全体的な効率は 75 ～ 90% よく維持され、適切なサイズのシステムで。可変容量ポンプは回路が要求するものだけを出力します。需要が低いシステムの固定容量型ポンプは、過剰な流量をリリーフバルブを越えて熱として排出します。これは、システム設計者が考慮しなければならない重大なエネルギーの浪費です。

シリンダが数秒に 1 回作動する低デューティ サイクル動作では、稼働中の油圧パワー ユニットの継続的なアイドル エネルギー消費が効率の利点を上回る可能性があります。このようなシナリオでは、空気圧縮機が数十台の機械で共有されるため、集中プラント空気を動力とする空気圧システムの方が経済的である可能性があります。

熱管理 油圧 Power Units

すべての油圧パワーユニットは、流体の摩擦、バルブ圧力の低下、ポンプの非効率によって熱を発生します。 20 kW の入力で動作する一般的な産業用油圧パワーユニットは、電力を消費する可能性があります。 熱として3～6kW 貯水池に。リザーバー表面積、エアブラストクーラー、または水冷熱交換器のいずれかを介した適切な熱交換がなければ、油の温度は安全な動作範囲を超えて上昇します。 60°C (140°F) 、シールの劣化とオイルの酸化を促進します。空気圧の排気により熱が自動的に除去されます。油圧システムには、システム設計の一環として意図的な熱管理が必要です。

油圧ユニットの説明: コンポーネントと機能

油圧パワー ユニット (HPU) は、あらゆる油圧システムの心臓部です。これは、加圧作動油を生成、保管、濾過、調整する自己完結型のパッケージです。そのコンポーネントを理解することは、油圧システムが空気圧セットアップと異なる動作をする理由、および初期費用が高くなる理由を明らかにするのに役立ちます。

• リザーバー: 通常、ポンプの毎分流量の 1.5 ～ 3 倍の量の作動油を保管します。また、熱を放散し、混入した空気を逃がします。
• ポンプ: 流体の原動力。ギアポンプは低コストで堅牢です。ピストンポンプは効率的で、可変容量に対応しています。ベーンポンプは静かな運転を実現します。ポンプの選択は、HPU の効率と騒音プロファイルを直接決定します。
• 電動モーター: ポンプを駆動します。モーターのサイズは、必要な流量と圧力に基づいて決定されます。モーターの速度を要求に合わせて可変周波数ドライブ (VFD) を使用することが増えており、アイドル エネルギー消費を最大で削減します。 40% .
• リリーフバルブ： システム圧力安全装置。圧力が設定値を超えると開き、液体をタンクに戻し、コンポーネントの損傷を防ぎます。
• フィルターアセンブリ: 液体から粒子状の汚染物を除去します。 ISO 清浄度クラス目標 (通常、サーボバルブ システムの ISO 16/14/11) により、フィルターのミクロン評価とサービス間隔が決まります。
• 熱交換器: 流体温度を40～60℃の最適動作範囲内に維持します。周囲条件と熱遮断要件に応じて、油から空気、または油から水になる場合があります。
• アキュムレータ (オプション): ピーク需要イベントに備えて加圧流体を貯蔵し、圧力スパイクを緩和し、ポンプの短時間停止中に回路圧力を維持できます。

空圧システムには、パッケージ化されたシステムとして油圧パワーユニットに相当するものはありません。代わりに、集中型のエアコンプレッサー、乾燥機、レシーバータンク、分配配管など、通常はすべて共有インフラストラクチャに依存しています。これにより、個々の機械の設計が簡素化されますが、プラント全体の空気の質と圧力の一貫性に依存することになります。

メンテナンス要件と長期にわたる信頼性

メンテナンスでは、油圧式と空圧式の比較が運用管理者にとって最も重要になります。どちらのシステムも定期的な注意を必要としますが、無視の性質と結果は大きく異なります。

油圧システムのメンテナンス

油圧システムは流体の汚染に敏感です。 油圧システムの故障の 80% 以上 汚染されたオイルが原因と考えられています。微粒子汚染はサーボバルブのスプールに傷を付け、シリンダーボアに傷を付け、ポンプの摩耗を加速させます。油圧パワーユニットの厳格なメンテナンス プログラムには次のものが含まれます。

• 250 ～ 500 稼働時間ごとのオイルサンプリングと ISO 清浄度分析
• 差圧インジケーターに基づいたフィルターエレメントの交換 (固定カレンダースケジュールではない)
• 動作条件とオイルの種類に応じて、2,000 ～ 4,000 時間ごとにオイルを完全に交換します
• シリンダーとポンプのシールの検査と交換は、年に一度、または外部漏れの最初の兆候があったときに行ってください。
• 湿気や大気中の塵埃の侵入を防ぐためのリザーバーブリーザー検査

外部オイル漏れは、最も目に見える油圧故障モードです。たとえ小さなシールの漏れであっても、油が高温の表面に接触すると、床の危険、環境コンプライアンスの問題、および火災の危険が生じる可能性があります。 ISO 23309 また、地域の環境規制により、特定の産業では油圧機器の周囲に流出防止システムが必要になる場合があります。

空気圧システムのメンテナンス

空気圧のメンテナンスはマシン レベルでは簡単ですが、インフラストラクチャ レベルでは無視されることがよくあります。主なタスクは次のとおりです。

• 水分離器とFRL（フィルター・レギュレーター・ルブリケーター）ユニットの排水を毎日または自動的に行う
• FRLフィルターエレメントは6～12か月ごとに交換してください。
• 配水管全体の漏れ検出調査 - 研究によると、 漏れは圧縮空気生産量の 20 ～ 30% を占めます 平均的な工場では
• シリンダーのピストンロッドに注油し、シールの摩耗を毎年チェックします

空気圧メンテナンスの最大の故障モードは目に見えません。それは、コンプレッサーの能力を静かに消耗させる空気漏れです。あ 配電線の3mm穴 100 PSI では、1 kW を超えるコンプレッサー エネルギーが継続的に無駄になる可能性があります。超音波漏れ検出ツールは、大規模な空気圧ネットワークを管理する施設には不可欠です。

コストの比較: 前払いとライフタイム

空気圧システムが最も魅力的に見えるのは購入価格です。軽負荷用途向けの空気圧シリンダーとバルブのアセンブリにはコストがかかる場合があります 50ドルから500ドル 。バルブとマニホールドを備えた同等の油圧シリンダーを使用できます。 500ドルから5,000ドル —そして単一の機械に専用の油圧パワーユニットが追加されます 2,000ドルから30,000ドル サイズや仕様により異なります。

ただし、生涯コスト分析では、よりバランスの取れたストーリーが得られます。空気圧システムは購入して設置するのは安価ですが、運用には費用がかかります。圧縮空気が最大のコスト (電気代、メンテナンス、資本減価償却費) をかけて生成される施設では、 1,000 標準立方フィートあたり 0.25 ～ 0.35 ドル 、高デューティサイクルの空気圧消費者は重要なエネルギーラインアイテムになります。 1 つの 2 インチ口径の空気圧シリンダーを 8 時間の 2 つのシフトで 1 分あたり 60 回循環させると、 2～4kW 電気エネルギーを継続的に供給します。

高力、高デューティサイクル用途の場合、油圧パワーユニットは通常、空気圧式パワーユニットと比べて損益分岐点に達します。 3～5年 純粋にエネルギー節約のみを目的とした運用を行っています。その期間を超えると、油圧システムの運用コストが安くなります。低力で断続的な用途の場合、空気圧システムはコスト上の利点を失うことはありません。

安全性プロファイル: リスクは異なりますが、大小ではありません

どちらのシステムにとっても安全性は簡単に得られるものではありません。それぞれのシステムには明確な危険が伴い、エンジニアリング制御と手順規律を通じて管理する必要があります。

油圧による危険性

• 注射による怪我: 3,000 PSI での油圧ホースのピンホール漏れは、明らかな侵入傷がなくても、深部組織に損傷を与えるのに十分な力で皮膚を通して液体を注入する可能性があります。これは医療現場で過小評価されることが多い医療上の緊急事態です。 OSHA は、これを最も深刻な水圧災害の 1 つとして記録しています。
• 火災の危険性: 石油ベースの作動油は引火性があります。高温の表面または発火源の近くで故障したホースからのスプレーは、火災を引き起こす可能性があります。耐火性流体 (リン酸エステル、水とグリコールの混合物) は、鋳造工場、製鉄所、航空用途では必須です。
• 蓄積されたエネルギーの放出: 3,000 PSI まで充電されたアキュムレータは、大量のエネルギーを蓄えます。不適切な減圧手順では、部品が激しく排出される可能性があります。

空気圧による危険性

• 重力落下: 空気圧シリンダが圧力を失うと、クッションが存在しないため、負荷は直ちに低下します。重力負荷の空気圧軸では、負荷を安全に保持するために外部の機械的ロックまたはバルブによる圧力維持が必要です。
• ノイズ: 空気圧排気音が大きい。消音されていない方向制御バルブの排気ポートにより、 85～95dB(A) - EU および OSHA の規制に基づいて聴覚保護が必要な閾値を超えている。サイレンサーはこれを軽減しますが、背圧が増加するため、シリンダーの戻り速度に影響します。
• むち打ちの危険性: 加圧エアホースが外れると激しく揺れる可能性があります。ホース拘束と自動遮断カップリングは標準の安全対策です。

食品加工、医薬品製造、およびクリーン ルームでは、排気 (空気) がクリーンで、オイルのない漏れが製品を汚染しないため、空気圧システムが一般に好まれます。このような環境での作動油の汚染は、力や効率の議論を無効にするコンプライアンスと製品の安全性の問題を引き起こします。

アプリケーション固有の選択ガイド

システムのタイプをアプリケーションに適合させることは、油圧と空気圧の分析の最も実用的な成果です。次の内訳は、最も一般的な産業用ユースケースをカバーしています。

次の場合に油圧パワーユニットを選択してください。

• 力要件が 25 kN を超える - 金属プレス、射出成形クランプ ユニット、鍛造プレス、鉱山屋根サポート
• 制御された押出、低速アプローチのスタンピング、材料試験機など、全ストロークにわたる正確な速度制御が必要です。
• ダイクランプ、治具保持、構造試験装置など、荷重を長時間かけて静止状態に保持する必要がある
• コンパクトなパッケージングで高い力を必要とするモバイル機器 - 掘削機、農業機械、船舶用ステアリング、海洋機器
• 長期的なエネルギー効率により、HPU の初期コストが正当化される、高デューティ サイクル、高力動作

次の場合に空気圧を選択してください。

• 力の要件は 10 kN 未満で、精度よりも速度が重要です - ピック アンド プレイス ロボット、コンベア ダイバータ、部品イジェクタ
• 食品、製薬、医療機器、半導体製造などクリーンな環境が必要
• 低設置コストと迅速な導入が重要 - メンテナンス ツール、小型オートメーション セル、ワークショップ エア ツール
• 工場の圧縮空気インフラはすでに存在していますが、十分に活用されていません
• デューティサイクルが低く、個々のアクチュエータのエネルギー効率は優先事項ではありません

ハイブリッド システム: 両方を併用する

最新の生産ラインの多くは両方のテクノロジーを並行して使用しています。油圧パワーユニットがメインプレスラムを駆動し、空気圧シリンダーが部品のロード、アンロード、および周囲のクランプを処理します。このハイブリッド アーキテクチャは、重労働には油圧、高速で軽量な補助機能には空気圧という各システムの強みを発揮します。これらのシステムを設計するには、運用上の競合を避けるために、共有の電気インフラストラクチャ、制御システムの統合、およびメンテナンスのスケジュールに細心の注意を払う必要があります。

環境および規制への配慮

環境コンプライアンスは、油圧式と空圧式の選択プロセスにおける重要な要素となっています。作動油は、ほとんどの管轄区域で危険物質として分類されています。流出には文書化された清掃手順が必要であり、使用済み作動油の廃棄は EU 廃棄物枠組み指令や米国 EPA 基準などの枠組みに基づいて規制されています。油圧システムを使用する施設は、油の封じ込めインフラストラクチャ（ドリップトレイ、束ねられたリザーバー、流出キット）を維持し、それに応じて人員を訓練する必要があります。

生分解性作動油 (菜種油ベース、合成エステルベース) が入手可能であり、水源の近くで稼働する林業機械、船舶、農業機械など、環境に敏感な用途での指定が増えています。これらの液体は通常、 15～40%の価格プレミアム 鉱物油に比べて温度の動作範囲が狭い可能性がありますが、環境に対する責任は大幅に軽減されます。

対照的に、空気圧システムはきれいな乾燥空気を排出し (適切な濾過と乾燥が前提)、機械レベルでの環境コンプライアンスへの負担は最小限に抑えられます。環境コストはエアコンプレッサーのエネルギー消費という上流にあり、流出防止ではなくエネルギー効率プログラムを通じて対処されます。

ISO 14001 環境管理認証を取得しようとしている施設の場合、油圧システム管理には空圧式システムよりも正式な文書化と手順制御が必要であり、これは実際の運用上のオーバーヘッドであり、選択の決定に考慮する価値があります。

油圧パワーユニットのサイジング: 正しく設定するための重要なパラメータ

油圧パワーユニットのオプションを評価するエンジニアやバイヤーにとって、正しいサイズ設定は非常に重要です。過小な HPU ではピーク需要に対応できません。サイズが大きすぎると資本が無駄になり、部分的な負荷で非効率的に実行されます。 3 つの基本的なサイジング パラメーターは、流量、圧力、電力です。

1. 必要な流量 (L/min または GPM): シリンダボア面積に必要なピストン速度を乗算し、同時に動作するすべてのアクチュエータの合計から計算されます。システム損失に備えて、常に 10 ～ 15% のマージンを追加してください。
2. 最大システム圧力 (bar または PSI): 最高負荷要件によって設定されます。リリーフバルブの設定は、コンポーネントの最大定格圧力ではなく、最大動作圧力より 10 ～ 15% 高くする必要があります。
3. モーター出力 (kW または HP): L/min および bar を使用する場合、(流量 × 圧力) / (600 × ポンプ効率) kW として計算されます。 85% 効率のポンプを備えた 200 bar で 40 L/min を必要とするシステムには、およそ 15.7kW モーターパワーの。

リザーバーの容積は、1 分あたりのポンプ流量の 2 ～ 3 倍のサイズに設定されています。つまり、40 L/min のポンプには 80 ～ 120 リットルのリザーバーが入ります。この比率により、空気の脱気、温度の安定化、および汚染物の沈降に適切な滞留時間が確保されます。リザーバー容量のケチは、後で過熱や汚染の問題として現れる一般的な HPU 仕様エラーです。

空気圧のサイジングの場合、同等のプロセスはより簡単です。各アクチュエータの空気消費量 (複動の場合はボア面積 × ストローク × 1 分あたりのサイクル数 × 2) を計算し、すべての消費者を合計し、漏れと将来の拡張に対する 25% のマージンを追加し、プラントのエアコンプレッサーの容量が機械の FRL 入口で必要な圧力での総需要をカバーしていることを確認します。

油圧式と空圧式の結論

油圧か空圧かの決定は、抽象的にどのテクノロジーが優れているかということではなく、どちらが特定の負荷、速度、環境、予算パラメータに適合するかによって決まります。 適切なサイズの油圧パワーユニットによって固定された油圧システムは、高力、精密制御、または耐荷重のアプリケーションにとって唯一の実用的な選択肢です。 空圧システムは、圧縮空気インフラがすでに存在する場合、高速、クリーン、低力、コスト重視の作業に最適です。

注文価格だけでなく、力要件、デューティサイクル、環境制約、5 年間の総所有コストを定量化することで、最初から適切な選択を行います。その分析は、ほとんどの場合、1 つのシステム タイプを明確に示し、大幅な改修コストと下流での運用上の悩みを軽減します。

境界近くで動作している場合 (力が約 10 ～ 25 kN、中程度のデューティ サイクル、環境要件が混在している場合)、実際の負荷サイクルに対して両方のオプションをモデル化できる流体力システム インテグレータに相談してください。お客様の運用に適したシステムとは、見積書で最も安価に見えるシステムではなく、あらゆるパフォーマンス要件を確実に満たしながら総所有コストを最小限に抑えるシステムです。
