水力発電ユニットの目的は何ですか?

油圧パワーユニットの主な目的

あ hydraulic power unit (HPU) は 1 つの基本的な目的のために存在します。 電気または機械エネルギーを制御された油圧動力に変換する — 加圧流体 — 伝達、指示され、離れた場所で有用な機械的作業を行うために使用されます。これはあらゆる油圧システムの中心的なエネルギー源であり、アクチュエーター、モーター、シリンダーが負荷を移動したり、位置を保持したり、純粋な機械的または電気的手段では非現実的または不可能な力を加えるために必要な流れと圧力を生成します。

実際には、油圧パワーユニットはモーターから電力を受け取り、ポンプを使用して作動油を加圧し、500トンのプレス機の持ち上げ、建設掘削機の操縦、機械加工部品のクランプ、民間航空機の着陸装置の延長など、作業が必要な場所に制御バルブを介してその作動油を送ります。 HPU 自体は作業を実行しません。作業を可能にする電力と制御インフラストラクチャを提供します。

油圧パワーユニットがなければ、システム内のアクチュエーター、シリンダー、油圧モーターにエネルギー源がなくなります。 HPU は、油圧回路にとって、電子システムにとっての電源に相当します。HPU は、利用可能な電力エンベロープを定義し、動作圧力範囲を設定し、システムがどれだけ迅速かつ正確に応答できるかを決定します。

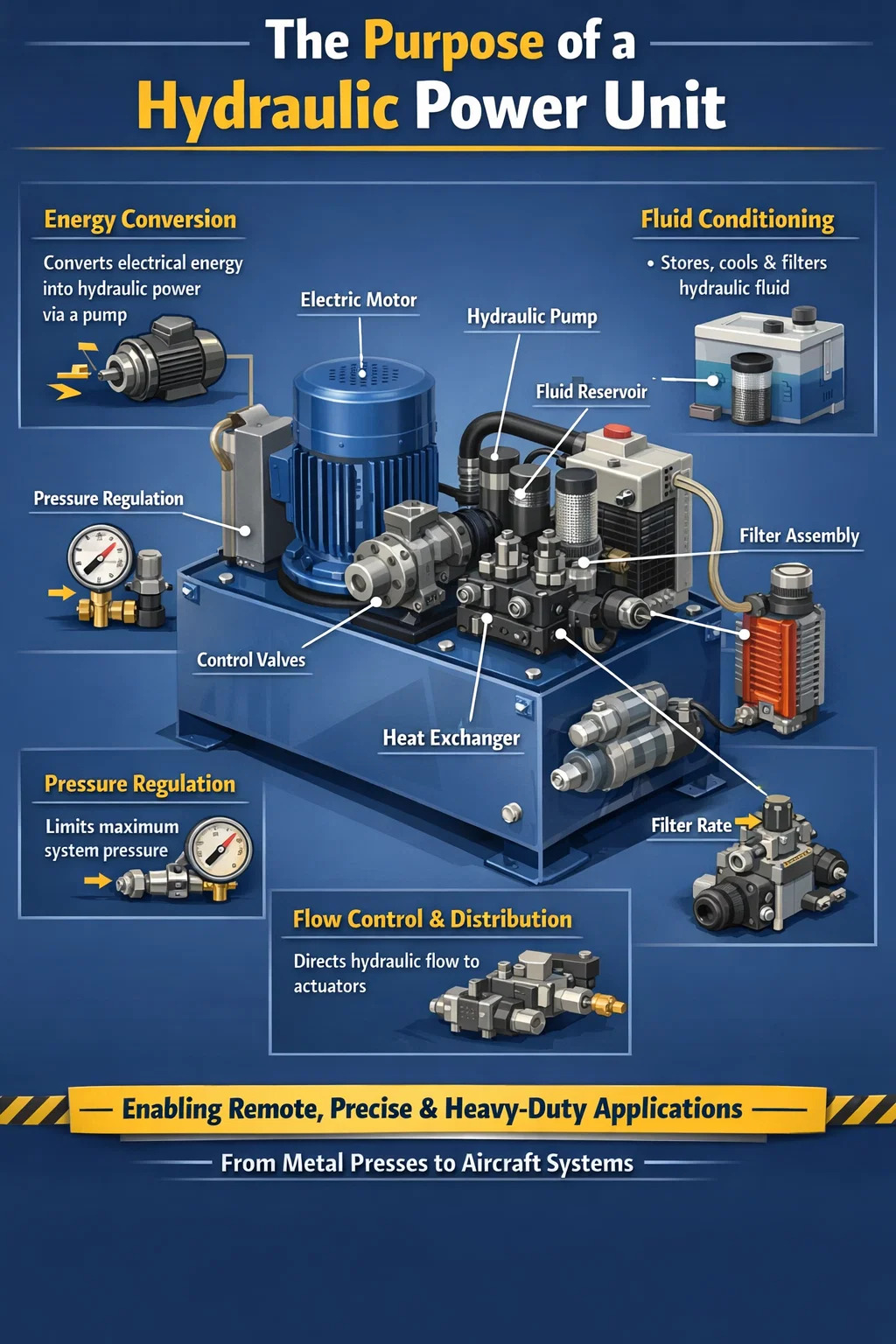

油圧ユニットの実際の動作: 機能の分解

油圧パワーユニットの目的は、油圧システム内で同時に実行されるいくつかの異なる機能的役割に分類できます。

エネルギー変換

HPU の主な仕事はエネルギー変換です。電気モーター - 通常、定格は次のとおりです。 小型ベンチユニットの 0.5 kW から大規模産業システムの 1,000 kW 以上まで — 油圧ポンプを駆動します。ポンプは、モーターの回転機械エネルギーを圧力流れの形で油圧エネルギーに変換します。このエネルギーは、ホースやパイプを通じてかなりの距離を輸送され、必要な場所で機械的な仕事に変換されます。

液体の保管と調整

油圧パワーユニットに組み込まれたリザーバには、作動流体が保管されます。通常、 10リットルと2,000リットル システムのサイズに応じて、ポンプに再度入る前に冷却、脱気、沈降させます。 HPU には、流体を清浄に保つ濾過システムと、最適な流体温度を維持するための熱交換器も収容されています。この調整の役割は非常に重要です。流体の清浄度と温度は、下流のすべてのコンポーネントの耐用年数に直接影響します。

圧力調整と安全性

HPU には、システムの最大圧力を制限する圧力リリーフ バルブが搭載されており、ポンプ、バルブ、アクチュエーター、配管への過負荷による損傷を防ぎます。ほとんどの産業用油圧システムでは、この最大圧力は次の範囲に設定されます。 150バールと350バール ただし、航空宇宙、試験、特殊用途の高圧システムでは、この圧力を超える可能性があります。 700バール 。圧力調整機能により、下流回路の要求に関係なく、システムが設計限界を超えることがないことが保証されます。

フロー制御と配信

最新の油圧パワーユニットには、方向制御弁、比例弁、またはサーボ弁が組み込まれており、加圧流体を特定の順序で制御された流量で特定のアクチュエータに分配します。この制御機能は、システム内のあらゆる動きの速度、力、方向を決定します。単一の HPU は、ユニットに直接取り付けられたマニホールド ブロックとバルブ アセンブリを使用して、それぞれ独立した圧力と流量要件を持つ複数の回路に同時に供給できます。

他の動力技術の代わりに油圧動力ユニットが使用される理由

特定の用途において電動アクチュエータ、空気圧、または純粋な機械式ドライブではなく油圧が選択される理由を理解すると、油圧パワーユニットの目的がより明確になります。それぞれのテクノロジーには独自の領域があり、高い力密度、正確な制御、および高負荷下での信頼性が同時に必要とされる場合には、油圧、特に HPU 駆動システムが主流となります。

力と出力密度

油圧システムは、同等のサイズと重量の電気モーターに匹敵することが困難または非現実的な力を生成します。油圧シリンダ 250 bar で動作する 100 mm のボアは、約 196 kN (約 20 トン) の力を生成します。 数キログラムの重量のコンポーネントから。同じ力を生成する電動リニア アクチュエータは、かなり重く、大きくなります。この力密度が、油圧パワーユニットが金属プレス、射出成形機、建設重機などの用途で標準となっている理由です。

継続的な電力消費のない負荷保持

あ hydraulic cylinder with a blocked port holds its load indefinitely without consuming energy, because incompressible fluid cannot escape through a closed valve. This capability is essential in applications like clamping fixtures, lifting platforms, and hydraulic jacks that must hold a load for extended periods. An electric servo motor holding the same load would require continuous current — generating heat and consuming power even when stationary.

過負荷保護

油圧パワーユニットの圧力リリーフバルブは、固有の過負荷保護を提供します。システムが設定圧力を超える負荷に遭遇した場合、リリーフバルブが開き、アクチュエータは単に停止します。コンポーネントは損傷しません。電気モーターと機械ドライブでは、通常、同じレベルのフォールト トレランスを達成するために、より複雑な保護スキームが必要です。

遠隔電力伝送

1 つの HPU で、フレキシブル ホースを介して何メートルも離れた場所にあるアクチュエーターに電力を供給できるため、アクチュエーターが過酷な環境、アクセスできない環境、または爆発の危険性のある環境で動作している間、電源を便利で保護された場所に配置することができます。たとえば、海洋掘削リグでは、メインデッキ上の単一の水力発電ユニットが海底のバルブとアクチュエータを制御する場合があります。 地表下数百メートル 長い臍のホースを通して。

油圧パワーユニットが重要な目的を果たす業界と用途

油圧パワー ユニットは、重機、精密な動作、または大きな力の生成を含むほぼすべての分野で最も広く適用されている産業機器の 1 つです。 HPU が展開される場所を理解すると、HPU の目的が非常に広範囲に関連する理由が明確になります。

油圧ユニット内の各主要コンポーネントの目的

油圧パワーユニットは、慎重に統合された一連のコンポーネントによってその目的を達成します。それぞれに特定の役割があり、それらを理解することは、HPU がそのように設計されている理由を明確にするのに役立ちます。

電動モーター

モーターは原動機エネルギーを提供します。ほとんどの産業用 HPU は、信頼性、シンプルさ、幅広い電力範囲での可用性を実現するために、三相 AC 誘導モーターを使用しています。モーターの出力シャフトはポンプに直接接続されています。モーターのサイズによって、ユニットが供給できる最大油圧力が決まります。エネルギー効率の高い最新の設計では、可変速ドライブがモーターを制御して出力をリアルタイムの需要に合わせ、部分負荷時のエネルギーの無駄を大幅に削減します。

油圧ポンプ

ポンプは水力発電ユニットの心臓部です。リザーバーから液体を引き出し、圧力を受けてシステム回路に押し込みます。ギアポンプは、低圧でコスト重視の用途に使用されます。ベーンポンプはより静かな動作を実現します。ピストン ポンプは、アキシャル タイプとラジアル タイプの両方で、高圧、高効率、または可変容量の用途に使用されます。 Pump displacement is specified in cubic centimeters per revolution (cc/rev), and at a given shaft speed, this directly determines the flow rate the HPU can supply.

貯水池

The reservoir stores hydraulic fluid and serves multiple secondary purposes: it allows air bubbles to escape, provides a thermal buffer to absorb heat from the system, and gives particulate contamination time to settle before fluid recirculates.標準的な経験則では、リザーバーのサイズを次のようにします。 毎分ポンプ流量の3～5倍 ただし、高熱のアプリケーションでは、より大きなタンクや追加の冷却が必要になる場合があります。

圧力リリーフバルブ

このバルブはシステムの主要な安全装置です。圧力が事前に設定された制限を超えると自動的に開き、過剰な流れをリザーバーに戻します。これがないと、アクチュエータがブロックされたり、シリンダーが失速したりして、パイプ、ホース、またはコンポーネントが故障するまで圧力が上昇します。 The relief valve is not a control component — it is a protection device — and a properly designed HPU should rarely activate it during normal operation.

フィルターアセンブリ

作動油の清浄度は、システムの寿命において最も重要な要素の 1 つです。 Filters in the HPU — typically on the return line, the pressure line, or both — remove particulate contamination before it can damage pump internals, valve spools, and cylinder seals.ほとんどの産業用 HPU は、流体の清浄度レベルを目標としています。 ISO 4406 クラス 16/14/11 ～ 18/16/13 、絶対定格 3 ～ 10 ミクロンのフィルターを使用します。

Heat Exchanger

油圧システムにおけるエネルギー損失は、流体内の熱として現れます。熱交換器がないと、シールが劣化し、粘度が低下し、コンポーネントの摩耗が加速するまで、流体の温度が上昇し続けます。送風式または水冷式の熱交換器は、通常、予想される熱負荷を放散できるサイズに設計されています。 入力電力の 25% ～ 40% 従来の固定ポンプ回路では、流体温度を 40°C ～ 60°C に維持します。

コントロールバルブとマニホールドブロック

Directional control valves, proportional valves, pressure-reducing valves, and flow control valves are often mounted on a manifold block integrated into the HPU. These components route pressurized fluid to the correct actuator at the correct pressure and flow rate on command from a PLC, manual control, or automatic sequence controller.マニホールドに取り付けられたアプローチにより、パイプ接続が減り、漏れ箇所が最小限に抑えられ、システムがコンパクトに保たれます。

油圧パワーユニットが精度と自動化の目的をどのように果たすか

力任せの用途を超えて、油圧パワーユニットは自動化された製造やプロセス制御において精密な目的を果たします。比例弁またはサーボ弁技術を使用すると、HPU 駆動システムはアクチュエータの位置を範囲内で制御できます。 ±0.01mm and force to within 設定値の1% — 多くの力を必要とする用途において、油圧が電動サーボドライブと競合できる性能レベル。

In a modern servo-hydraulic system, a closed-loop controller continuously compares the actual actuator position (measured by a linear transducer) with the commanded position and adjusts the servo valve opening accordingly, correcting for load disturbances and flow variations in real time.この閉ループ機能は以下で使用されます。

• 試験片に正確な力プロファイルを適用する必要がある材料試験機
• パイロット訓練のためのモーションキューを再現するフライトシミュレーター
• Seismic test rigs that shake structural components to simulate earthquake loads
• あutomotive fatigue test stands that apply road load spectra to vehicle components
• プログラム可能なラム位置と力プロファイルを備えた工業用鍛造プレス

In every one of these applications, the hydraulic power unit is what makes the force and motion possible. The servo valve and controller determine precision; the HPU determines power capacity.

集中型水力発電ユニットと分散型水力発電ユニット: アーキテクチャごとに異なる目的

The way a hydraulic power unit is deployed within a facility or machine depends on the specific purpose it needs to serve. There are two fundamental architectural approaches, each suited to different requirements.

Centralized Hydraulic Power Units

あ single large HPU serves multiple machines or workstations through a ring main or branched distribution system. This approach is used in large manufacturing plants where many machines need hydraulic power simultaneously. The advantage is that one unit, one set of controls, and one maintenance point serve the whole facility. A centralized HPU for an automotive body shop might be rated at 500kW以上 , supplying dozens of welding and clamping stations. The trade-off is that a failure affects all downstream machines simultaneously, and long pipe runs introduce pressure losses.

Decentralized (Machine-Mounted) Hydraulic Power Units

Each machine or process cell has its own dedicated HPU, sized specifically for that machine's requirements.これは、現代の製造においてより一般的な配置です。独立性が確保され、あるマシンの HPU 障害が他のマシンに影響を与えず、各ユニットを特定のデューティ サイクルと圧力要件に合わせて最適化できるからです。 Compact HPUs in this category range from 0.5kWベンチトップユニット for small test fixtures up to 200kWユニット 大型の射出成形機またはダイカストマシン用。

Portable and Rental Hydraulic Power Units

ポータブル HPU は、メンテナンス、建設、緊急対応において特定の目的を果たし、固定設備が存在しない場所にオンデマンドの水力発電を提供します。油圧レスキュー ツール (「生命のジョー」) は、ポータブル HPU によって駆動されます。パイプライン建設作業員は、ポータブル ユニットを使用して油圧パイプ ベンダーやクリンパを駆動します。 Maintenance teams use them to operate hydraulic torque wrenches on large flanged joints where power is unavailable. These units are typically diesel or gasoline engine-driven rather than electric, allowing operation in remote or off-grid locations.

安全性が重要なシステムにおける油圧パワーユニットの目的

安全性が重要な用途では、油圧パワーユニットは単なる駆動動作を超えた目的を果たします。故障状況下で保証されたフェールセーフ動作を提供する必要があります。 This is particularly important in three areas.

Emergency Shutdown Systems in Oil and Gas

石油およびガス施設の油圧ユニットは、緊急停止 (ESD) バルブと噴出防止装置 (BOP) システムを駆動します。これらの HPU は、停電中などの障害状況下で大型バルブを迅速かつ確実に作動できなければなりません。 HPU によって充電されたアキュムレータ バンクは、主電源が失われた場合でも、すべての緊急バルブを複数回作動させるのに十分な油圧エネルギーを蓄えます。オフショア設置では、BOP 制御 HPU は次のように設計されています。 あPI 16D or equivalent standards with full redundancy.

あircraft Hydraulic Systems

民間航空機は、複数の独立した水力発電ユニット (通常は 2 つまたは 3 つのシステムで、それぞれに独自のポンプ (エンジン駆動、電気駆動、または空気駆動)、リザーバー、回路を備えています) を搭載しているため、1 つのシステムに障害が発生しても飛行制御が損なわれることはありません。たとえば、ボーイング 737 には 2 つの独立した油圧システムがあり、それぞれが主要な飛行制御を独立して操作できます。この文脈における各 HPU の目的は、発電に関するものと同じくらい冗長性と耐障害性に関するものです。

Industrial Press Brakes and Guillotines

油圧プレス ブレーキやシャーリング機械は、HPU を使用してラムを制御しなければ重大な傷害を引き起こす可能性のある力でラムを駆動します。これらの機械の HPU には、カウンターバランス バルブ、デュアル チャネル安全バルブ システム、および位置監視が組み込まれており、ラムが制御された速度でのみ移動し、ホースの故障やバルブの故障が発生した場合に自由落下できないことを保証します。 HPU の安全制御機能は、電力供給機能と同じくらい重要です。

油圧ユニットのサイズと仕様を決めるもの

特定の目的に合わせて油圧パワーユニットを選択するには、ユニットの仕様をアプリケーションの要求に適合させる必要があります。 HPU が提供する必要があるものを定義する主要なパラメータは次のとおりです。

• 使用圧力: 最も要求の厳しいアクチュエータに必要な最大システム圧力に 10 ～ 15% のマージンを加えたもの。ほとんどの産業システムは 150 ～ 350 bar の間に収まります。
• 流量: すべてのアクティブなアクチュエータの合計同時流量要求。内径 100 mm のシリンダーを 100 mm/s で伸ばす必要がある場合、約 47 L/min の流量が必要です。
• デューティサイクル: システムが全負荷状態になる頻度と期間。連続稼働 HPU は、アイドル期間が長く短期間で使用される HPU とはサイズや冷却方法が異なります。
• 回路数: HPU が同時に提供する必要がある独立したアクチュエータまたは機能の数、およびそれらに異なる圧力または流量要件があるかどうか。
• 環境: 動作温度範囲、水、粉塵、または腐食性雰囲気への曝露、およびユニットが ATEX またはその他の危険区域分類に適合する必要があるかどうか。
• 制御要件: HPU が単純なオン/オフ制御、比例圧力と流量制御、または位置と力のフィードバックを備えた完全な閉ループ サーボ制御を必要とするかどうか。

この仕様を正しく理解することは、HPU がその目的を確実に達成するための基礎となります。ユニットのサイズが小さすぎると、過熱して早期に故障してしまいます。 An oversized unit wastes energy and capital. HPU 仕様の適切なエンジニアリングは、成功する油圧システムの基礎です。

現代産業における油圧ユニットの進化する目的

油圧パワーユニットの目的は、制御された油圧動力を変換して供給するという点で変わっていませんが、その目的を達成する方法は、エレクトロニクス、材料、および流体技術の進歩により大幅に進化しました。

最新の HPU には、流体の温度、圧力、ポンプの流量出力、フィルターの差圧、モーターの電流引き込みを継続的に監視する IoT 対応センサーが組み込まれることが増えています。このデータは、ポンプの摩耗、フィルターの詰まり、または液体の汚染の発生を、故障が発生する数週間前に検出できる予知保全アルゴリズムに入力されます。中央監視システムにネットワーク接続された 50 台の HPU を備えたプラントは、次のことを達成できます。 40–60% reductions in unplanned downtime compared to time-based maintenance schedules.

電気油圧アクチュエータ (EHA) は、小型電気モーター、ポンプ、アクチュエーターを 1 つのパッケージにまとめた自己完結型ユニットで、一部の用途、特に重量と設置スペースが重要視される航空宇宙や移動機械において、従来の HPU 給電回路に取って代わられ始めています。ただし、高出力、マルチアクチュエータ、または連続稼働の産業用途では、集中型油圧パワーユニットが最も実用的でコスト効率の高いソリューションであり、近い将来もそうであると予想されます。

水グリコール、合成エステル、および耐火性油圧作動油の導入により、HPU が安全に動作できる環境も拡大しました。特に、火災の危険性があり鉱物油が適さない鋳造工場、ダイカスト施設、地下鉱山などで使用されています。これらの設定では、HPU は同じ基本的な目的を果たしますが、パフォーマンスを犠牲にすることなく安全規制を満たすように選択された流体仕様が使用されます。
